Så här svetsar du elektriska rör: stegvisa instruktioner

Användningen av elektrisk svetsning är ett av de tillgängliga sätten att ansluta metallrör. Genom att använda denna metod är det möjligt att få en tät och hållbar anslutning av element till ett system som kan utföra sina funktioner under en längre tid. För att detta ska vara fallet måste dock svetssömmen vara av högsta kvalitet. Arbetets framgång beror på ett antal faktorer, bland vilka vi kan nämna rörens kvalitet, det korrekta valet av elektroder och svetsarnas kvalifikation.

Jobbbeskrivning

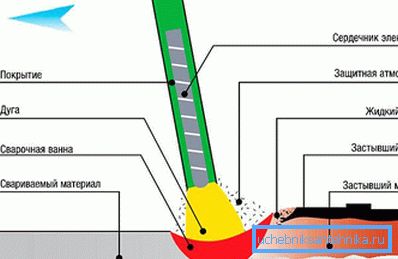

Först och främst är det nödvändigt att bestämma kärnan i det kommande arbetet. Elektrisk bågsvetsning kallas processen för att ansluta metallprodukter till varandra på grund av lokal uppvärmning av metaller till smälttemperaturen. Kärnan i metoden är följande:

1. Svetsmaskinen är ansluten till strömförsörjningen.
2. När strömmen omvandlas går den till elektroden.
3. När elektroden närmar sig elementet som svetsas uppstår en elektrisk ljusbåg, vars temperatur är ca 7000 ° C, vilken överskrider smältpunkten för de flesta metaller.
4. Under inverkan av en elektrisk ljusbåge börjar metallen av de delar som ska svetsas och metallen som är en del av elektroden börjar smälta.
5. En så kallad svetsbassäng bildas, i vilken de smälta delarna av materialen blandas och slaggen som uppträder under smältflottorna.
6. När effekten av elbågen kyls ner bildas en svetssöm.

Med avseende på utföringsformer av den övervägda processen kan vi skilja mellan manuell, halvautomatisk och automatisk metod.

Av stor betydelse är det korrekta valet av elektroder beroende på väggtjockleken hos elementen som ska svetsas och i viss utsträckning sömmens bredd. Här måste det sägas att för att bestämma denna parameter är det värt att veta att en O 2-3 mm elektrod kommer att vara lämplig för svetsning av ett rör med en väggtjocklek på 1,5 mm.

Och det vore bra att nämna att beroende på den valda elektroddiametern bör den ström som ska levereras till den också väljas. Till exempel, om diametern är 2,5 mm, är det nödvändigt att skapa en ström av minst 80 ampere. Om diametern är 3 mm, bör strömmen vara 110 ampere. Om förhållandena bryts ned, dvs strömmen av tillräcklig styrka inte matas, kommer elektroden inte att smälta och därför kommer svetsning inte att uppstå. Om vi ​​applicerar mer ström än den nödvändiga kraften, börjar elektrodstången smälta snabbare, vilket medför ökad förbrukning av material och kommer att skapa vissa olägenheter i arbetet.

Typer av svetssömmar

Svetsens kvalitet beror på bågens riktning och storlek. För lång båg gör att metallen sprutar på rörets yta och sömmen blir porös. En sådan söm är inte lämplig för VVS eller uppvärmning, eftersom vatten kommer att strömma genom de bildade porerna. Under svetsning finns tre bågriktningar. Låt oss överväga hur du väljer dem korrekt:

1. Den första metoden riktar sig mot elektrodens translationsrörelse längs axeln. I denna situation utför bågan mellan röret och elektroden optimala förhållanden för högkvalitativ svetsning. Den tända elektroden ska ha en konstant ljusbågslängd och röra sig längs axeln.
2. Vid elektrodens longitudinella rörelse på svetssömmen bildas ett tuberkel i form av en sladd runt röret. Sömmens bredd är 3 mm större än elektrodens diameter och tjockleken är direkt proportionell mot elektrodens rörelsehastighet. Men en sådan smal sömnad är inte särskilt stark, därför måste elektroden ledas horisontellt under svetsning och lägga till en tvärgående söm.
3. Den tvärgående sömmen erhålles under elektrodens rörelse över den svetsade rörledningen, i form av oscillerande rörelser. Sömmens bredd bestäms individuellt för varje fog. Korssömmen från elektrisk svetsning kan vara 5 gånger större än diametern hos den använda elektroden.

När du ansluter de två kanterna måste du ha kanter. Under svetsning smälts kanten och en stark söm erhålls.

Att utföra arbeten

Innan du börjar svetsa måste du bära skyddskläder, förbereda svetsmask och handskar. Förbered en plats för svetsning. Ta bort alla brandfarliga föremål. Du behöver en borste på metallen för att ta bort rörets yta och en hammare för att slå slaggen. Och självklart, själva svetsmaskinen, och väl valda elektroder.

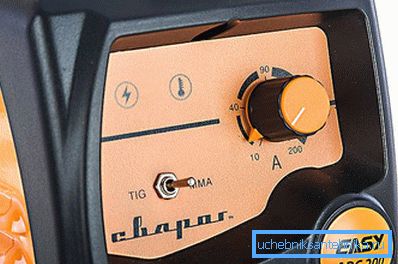

Läs igenom anvisningarna på förpackningen när du köper elektroder. Tillverkaren anger på sin produkt reglerna för driften och syftet med denna typ av elektroder. Diametern hos elektroden och strömstyrkan hos strömmen väljs genom beräkning. För varje 1 mm elektrodtjocklek krävs en ström av mellan 30 och 40 ampere. Som för växelriktaren svetsmaskiner, i detta fall tre mm elektrod krävs strömstyrka är 80 A. Dessa parametrar är lämpliga för svetsning av metall, och det är nödvändigt att öka effekttillförseln för dess skär upp till 100 A.

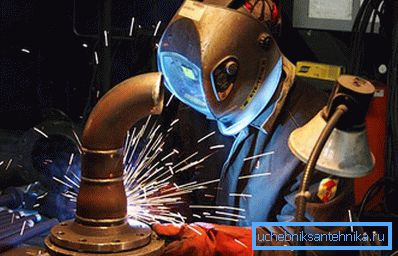

Det är nödvändigt att börja arbeta med fixering av båda rören för att undvika förskjutning av sömmen. När elektroden sätts in i hållaren tänds bågen och försöker koka en kort sektion. Elektroden måste ha en lutningsvinkel på 70^? med avseende på ytan som ska svetsas och ett mellanrum på ca 2-4 mm. Omedelbart är det nödvändigt att göra en reservation om att dessa indikatorer är mycket ungefärliga i naturen och i det specifika fallet kommer endast erfarenheter att berätta de optimala värdena.

Tips! Under arbetet är det omöjligt att låta elektroden röra ytan på rören, annars kommer den att hålla fast.

Innan du bestämmer dig för att arbeta, måste du förbereda så mycket som möjligt. Här är det inte överflödigt att studera den teoretiska sidan av frågan, varken för att se relevanta videor eller att konsultera personligen med specialister.
