Så här ansluter du hdpe-röret med en kran
Utan undantag är alla rörledningar, vare sig VVS eller värme, monterade med installation av ventiler. Kranen är nödvändig för att koppla bort en separat sektion av rörledningen från den allmänna vägen.
Det finns många typer av kranar, som skiljer sig åt i deras enhet och driftsprincip. Många modeller är konstruerade för vissa rör. I den här artikeln kommer vi att titta på typ av ventiler och rördelar, lära dig hur du kopplar HDPE-röret till en kran och vilka typer av ventiler som används vid installation av rörledningen.

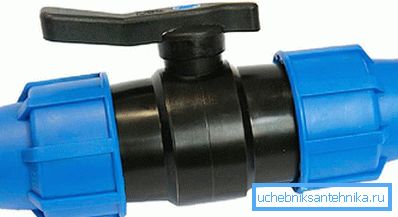

Kranar för rör PND
För rör PND används speciella kranar, kännetecknas av enkel montering. Valet av kranmodell beror på typ av ämne genom rörledningen, dess diameter, placering och installationsmetod. Vissa modeller väljs för pipeline design. Ventilen är installerad vid rörets korsning för att justera flödet, liksom dess överlappning. VVS-systemet använder en kulventil. Dess användning är möjlig inom gasindustrin. Kulventiler har inte bara den externa skillnaden (för varmvattenventiler är målade röda), men skiljer sig också åt i sammansättningen av materialet från vilket det tillverkas. Om vi tänker på kranens utformning kan vi skilja mellan tre typer: en kontrollpunkt, ett hörn och en multi-pass.
Konstruktionen av kranar för polyetenrör är olika, och beror på drivmekanismen:
- Konstruktionen av en kulventil med manuell styrning är installerad på rörledningen med rör med liten diameter. Det fungerar genom att manuellt vrida handtaget, så det måste alltid vara fritt tillgängligt. Sådana kranar installeras på hushållsrörledningar, till exempel hushållsapparater.
- Väl beprövad i kranarnas arbete, utrustad med växellåda. Funktionen av denna mekanism säkerställer kranens rotation med minsta ansträngning. Tack vare växellådan har krankroppen en kompakt storlek.
- På stora rörledningar med rördiameter över 150 mm installeras ventilerna inte bara mekaniskt utan också med automatiska manöverdon. Tre typer av mekanismer används för att styra dem: pneumatiska, hydrauliska eller elektriska. Kranmekanismens styrning utförs från långa avstånd, eller de är generellt automatiserade och arbetar från de installerade sensorerna. Till exempel kan närvaron på automatisering av en temperatursensor justera kranmekanismens position beroende på temperaturen, utan mänsklig ingrepp.
Kraninstallation
Anslutningen av kulventilen med röret PND utförd med olika metoder. Låt oss titta på dem i ordning:
- Den enklaste och mest hermetiska typen av installation erhålls genom stötsvetsning. Förbindelsen av röret med kranen erhålls emellertid endel och om så krävs demontering måste ventilen kastas bort. Anmäl det kan inte vara.

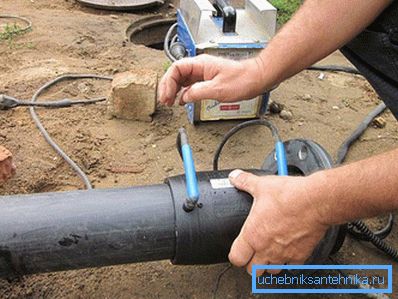

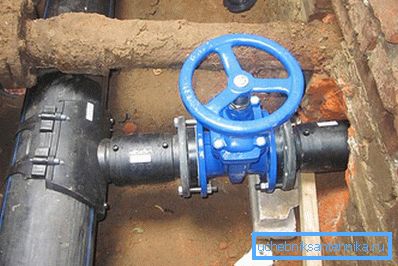

- Flänsanslutning utförs genom svetsning till HDPE-rörhylsan med lockflänsar. Anslutningsflänsen är ansluten till kranens fläns med en skruvförband och en gummitätning placeras mellan dem. Den flänsade kranen är utformad för två vändpositioner, och dess kropp är gjuten av gjutjärn eller rostfritt stål. Vissa modeller har ett hopfällbart fodral som består av två delar. Sådana hopfällbara kranmodeller kan repareras. Kranen är installerad på HDPE-rör med stor diameter.
- I gasledningar, värmesystem och vattenrör med rördiameter på upp till 45 mm används ventiler med kopplingsanslutning. En sådan anslutning anses också enkel och enkel att använda.

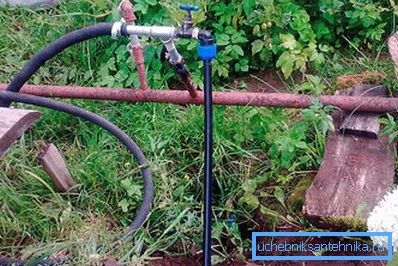

- Kranar med återanvändningsarmaturer är monterade med muttrar och nipplar. För förseglingen, montera en packning vid korsningen.
- Den kombinerade metoden för installation av kranen innefattar en flänsanslutning och stötsvetsning.
Svetsning HDPE-rör med kran
Den vanligaste metoden att ansluta HDPE-röret med en kulventil är stötsvetsning. Den utförs av en speciell installation där båda kanterna på de svetsade ämnena är fixerade. Den svetsbara ytan rengörs av smuts och avfettas. Värmeelementet värmer rörens polyetenkanter och tappar till ett visköst tillstånd, och medelst anordningens mekanism pressas de samman. Den svetsade leden får svalna. En korrekt svetsad gemensam ska ha en jämn söm av samma höjd.
Nackdelar med kranar för HDPE-rör
Den största nackdelen är modellens begränsade diameter. Med ökningen av rörets diameter är det mycket svårt att hitta rätt storlekskran Plastkulventiler har en högre kostnad än sina motsvarigheter, men deras kvalitet på arbetet motiverar kostnaden.
Tips! Vid frekvent användning av ventilen med ofullständig tillslutning, till exempel för justering, deformeras låsbollen och trycksättning sker.
Men trots dessa brister skapar kulventiler för HDPE-rör det lämpliga förhållandet för driften av rörledningen. Och den korrekta installationen säkerställer dess tillförlitliga anslutning till röret.
