Rullar för profilrör

Det enda verktyget som kan ändra formen på ett format rör är rullarna. Och eftersom böjda metallprodukter ofta används i konstruktion, är det här verktyget helt enkelt oumbärligt. Rullar för ett profilrör är av olika slag, inklusive de kan tillverkas oberoende.

Typer av rullar

Strukturellt kan detta verktyg för bildning av bågformade formade rör uppdelas i typer, beroende på den applicerade kraftkällan.

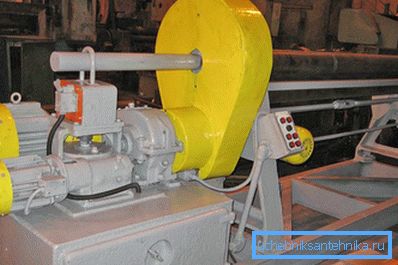

Elektriska rullar är de mest produktiva, de kännetecknas av det största antalet böjda produkter som produceras per tidsenhet jämfört med andra typer. Produktiviteten ökar på grund av närvaron av en fungerande elmotor, med vilken bildandet av en ny rörform äger rum ganska snabbt.

De viktigaste konstruktionselementen i elpiparen:

• grunden som är en metallbädd;
• från 3 till 5 rullar, som roterar med hjälp av en elektrisk motor;
• kraftverk i form av en elektrisk motor;
• deformerande klämmor.

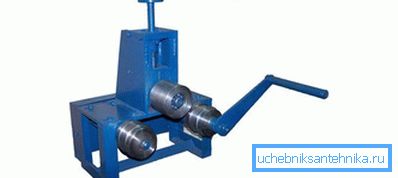

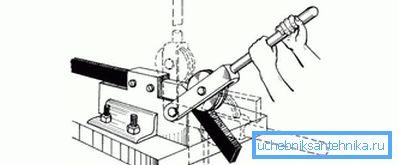

Manuella rullar för böjning av profilröret anses vara praktiska bärbara verktyg. På grund av sin relativt små storlek och frånvaron av en elektrisk enhet är de installerade på alla lämpliga platser, även där arbetsytan är begränsad. Designen av handrullarna för böjning av profilröret liknar den elektriska, med den enda skillnaden att de inte har en elektrisk drivenhet och matarvalsarna är sammanlänkade genom överföring till en kedja, vilken med hjälp av klämmor deformerar röret.

Manuell rörbenders kännetecknas av designfel. Trots det faktum att sådana rullar är mycket lämpliga att utföra en liten mängd arbete, måste de använda avsevärd fysisk styrka. Det är inte så lätt att böja ett metallrör med en sändande kraft på klämmor och kedjeöverföring till en person. Om arbetaren inte är en tillräckligt fysiskt utvecklad person eller utmattning från frekvent upprepning av verksamheten har ackumulerats, kommer ett sådant instrument i produktion att vara oproduktivt. Ett sådant handverktyg är därför endast användbart vid framställning av små satser av böjda produkter.

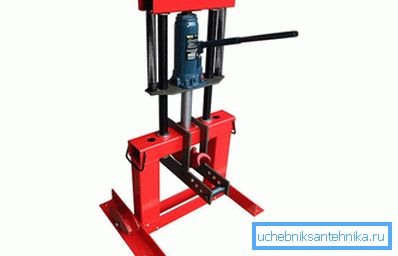

Hydrauliska rullar anses vara den mest kraftfulla tekniken i jämförelse med ovan beskrivna böjverktygsanaloger. En hydraulisk press i kombination med en klämma överför en så kraftfull kraft till profilröret att det böjer som en röra. En sådan enhet kan med rätta kallas en "super tungvikt". Böjningskraften i ett visst fall är uppbyggt av det hydrauliska komplexet, som enkelt underhålls och styrs. Om man, förutom den befintliga utrustningen, lägger till en elmotor som verkar på matarvalsarna, ökar enhetens effektivitet avsevärt, prestanda och kapacitetsförmåga kommer att kombineras.

Tips! En sådan anordning kan förbättras ännu mer. Om matningstrumman ersätts med en profilerad axel, är det möjligt att böja flera profilerade rör samtidigt. På grund av egenskaperna hos hydraulpressen och den elektriska enheten kan en sådan maskin bearbeta ett antal produkter.

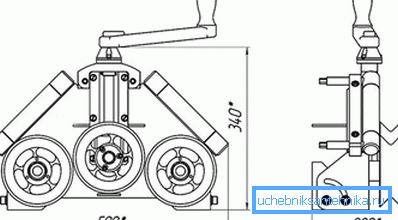

Tyvärr väger väldigt mycket hydrauliska rullar. Denna nackdel är manifesterad i det faktum att om du installerar den någonstans, kommer den här platsen att förbli en enhet som arbetare under lång tid - det kommer vara mycket svårt att flytta det från sin plats. För att förstå verktyget och i princip deformationen av profilröret kan du se de följande ritningarna på rullarna med de använda dimensionerna.

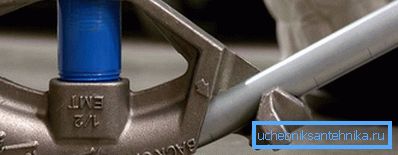

Principen för drift av rullarna

För att böja profilröret på rullarna behövs ingen speciell kunskap och färdigheter. En anställd behöver bara utföra ett fåtal operationer:

• Röret faller på två matarvalsar.
• Med en viss kraft trycks röret mot en böjningsrulle att välja mellan.
• Växellådan är aktiverad.

Som ett resultat av det profilerade rörets passage genom arbetsområdet är det böjt i planerad vinkel. Vid otillräcklig grad av deformation passerar arbetsstycket återigen genom verktygets arbetselement, medan det är nödvändigt att styra klämkraften.

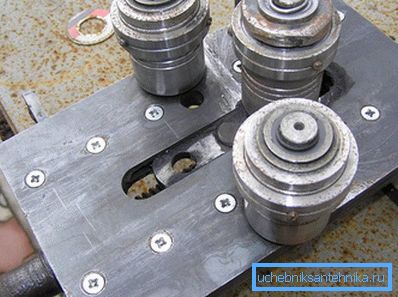

Gör hemlagade rullar

Idag finns självhäftande rullar för ett profilrör ofta i vardagen. För en säng appliceras den breda kanalen. Böjningsmekanismen kan tillverkas av en U-formad konstruktion med hjälp av en hydraulisk jack eller genom svetsning med en skiftnyckelplatta.

• Om du använder en jack, ska den ligga under sängen och styrkan att hoppa från ovan till matningsrullarna.
• I annat fall böjs röret med en gängad klämma. Studen skruvas in i muttern, och hälen är svetsad till slutet av önskad form.

När du matar röret kan du använda en vanlig cykelkedja. Asteriskar svetsas på enheten och drivna axlar och kedjan är spänd. Handtaget är fastsatt på drivaxeln.

Tips! När det gäller hårdhet måste matningsrullarna överstiga profilröret, så de härdas.

video

Vi föreslår att du tittar på den hemlagade rörbenken:
