Rörledningens vattentryck

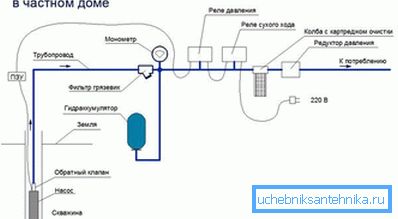

De mest sannolika orsakerna till störningar i driften av vattenförsörjningssystemet i ett privat hus är, som ni vet, korrosion av rörväggarna, avsättningen av salter på dem och högtrycket av vatten i rörledningen. Med tanke på det faktum att de plastiska motsvarigheterna i de senaste åren byter ut metallrör med ökande frekvens, utgör endast de två sista av ovanstående skäl ett verkligt hot mot ditt vattenförsörjningssystem. Frågan om bekämpning av saltavfall faller inte under temat för vår artikel (även om de delvis påverkar tryckindikatorerna i rören), i samband med vilka vi endast kommer att överväga den sista faktorn.

För att förhindra eventuella problem bör du bekanta dig med passet som är kopplat till dem och se till att de kan klara det tryck som finns i ditt vattenförsörjningssystem innan du köper rörprodukter.

Tips! Ökat tryck i systemet medför en ökning av vattenförbrukningen.

Detta leder till ytterligare energiförbrukning som förbrukas av pumputrustning, vilket säkerställer kontinuerlig cirkulation av vatten i systemet.

Tryckvärde

Det är välkänt att upprätthållande av normal vattentryck i rör är det viktigaste villkoret för driften av vattenförsörjningsnätet, liksom dess långa och problemfria drift. I detta fall kan trycket i rörledningen skilja sig väsentligt från det fasta genomsnittet, normaliserat för hushållsinstallationer för vvs-installationer.

Så till exempel för normal drift av en köksventil bör bärarens tryck i vattenförsörjningssystemet inte vara mindre än 0,5 bar.

Men i reala termer är värdet av denna indikator i regel något annorlunda än det angivna värdet. Det är därför som man accepterar vattenförsörjningssystemet (efter reparationen i synnerhet), är det önskvärt att kontrollera arbetstrycket för överensstämmelse med de etablerade standarderna.

Tja, när det gäller självläggning av rörledningar innan arbetet påbörjas bör man noggrant läsa de grundläggande kraven för hushållsapparater för vvs-system samt den allmänt accepterade ordningen för deras arrangemang.

Tryckbalansorer

Tänk på några enheter som hjälper till att utjämna trycket.

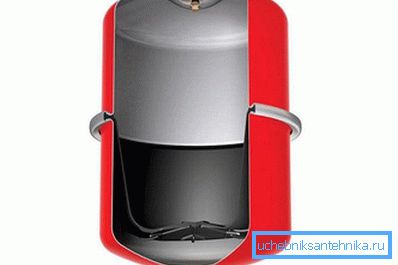

Expansionstank

För att utjämna vattentrycket i hushållsrörledningar kan specialanordningar användas för att ta bort överskottsmedia. Dessutom kan överskottspressen i systemet kompenseras mycket enkelt. Därför installeras en så kallad expansionstank i den som tar över allt överskott av media.

I enlighet med designen är alla kända prover av expansionskomponenter uppdelade i anordningar av öppen och sluten typ. De används ofta i varmvattenförsörjningssystemen, eftersom sannolikheten för bildandet av tryckfall i systemet i detta fall är mycket hög. Detta beror på det faktum att kylvätskan i sin cirkulationsprocess genom nätverket (från "retur" till värmepannan och sedan tillbaka in i systemet) ökar sin volym något.

Tips! När vattentemperaturen förändras med 10 ° С når exempelvis expansionshastigheten för kylmediet i systemet 0,3% av den totala volymen vätska i den.

Nackdelen med expansionsanordningar av öppen typ är att deras installation sätter systemet i ett läge som kännetecknas av lågt kylvätsketryck och därmed dålig hantering. Dessutom är det i ett öppet system en gradvis förångning av bäraren. Du behöver ytterligare ansträngningar för dess kontinuerliga återhämtning.

För alla ovanstående kan du lägga till det faktum att på grund av tankens öppenhet strömmar friska luftdelar kontinuerligt in i den, vilket medför en acceleration av korrosionsprocesserna i systemet.

Tips! Eftersom öppningstankar av öppen typ borde placeras i den översta delen av byggnaden, kräver de obligatorisk isolering. Det är uppenbart att kostnaden för hela vattenförsörjningssystemet som helhet i detta fall ökar markant.

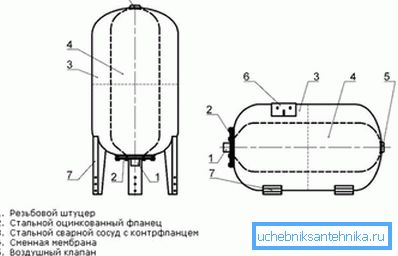

Det är möjligt att undvika alla ovanstående problem på grund av användningen av en tank av en stängd typ som en kompensationsanordning, vars installationsplats som regel inte standardiseras. Sådana tankar är utrustade med en inbyggd membranmekanism som gör det möjligt att justera bärarens tryck i stängt läge.

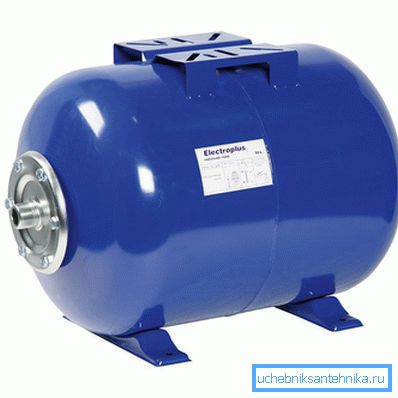

hydraulisk ackumulator

Förutom kompensationstankar i vattenförsörjningssystem kan så kallade ackumulatorer installeras, som används för att skydda rörledningen från ett sådant farligt fenomen som en vattenhammare.

Vattenhammerfenomenet manifesterar vanligtvis sig vid nödstopp av pumputrustning från nätverket eller med plötslig stängning (öppning) av vattenintagsventilen. De resulterande dynamiska belastningarna kan betydligt överstiga tillåtna värden för en viss rörledning. Observera att sådana enheter vanligtvis drivs i rörledningar med dricksvatten och gör att du kan skapa en liten mängd media som automatiskt kan omdirigeras tillbaka till systemet (vid tryckfall). Liksom de tidigare ansedda kompensationsanordningarna kan ackumulatorer användas i en stängd eller öppen form och har alla nackdelar som anges ovan.

Tips! Samtidigt med hydrauliska ackumulatorer rekommenderas att placera expansionstankar med liten kapacitet (ca 0,2 liter) i vattenutvinningsställen.

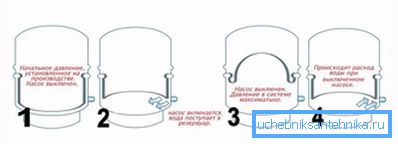

Principen för driften av den hydrauliska ackumulatorn

När vi studerar konstruktionen av den enklaste hydrauliska ackumulatorn med sluten typ, finner vi att dess åtgärd är baserad på samma membranmekanism (liknande expansionstanken). I en sluten volym är membranet i stadigt tillstånd, balanserat av ungefär lika stora tryck på kylvätskan och luftbubblan som ligger på motsatta sidor av partitionen. Efter att pumpstationen har slagits på ökar volymen av kylvätska i systemet vilket leder till luftkompression i membrancylindern och som ett resultat en ökning av dess tryck . Denna ändring överförs automatiskt till det känsliga elementet i det inbyggda reläet, vilket stänger av pumpen när denna parameter når ett visst värde.

Under processen med vattenförbrukning i systemet minskar trycket markant, vilket igen leder till att reläet triggas, men nu för att koppla på. Hydrauliska indikatorer

Beräkningen av bärartrycket som är tillräcklig för att din vattenledning fungerar normalt kommer att göra det möjligt att exakt bestämma de prover av rörformiga produkter som köpts före installationen. Man bör komma ihåg att gränsvärdena i nätverket är vanligtvis förknippade med följande indikatorer:

• de övre och nedre trösklarna för vätsketryck, för vilka kompensationsanordningarna av en sluten typ installerad i nätverket (expansionstank och ackumulator) är utformade;
• tryck som skapar förutsättningar för normal hushållsapparaters drift som är beroende av vattenförsörjning (t.ex. en tvättmaskin);
• gränsvärden för tryck för vilka rören som köps av dig och tillbehören som är anslutna till dem (ventiler, tees, mixers, etc.) är utformade.

Tips! Enheten för att mäta trycket på en bärare som cirkulerar i vattenledning är 1 bar (eller 1 atmosfär). Värdet av denna indikator för urbana vattenledningar (enligt kraven i den för närvarande gällande SNiP) bör vara ca 4 atmosfärer.

Observera också att ventilerna installerade i värmepanna, blandare samt rören själva måste klara kortsiktiga trycksteg upp till 6 atmosfärer. Vid köp av grundprover av hushållsutrustning ansluten till ditt vattenförsörjningsnät bör du välja modeller som har en liten säkerhetsmarginal när det gäller begränsningsfaktorn. Sådan försiktighet kan du skydda dem mot plötsliga tryckstörningar i nätverket som orsakas av hydrauliska stötar.

Det är mycket viktigt att vattentrycket i vattenförsörjningssystemet i ett privathus har en nivå som gör att du samtidigt kan inkludera flera förbrukningsställen samtidigt, vilket kan uppnås med minst 1,5 bar.

För direktläsning av tryck i vattenförsörjningsnätet används standardmätningsmetometrar med en standard linjär skala kalibrerad i lämpliga enheter.

Service rekommendationer

Enligt kraven i SNiP bör kontrollen av driften av enheter i värmenätet samt statusen för all hjälputrustning utföras minst en gång per år.

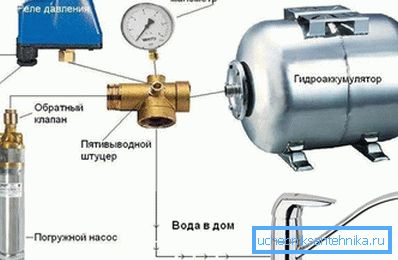

Under detta försök etableras först och främst läckage i vattenförsörjningssystemet och det resulterande tryckfallet. När alla läckage repareras kommer det att vara nödvändigt att kontrollera trycket i vattentillförseln som anges av tryckmätaren installerad på huvudhydraulisk ackumulator.

Vid normal drift av systemet borde läsningen av detta instrument vara nära minimivärdet (Pmin). Med en märkbar skillnad från Pmin (mer än 10%) måste du försöka öka trycket till önskad hastighet genom att aktivera pumputrustning som används i ditt nätverk. Om vattentrycket i värmenätet ökar (omedelbart efter att pumpen stannar reläet), kommer det att bli nödvändigt att göra tryckmätningar igen, men nu i avstängningsläge. Den angivna parametern, i analogi med föregående fall, bör inte skilja sig från Pmax-värdet med mer än 10%.
