Rörkopplingar och ärmar - egenskaper och applikationer

Varje rörledning behöver reparera förr eller senare. I kompletta system är utbytet av enskilda delar förknippat med ett antal svårigheter. Därför använder många system gängade anslutningar med kopplingar och ärmar. I den här artikeln kommer vi att titta på vad det är, hur dessa delar skiljer sig från varandra och hur rörledningen är installerad med hjälp.

koppling

Allmän information

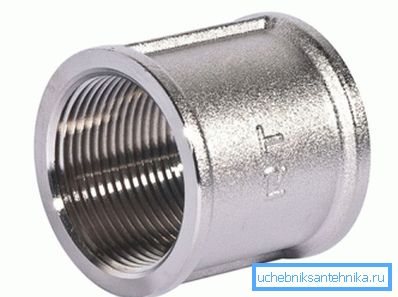

Kopplingen är en anslutningsanordning, vars inre diameter är lika med rörets ytterdiameter. I båda ändarna av delen finns en inre tråd i vilken rören är skruvade. Rörgängans längd är dubbelt kortare än passningen, vilket gör att de kan skruvas på samma djup.

Kopplingsfunktioner

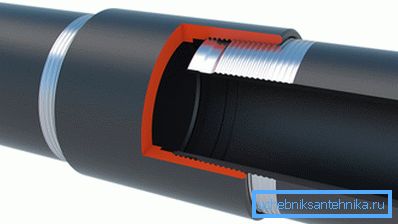

För att korrekt ansluta strukturen med denna montering måste du bekanta dig med dess specificitet. Om du noggrant överväger tråden på röret, visar det sig att de sista varven har ett mindre djup i det område där tråden går i en jämn yta. Dessa spolar kallas jogging, vilket kilar i anslutningsfästet.

Sålunda lindas delen på spåret och låses, varefter det andra röret skruvas in i det. Om det visar sig att rörets gängade del är längre än fästets fria utrymme, kommer utrymmet att vara utanför det, vilket leder till att inga anfall kommer att inträffa och vatten kommer att strömma genom trådkanalerna till utsidan.

Därför måste det vara ett par varv mellan dem efter installationen av rören. Denna regel måste iakttas vid självgängande.

Trots att kopplingsinstallationen är hopfällbar kommer det inte att vara möjligt att byta ut en viss del av rörledningen utan att demontera hela systemet. För att förenkla denna uppgift, installerar vi i vissa delar av strukturen sgons, vilken enhet vi kommer att överväga nedan.

ärmar

Allmän information

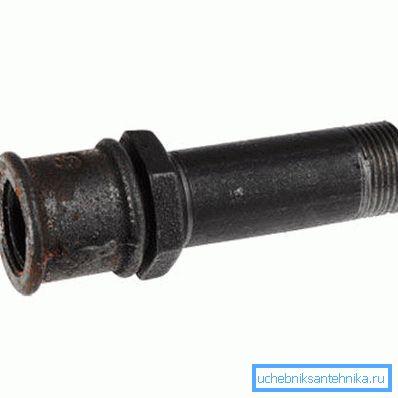

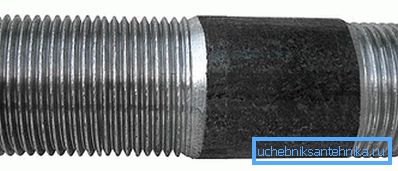

Sgon representerar också en anslutningsarmatur som i själva verket är ett kort rör. Å ena sidan har delen en kort tråd för anslutning till beslaget. I den andra änden finns en lång tråd, där en låsmutter och en full koppling för anslutning av rör placeras.

Det är önskvärt att produkten har en tillräckligt lång tråd eftersom, om delarna inte passar in i den gängade sektionen, måste avståndet mellan det anslutna röret och rörets ändar ökas vilket minskar anslutningens styrka.

Jag måste säga att det här anslutningselementet oftast används för vattenförsörjning. Av den anledningen behöver den bra skydd mot korrosion. De vanligaste är följande typer av enheter:

Enligt GOST 6357-73 kan storlekarna på rörställ för rör vara enligt följande:

Dessutom finns det några mellanliggande storlekar. Naturligtvis väljs beslag enligt rörledningens diameter.

Anslutningsfunktioner

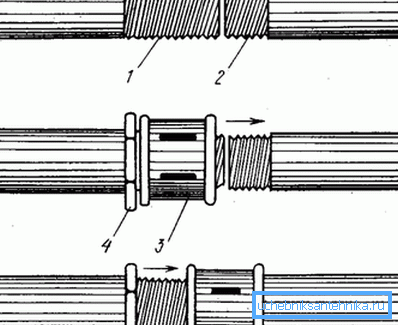

Instruktioner för montering av rörledningen är följande:

• Först lindas kopplingen på röret..
• Då skruvas produkten i anslutningsfästet med den korta sidan. (i vissa fall är länken direkt kopplad). Anslutningen ska vara stark, så vridning av delarna är nödvändig tills den stannar.
• På den långa delen av delen måste du dra åt låsmuttern.
• Sedan, från sidan av den långa gängade sektionen måste du skruva fast anslutningsanordningen till stoppet.
• Efter det är det nödvändigt att ta sgonens ände i röret och skruva loss kopplingen så att den gradvis börjar röra sig på röret.. Ju mer exakt delarna av delarna sammanfaller, desto lättare är det att slutföra anslutningen.
• Därefter låses beslaget med en låsmutter, för detta måste låsmuttern vändas upp till kopplingen och lämnar ett avstånd av flera centimeter. Det resulterande utrymmet mellan delarna måste fyllas med linsträngar som är lindade i mutterns rotationsriktning. Därefter vrids låsmuttern tills den stannar, vilket leder till att fogen är förseglad och att vatten inte kan sippra genom det.

Det är bäst att vrida låsmuttern med en skiftnyckel, eftersom kanterna är ganska smala.

Var uppmärksam! För täthet av rörfogar på tråden ska det vara lindat band.

Funktioner demontering

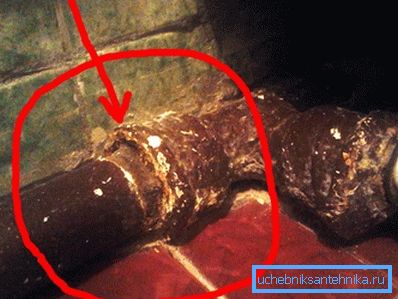

Gasledningar och vattenrör är vanligtvis målade för att skydda mot korrosion. Färgen kan förlänga systemets livslängd, men det är mycket svårt att demontera de gängade anslutningarna efter det. Därför är det möjligt att måla områden med tråd inte mer än en gång, och när de demonteras ska de smutsas med jämn fett.

Om det är nödvändigt att demontera en sektion av en struktur med upprepade gånger målade anslutningselement, är det först nödvändigt att bränna färgen med en blåsbrännare eller rengöra den mekaniskt, exempelvis med en kniv eller en spets.

Avvecklingens komplexitet beror till stor del på beslagets material. Exempelvis är delar av duktilt järn betydligt mindre "smält" med stålrör. Därför kan de i de flesta fall skruvas av med en skiftnyckel. Men stålkopplingen lossar nyckeln är osannolikt att lyckas.

Var uppmärksam! Det är inte nödvändigt att stärka nyckeln med en hävarm, eftersom det kan bli bortskämd utan att skruva av delen.

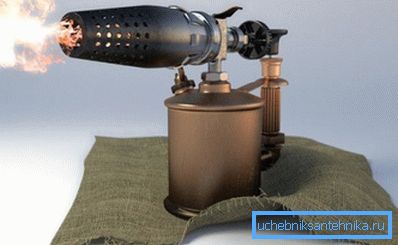

Även under demontering av rörledningen hjälper värmen. För dessa ändamål kan du använda en gasbrännare eller en blåsbrännare. Beroende på rörledningens diameter kan det ta 15 minuter till en timme för uppvärmning. Samtidigt måste röret periodiskt roteras så att förseglingen bränns från alla håll.

slutsats

Kopplingar och sgony ger vikningsanslutning av rörledningen. Dessutom med användning av sgon kan du demontera en sektion av systemet utan att demontera hela rörledningen, vilket kan krävas vid utförande av olika reparationsarbeten. Från videon i den här artikeln kan du få mer information om detta ämne.
