Rörens innerdiameter: den viktigaste parametern vid

Ett sådant värde som rörens inre diameter möjliggör en noggrann beräkning av genomströmningskapaciteten hos olika tekniska tjänster. Denna parameter är standardiserad, vilket förenklar signifikant designarbetarnas arbete.

Alla parametervariationer

Sektionen är standardiserad i flera sorter:

1. Villkorligt pass anges som Dy eller Du. Denna parameter beräknas i millimeter eller i tum - för stål (då är det avrundat).
2. Den nominella diametern är väsentligen densamma som den första parametern. Den är markerad som Dn / Dn.
3. Extern dimension betecknad av Dh.
4. Den inre diametern av stålrör (D) och deras polymer motsvarigheter är det viktigaste värdet.

Förutom ovanstående parametrar används tjockleken hos materialväggen (h) också i beräkningarna.

Vad är villkorligt pass

Nominell passage är ungefär lika med rörgapets tvärsnitt. Vid utformning beräknas den så att nätverksbandbredden är tillräcklig.

Var uppmärksam! Graduering av villkorade värden som definieras av standarden. De beräknas så att systemkapaciteten från ett pass till nästa växer med 60/100%.

Deras storlek regleras av GOST 28338/89 "Gränssnitt av rörledningar och deras rördelar. Rader med nominella dimensioner. Nedan är examen från dokumentet.

Koncifiera konceptet

Termen "villkorlig passage" infördes för att bevara värdet av utrymme för kommunikation, vilket skapar förutsättningar för designberäkningar.

Var uppmärksam! Instruktionen betyder med detta koncept avrundad / upp till värdena i standardserien för den genomsnittliga arbetsdelen. Rörets faktiska inre diameter är emellertid 30 mm etc., som regel är inte lika med den nominella analogen.

Så, för material med en yttre dimension av 160 och en väggtjocklek på 8, är den faktiska storleken inuti 144, med väggar 6-150. Men både där och där är den nominella storleken 150.

Sann inre sektion

1. Det verkliga arbetsytan för elementen beror på tjockleken på deras väggar.
2. I de flesta fall markeras vatten- och gasledningsmaterial på insidan, andra typer - på utsidan.
3. Stålprodukter, baserade på produktionstekniken, har en konstant yttre dimensioner.
4. För att säkerställa tillförlitligheten hos vattenförsörjningssystemet som drivs vid högt tryck, måste tjockleken på dess elementets väggar ökas. På grundval av detta kommer arbetsstorleken att skilja sig från den villkorliga passagen.

Nätverket med en extern indikator på 275 och en väggtjocklek på 9 har en sann intern dimension på 257. Den nominella inre diameteren av PVC-röret är 250 mm, vilket bestäms av närmaste standardvärdesvärde.

Nedan finns en tabell över storlekarna av stålprodukter och deras korrespondens med plastvattenrör till deras analoger. Det gör att du kan välja analoger när du designar ett kombinerat system.

Det framgår exempelvis att den inre diametern hos metallplaströret 20 motsvarar en stålekvivalent med en yttre dimension av 26.

Definition av elementarbetsytan

Genom att exakt bestämma permeabiliteten hos delarna kan du beräkna volymen av det ämne som överförs av dem över nätverket.

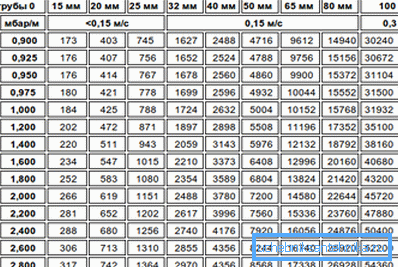

Beräkning av tvärkommunikation för kallt vatten

Hur mycket ämne hon saknar per tidsenhet, bestämmer rörets inre diameter 25 mm.

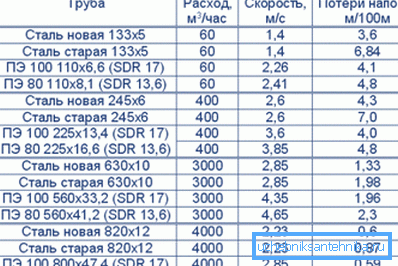

Produktens permeabilitet beror på följande.

1. Hennes arbetsutrymme. Om det är för litet, kommer det hydrauliska motståndet hos systemets väggar att öka och flödet av arbetsmediet kommer att försvaga.
2. Tryck i kommunikationsteknik.
3. Kommunikationslängder. Ju längre det är, är friktionen som försvagar flödet starkare.
4. Materialets jämnhet. Ju högre det är desto snabbare går ämnet genom systemet.
5. Åldern hos elementen, dvs volymen av avlagringar på deras väggar. Priset på systemet för begagnade material kommer att vara lågt, men effektiviteten kommer att minska.
6. Antalet övergångar i kommunikation från en dimension till en annan, såväl som svänger.

För ett hushållssystem kan du använda en enkel formel. För att beräkna den optimala inre sektionen av elementen måste du veta kostnaden för vatten, liksom flödeshastigheten:

D = v (4-P-1000 / a • v).

här:

• P står för vattenflöde;
• ?= 3,14;
• v är rörelsens hastighet, det är 0,7 / 1,2 m / s. i analoger med en sektion upp till 32 mm och 1,5 / 2 m / s. i produkter lät mer.

Uppvärmningsanaloger

När det är nödvändigt att installera värmesystemet med egna händer, beräknas den nödvändiga permeabiliteten hos dess element, så att alla vardagsrum uppvärms jämnt på vintern.

För beräkning av produkter för uppvärmning har följande formel:

D = v (a • Q) / (v • Dt).

Tecknen här betyder:

• D är önskat värde;
• nummer? är 3,14;
• Q är värmeenergiflödet, i kW;
• v är arbetsmiljöens hastighet, i m / s.
• Dt är temperaturskillnaden (grader Celsius) vid ingångs- / utgångsnätet.

Så kan du exempelvis få reda på den inre diametern hos metallplaströret 16 för systemet med uppvärmda golv.

slutsats

Värdet av materialets villkorliga utrymme är mycket viktigt. Effektiviteten och hållbarheten i arbetet med ingenjörskommunikation beror på huruvida hans val är korrekt (se även artikeln Pipe Inch Thread - Funktioner och Metod för skärning).

Videon i den här artikeln innehåller ytterligare information om ämnet.
