Rördelar - typer och deras egenskaper

Rörledningssystemet utöver plana sektioner av rör har vanligtvis alla slags snoddar, grenar, övergångar från en diameter till en annan och andra element. För deras installation med specialutrustning, som i själva verket är denna artikel ägnas åt.

Allmän information

Rörledningsanslutningselement eller, som de kallas också, utrustningar utför flera funktioner. Förutom att de tillåter att de utgör det nödvändiga elementet i rörledningen, till exempel förgrening eller övergång, säkerställer armaturerna täthet i lederna och är samtidigt ansvariga för systemets tillförlitlighet.

Följaktligen beror hållbarheten på hela rörledningen på dem. Därför måste valet av armaturer åtgärdas inte mindre ansvarsfullt än valet av rören själva. Och för detta måste du bekanta dig med alla sina befintliga arter, vilket vi kommer att göra vidare.

Typer av föreningar

Först och främst bör det sägas att anslutningen av rörledningar är av två typer:

• Avtagbar - dessa inkluderar föreningar som erhålls genom lödning, svetsning, pressning, betong eller limning.
• Allt-i-ett-gängat, flänsat, klockformat och så vidare.

Typer av rörledningsanslutningar beror på materialet från vilket delarna är gjorda, liksom på följande faktorer:

• Fysikalisk-kemiska egenskaper hos den transporterade produkten, såsom toxicitet, aggressivitet, sedimenteringsförmåga etc.
• Driftsförhållanden - behovet av frekvent demontering, systemtryck, explosionssäkerhet etc.

Beroende på typen av anslutning av rörledningselementen väljs även beslag. Men förutom typen av anslutning skiljer sig beslagen i syfte.

Oftast i ledningarna finns följande detaljer:

• kranar;
• tees;
• övergångar;
• Kopplingarna.

Ta en närmare titt på deras typer och syfte.

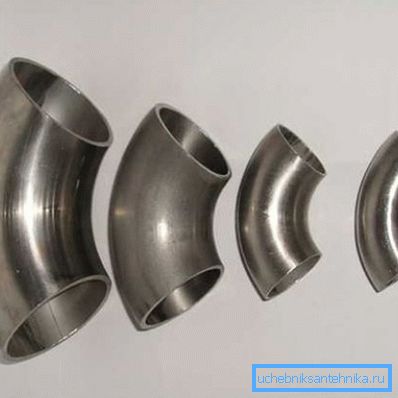

Taps

Kranarnas huvudsakliga funktion är att ändra rörets bana och arbetsflödesriktningen. Denna typ av montering är en av de vanligaste ledningarna. Visuellt kan denna del representeras som en rördel böjd i en viss vinkel.

I rörledningar med liten diameter kan du naturligtvis göra en vridning genom att böja röret med egna händer, men om diametern är stor kan du inte böja rören.

Därför används kranarna i olika typer av system:

• I kemiska rörledningar;
• Vattenrör;
• Uppvärmningsnät;

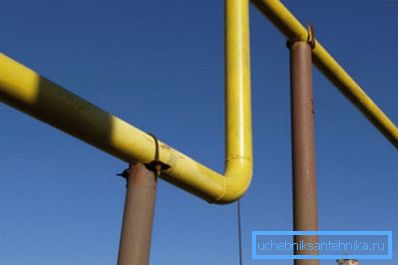

• Gasledningar etc.

Enligt tillverkningsmetoden kännetecknas förbindningsrörbögen av:

Oftast finns stämplade kranar och gjorda genom att dra.

Med avseende på strukturella egenskaper är de mest populära de krökta produkterna, d.v.s. har en liten radie och kännetecknas av följande vinklar:

• 45 grader;
• 60 grader;
• 90 grader;
• 180 grader.

Nyligen är rostfria stålböjningar, som är gjorda av stål som innehåller krom, mycket populära vid installation av olika typer av rörledningar. Deras fördel är motstånd mot korrosion och olika aggressiva medier.

Var uppmärksam! En mängd olika hörnvinklar möjliggör det bästa systemets genomströmning. När allt kommer omkring är rotationen av rörledningen i en vinkel på 90 grader den vanligaste källan till turbulens, liksom en katalysator för ozzy-avlagringar i systemet.

Klassificeringen av svängbara leder kan också utföras enligt två kriterier:

• Byggmaterial;
• Enligt tekniken för installation av detta element i rörledningen.

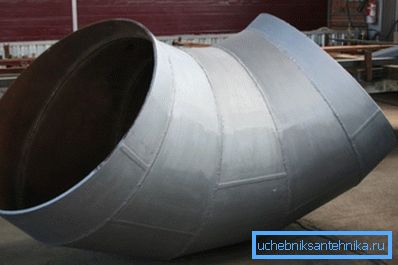

För montering av stålsystem är hörnböjningen en gängad ärm, vars kropp är böjd i en viss vinkel. Emellertid finns liknande anordningar för en svetsad ledd, i så fall motsvarar deras inre och yttre diameter rörets inre och yttre diameter.

I plastledningar, beroende på typ, är anslutningen svetsad och uttagbar.

tees

Denna typ av montering installeras på platser där det är nödvändigt att grena rörledningen.

Beroende på förhållandet mellan teehalsen och tejkroppen kännetecknas de av:

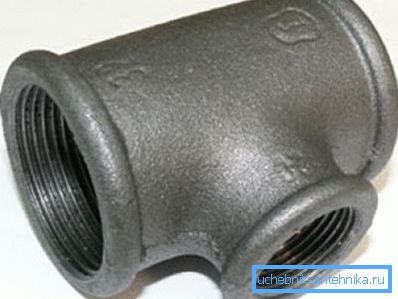

• Övergångsbild - har en annan diameter på nacken och öppningarnas öppning. De används i områden där grenledningen är annorlunda i diameter från den centrala.
• Lika te - har samma diameter på halsen och hålets genomgående hål.

Det bör noteras att teerna är relaterade till de delar av rörledningen som utsätts för hög dynamisk belastning och tryck. Därför är de utsatta för höga krav på tillförlitlighet och hållbarhet.

Av omfattning är tees uppdelade i:

• Produkter för arbete i medelstarkt aggressivt och lågt aggressivt medium är gjorda av kolstålkvaliteter - 10, 20, StZ.
• Produkter för arbete i mycket aggressiva miljöer är gjorda av legerat och höglegerat stål i betyg 5X5M, 15XM1, 12X18H10T etc. Naturligtvis är priset på sådana delar högre.

Tillverkare använder olika metoder för tillverkning av tees:

• Gjutningsmetod;
• Genom att skära gasdelar och deras efterföljande svetsning;
• Genom att stämpla en bit smide och sedan borra hålen;
• Genom stämpling av stålplåt och efterföljande svetsning.

övergångar

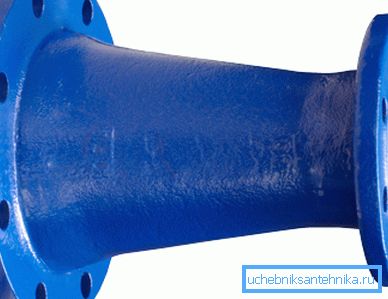

Övergångar kallas delar som gör det möjligt att smidigt ändra rörledningens diameter.

Hittills finns det många olika alternativ för adaptrar, som huvudsakligen är indelade i:

• stansningar;
• Svetsas.

Huvudkarakteristiken för adaptrar är ingångs- och utgångsdiametern, liksom övergångslängden. Dessutom kan produkterna skilja sig åt i materialet från vilket de tillverkas.

Kanske de mest använda övergångarna från rostfritt stål, som används inom följande områden:

• Kemisk - på grund av motståndskraft mot aggressiv miljö
• Mat - på grund av miljövänlighet;
• Energi - som ett resultat av styrka och hållbarhet.

Behovet av en övergång kan orsakas av olika orsaker. Exempelvis ökar trycket i rören, vilket minskar diametern, och som en följd ökar trycket. Expansion gör det möjligt att uppnå motsatt effekt.

Således är övergångarna en värdefull del för fördelningen av tryck och planeringsbelastningar på systemet. Som med tees är övergångar föremål för ökade krav på tillförlitlighet och hållbarhet.

För närvarande finns det flera sätt att tillverka dessa delar:

• Smide ringformade eller stampning av koniska smide med deras vidare mekaniska bearbetning;
• Rullning från arkämnen och efterföljande svetsning;

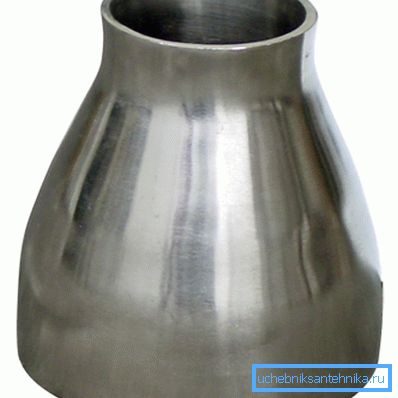

• Stämpling från arkämnen och efterföljande svetsning;
• Stansning från rörämnen genom krympning eller dosering.

Genom installationen kan övergångarna vara både hopfällbara och svetsade.

Var uppmärksam! Svetsade röranslutningar enligt GOST 16037-80 är endast tillåtna om beslagen är tillverkade av samma stålkvalitet som rören.

flänsar

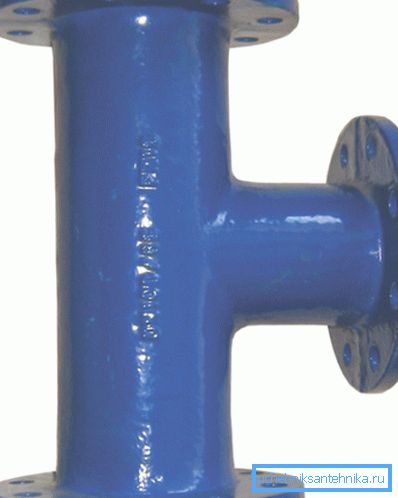

Flänsar är delar i form av en skiva (ibland i form av en fyrkantig ram), avsedda att ansluta rör med samma diameter med bultar. Denna anslutning används primärt vid anslutningspunkter för rörledningar till utrustning som har motflänsar, liksom vid delar av rörledningar som kräver periodisk utbyte och demontering under drift.

Dessa delar skiljer sig åt i det sätt de är anslutna till rören.

De är:

• svetsas;

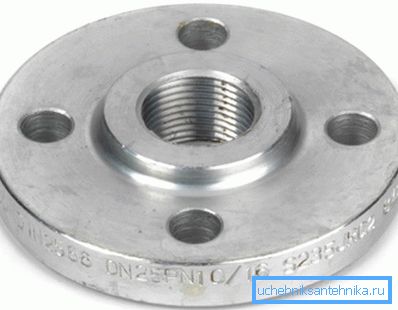

• Gäng.

Flänsade svetsade anslutningar enligt GOST 12815-80 är indelade i:

• Plansvetsad (svetsad i två sömmar);
• Lös på svetsringen;
• Svetsad rumpa.

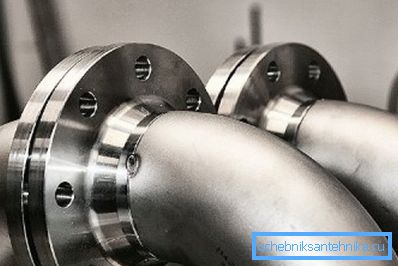

För anslutning av rör av legerat stål, använd fria flänsar som vilar på rörets flänsade ände. Anslutningen på tråden används som regel för högtrycksledningar.

Flänsarnas dimensioner är standardiserade, vilket säkerställer deras utbytbarhet i rörledningar.

Detta gäller för:

• Den yttre diametern på delen;
• Bultarmens diameter;
• Diametern och antalet skruvhål.

För täthet av flänsanslutningar används en speciell packning mellan dem, vars form beror på egenskaperna hos den transporterade vätskan eller gasen och trycket i systemet.

Enligt GOST 12815-80 finns åtta typer av tätningsplan flänsar:

1. Med en ledge;
2. Med anslutningsfliken;
3. Med en ihålig;
4. Med spår;
5. Med en tagg
6. Under den ovala packningen;
7. Spärrspår för PTFE packningar;
8. Under linspackningen.

Det bör noteras att anslutningens täthet beror till stor del på packningarnas kvalitet.

Därför är de föremål för följande krav:

• elasticitet;
• hållfasthet;
• hållfasthet;
• Värmebeständighet;
• Kemisk resistans

Var uppmärksam! Anvisningarna för användning av gängade och flänsanslutningar tillåter inte att deras användning för rörledningar som är placerade på platser är svåra att komma åt för inspektion.

kopplingar

Kopplingen är en del vars inre diameter är lika med den yttre diametern hos rören som är förenade. Dessa anslutningar kan användas för installation av hopfällbara och monolitiska rörledningar. I det första fallet ska du använda gängade kopplingar, och i andra limet eller under den svetsade anslutningen.

Jag måste säga att kopplingen i alla fall ger en tät anslutning. Rörledningsmaterialet kan vara vilket som helst, det viktigaste är att det sammanfaller med kopplingens material.

Faktum är att kopplingen är ett alternativ till flänsanslutningen. Till exempel, i stålledningar tillåter den, som flänsar, demontering och byte av enskilda delar av systemet. Eftersom metallledningar inte är för hållbara är denna möjlighet mycket populär.

Det bör noteras att det finns en annan typ av kopplingar - klockformade, vilka används i icke-tryckledningar, till exempel i avloppssystem. Anslutningen görs sedan med gummitätningar.

slutsats

Som vi fick reda på är även samma rördelar för rörledningar av flera typer. Därför bör deras val behandlas mycket noggrant. Högkvalitativa och ordentligt utvalda delar ökar rörledningens livslängd.

Från videon i den här artikeln kan du få mer information om detta ämne.
