Rördelar: typ och enhet

Denna artikel är en kort översikt över de viktigaste typerna av vattenbeslag på marknaden. Vi måste bekanta oss med deras utseende och enhet. Dessutom kommer vi att beröra de grundläggande principerna för montering av monteringsdetaljer i varje enskilt fall.

Så gå ...

Engångsdelar

Alla typer av svetsade och lödda leder faller i denna kategori.

koppar

Kopparrör och fittings för värme- och vattenförsörjningssystem monteras genom lödning.

Hur ser den här processen ut?

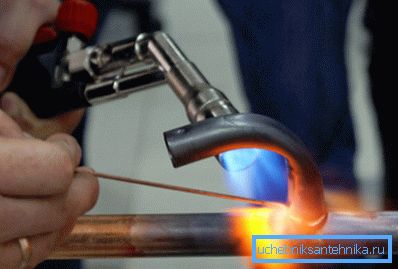

• Röret och fästet värms upp med en gasbrännare och rengörs av oxidfilm med flux.
• Då, i brännarens fackla, sätts en lödkropp till socket. På grund av kapillär effekten fyller smältan hela håligheten. Efter kylning förbli anslutningen tätt.

Observera: VVS koppar kan också monteras på hopfällbara beslag, vars konstruktion vi kommer att överväga senare.

polypropen

Fittings för propenrör monteras vid lågtemperatursvetsning med lödstryk, uppvärmd till en temperatur av 240-250C.

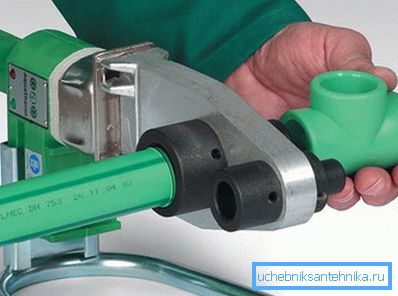

1. Rörets ände placeras i lödstångs sockel. Samtidigt läggs beslaget på den andra delen av värmeelementet i motsvarande diameter.
2. Efter smältning av ytorna kombineras de med en smidig framåtriktad rörelse. Rotation och eventuell förskjutning efter röret sätts in, under ett strikt förbud: de försämrar kvaliteten på lödningen dramatiskt.

Hur länge rör och rördelar för PP-rör ska värma upp och kyla beror på deras diameter.

Nuance: Aluminiumförstärkta rör före svetsning rengörs av armeringsskiktet på platsen för framtida anslutning.

polyeten

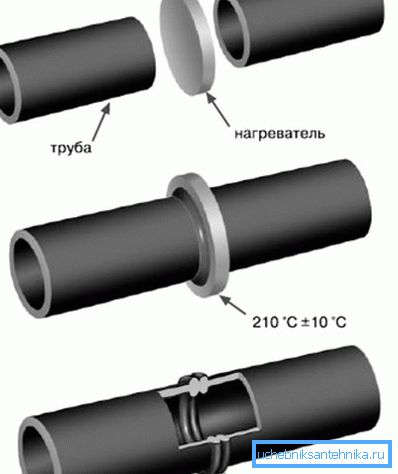

Rörledningar och rördelar av polyeten för svetsning är också anslutna med hjälp av ett lågtemperaturlödjärn; Emellertid spolas inte skarven men spola.

1. Ändarna på de anslutna delarna pressas mot värmeelementets yta.
2. Efter smältning förenas de med varandra och hålles i några sekunder med en liten hållning.

Mekaniska och hydrauliska anordningar för centrering och klämning används för tryckrör och rör med stor diameter: dess kraft kan nå hundratals kilo.

Metallplast

Så kallade pressbeslag för metallplast är monterade utan möjlighet till eftermontering. Rörets ände sätts på fästet, försedd med ett par ringformiga gummipackningar, varefter det är krympt med en rostfri stålhylsa med specialtång.

Denna typ av anslutning anses vara den mest tillförlitliga och, enligt de flesta rörmokare, jämförs positivt med komprimering genom att det inte läcker ut på varmt vatten och uppvärmning.

När du installerar är det värt att överväga ett par subtiliteter:

1. Röret ska vara perfekt runt.. Ovalitet kommer att leda till att du sätter på O-ringarna på montering.
2. Vidare måste man, före montering, vara säker på att ta bort den inre avfasningen. Anledningen är densamma.

Split beslag

stål

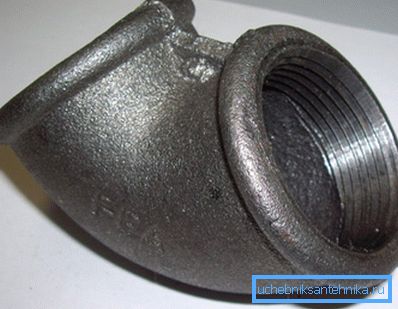

För några årtionden sedan var det vanligaste gjutjärn och mässingsgjutna beslag. nu ersätts de, tillsammans med stålrör, gradvis av syntetmaterial. För tätning av gängade anslutningar används lin (ofta med färg- eller tätningsmedelsimpregnering) och syntetfiber (Tangit Unilok och dess analoger).

Emellertid: Gängade gasrörsdelar monteras med hjälp av FUM-tejp, vilket ger utmärkt tätning vid låga tryck.

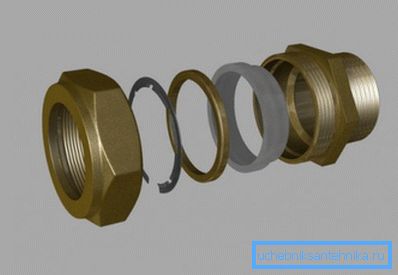

Förutom gängat stål kan crimpanslutningar användas för stål: en kapsmutter med hjälp av en stoppring brister en gummi- eller silikonförsegling. Huvudkravet vid lämplig inredning är en slät röryta och en fullständig brist på ovalitet.

koppar

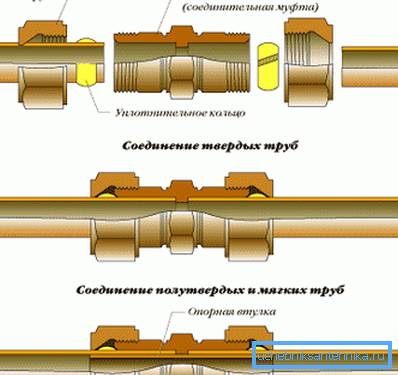

Kompressionsdetaljer för koppar jämförs fördelaktigt med lödda produkter genom enkel installation med hjälp av verktyg.

Det behövs bara ett par nycklar eller nycklar för montering. När spännmuttern stramas, krympas röret med en splittring; Täthet säkerställs genom metallens plasticitet. För glödgade rör ger designen en dorn som inte tillåter dem att klä sig vid krympning.

Metallplast

kompression

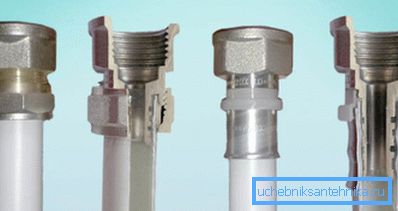

Tätning, som i fallet med presspassning, tillhandahålls av ett par O-ringar. Endast krympmekanismen är annorlunda: som vid koppar, är den försedd med en delad ring som komprimeras när lockmuttern är spänd.

Som redan nämnts betraktas kompressionsprogrammet opålitligt: ​​vid varmt vatten och uppvärmning, läcker anslutningen efter ett visst antal värme- och kylcykler. Enligt författaren är notoriety absolut inte förtjänat: en typisk orsak till läckage är grova fel vid montering.

Du ser att pressanordningar kräver användning av specialtångar; Priset på instrumentet - minst 8-12 tusen rubel - gör det irrationellt att köpa det för en engångsreparation.

Härifrån har två praktiska konsekvenser:

1. Installation av metallplast med föreningar av denna typ görs av professionella;
2. De sparar inte på andra verktyg och tekniska operationer, särskilt på kalibrering och avfasning.

Kompressionsdetaljer kopplas ofta ihop med en oval ände sågad från haksågen. I detta fall drog ringen av tätningar nolllöst ut ur spåren och skiftades djupare in i kroppen. Tightness ger endast polyeten, som vid uppvärmning blir mycket plast.

tryck

Denna design skiljer sig endast från rörets fixeringsmekanism: den är klämd av en fjäderring med inåtriktade ben. Tightness och här tillhandahålls av ett par gummiringar. Därför den uppenbara instruktionen: När man monterar rörledningen med egna händer krävs också kalibrering och avfasning i detta fall.

polyeten

Förutom svetsning kan kompressionsfogar också användas vid montering av polyetylenledningar. För täthet är ansvariga gummiringar redan kända för oss.

Korrugerad Rostfri Stål

Fogens konstruktion är nästan identisk med den tidigare: röret är krympt med en silikonförsegling när lockmuttern är spänd.

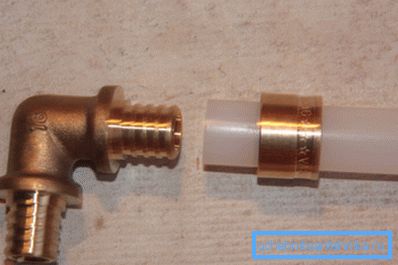

Tvärbunden polyeten

Monteringen är en vanlig sillbenmontering. Tightness säkerställs av det mekaniska minnet av tvärbunden polyeten: sträckt av en förlängare, återgår den till dess tidigare storlek inom några minuter.

slutsats

Vi hoppas att beskrivningen av mönster som presenteras kommer att hjälpa läsaren att välja material för framtida reparationer eller konstruktion (se även artikeln Posting in pipes: installationsteknik för maximal säkerhet).

Som alltid innehåller videon i den här artikeln ytterligare tematisk information. Lycka till!
