Rörcylindrisk tråd: en beskrivning av de viktigaste tekniska

Den gängade anslutningen till den här dagen anses vara den mest tillförlitliga och enkel att använda. Att förstå de tekniska funktionerna och metoderna för skärning hjälper dig att använda det mer effektivt. Därefter presenterar vi all nödvändig information för detta.

Huvudbestämmelser

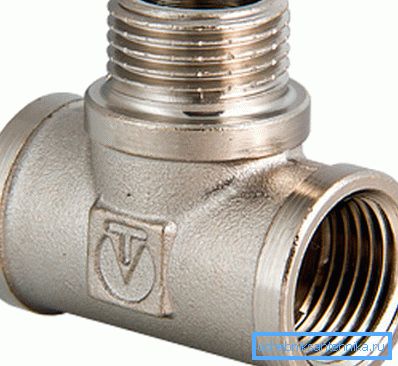

En tråd är en specifik sekvens av spiralformade spår med en given diameter och repetitiv tonhöjd. Den appliceras på ytan av en cylindrisk form för att ansluta olika rörprodukter.

Fördelar med gängad anslutning

Jämförelsetabellen visar fördelarna med skruvfixering över alternativa metoder:

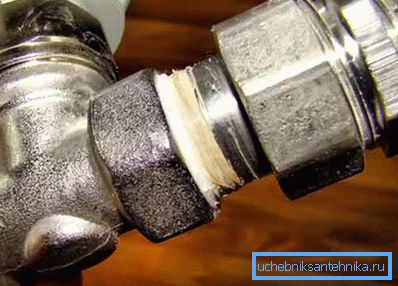

Som du kan se har svetsning många nackdelar i samband med genomförandet och efterföljande tillstånd av rörledningen, och beslag kan inte användas på metallkonstruktioner. Den enda bristen på gängning är ganska villkorlig, eftersom priset på släp, vilket skapar en extra utgift, är obetydlig.

Tekniska specifikationer

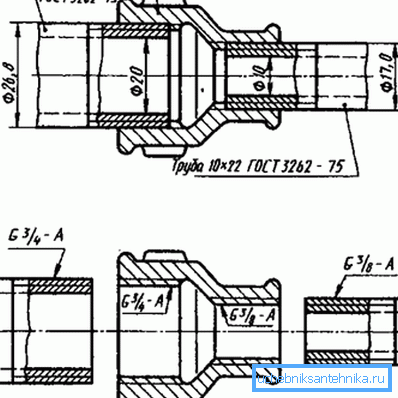

Låt oss nu överväga huvudparametrarna för en rörcylindrisk tråd som regleras enligt GOST 6357 81:

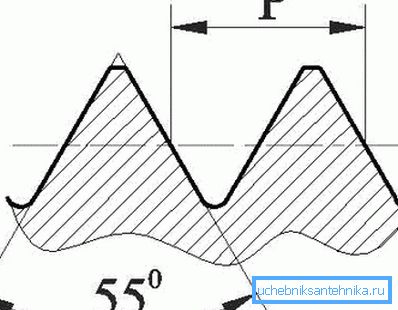

• Profilvinkel. I denna variant av skärning är den lika med 55 grader.

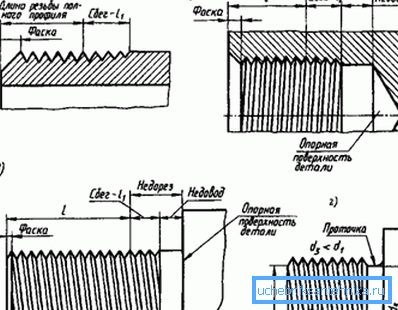

• Ytterdiameter - Avståndet mellan de två högsta punkterna i den gängade profilen.
• Inre diameter - Avståndet mellan de nedre punkterna på den gängade profilen.
• Nominell diameter - Parameter för beräkning av rörets styvhet och genomströmning. Den betecknas i tum och är relaterad till interna och externa som följer:

Var medveten: När man ansluter rörledningar är det exakt den nominella diametern som beaktas. Återstående data krävs endast vid tillverkning av gängade anslutningar.

• steg - antalet spiralformade spår per tum. Kan ta värden: 11, 14, 19 eller

kontroll

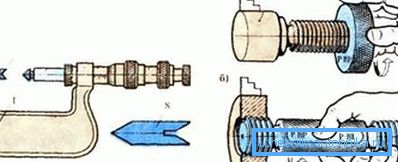

Noggrannheten i trådgeometrin kontrolleras på ett av två sätt:

1. Kaliber. Ett ämne med justerade parametrar tas och skruvas på en ny tråd eller skruvas in om det är en intern anslutning. Om fel och skillnader upptäcks, kommer inte blankt att nå slutet av produkten.

1. Mall. I det här fallet är fallet begränsat av att en platt platta appliceras på tråden, och om det inte finns några luckor anses produkten vara passande.

Tips: Om det behövs rekommenderas en snabbkontroll att använda en mall. Kontroll med samma kaliber, men mer exakt, kan väsentligt fördröja processen.

Skärningsmetoder

Det finns två sätt att tråda:

mekanisk

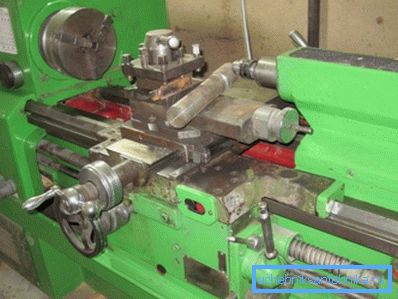

Genomförd med hjälp av speciell maskinutrustning:

• I patronen ställer du stålstången.
• På kalken fixar skäraren och justerar den till önskad vinkelprofil. Verktyg för yttre skärsats vinkelrätt mot arbetsstycket, och för invändig - parallell.
• Vi startar bilen och styr skärningen.

Maskinen kommer att ta en produkt av all komplexitet, så att du kan jobba snabbt och effektivt, men inte alltid till hands. Därför bör du överväga ett annat, enklare alternativ.

manual

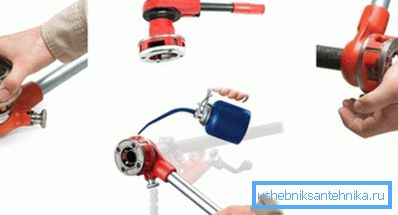

Varje självrespektande rörmokare har alltid en skruvmatris eller rördörr för att skära ut yttre trådar och en kran för de inre.

Sådana verktyg gör att du kan genomföra dina planer under alla förhållanden, det räcker:

• Montera lämpliga skärare på rörskruven och handtagen på munstycket eller kranen.
• Slip så lite av rörets ände.
• Fixera verktyget på eller i produkten.
• Bläddra långsamt och jämnt till full gånggång.
• Kör maskinen tillbaka till den färdiga tråden.

Båda metoderna kräver vissa färdigheter, men de är ganska överkomliga.

slutsats

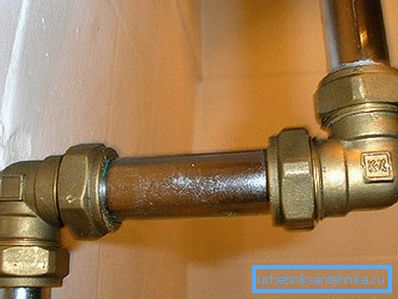

Högkvalitativ och hållbar VVS installeras med gängade anslutningar. Detta är en tidtestad metod som ännu inte har förlorat sin relevans.

Ovan har vi analyserat de möjliga tekniska parametrarna för en cylindrisk rörgänga enligt gällande statliga standarder. Det är också viktigt att de nödvändiga gängade spåren på röret kan tillverkas oberoende, med hjälp av maskinen, dö, dö eller tryck.

Videon i den här artikeln ger dig ytterligare information om några av de uppgifter som är direkt relevanta för materialet som presenteras.

Kunskap om gängade anslutningar bidrar till att använda dem mer effektivt.
