Rörbänare för rör själv

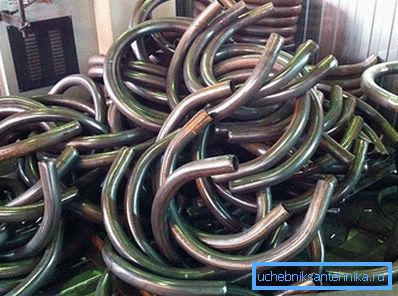

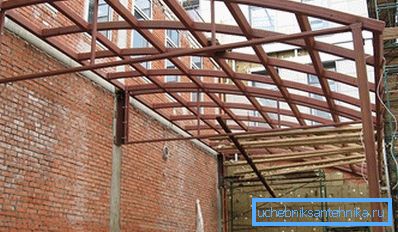

Ett av de mest krävda materialen är metallrör vid utförande av byggnadsarbeten av den mest olika typen. I synnerhet talar vi om rektangulära formade rör. I hushållet är de vana att göra olika mönster från arbors till sheds och extensions. Och alla som hanterade dem vet att det ofta är nödvändigt att böja dessa rör.

Problemet kan lösas på flera sätt. En av de mest effektiva är bland annat användningen av en rörbender. Detta specialverktyg finns på byggmarknaden utan problem. Det bör dock sägas att priset på sådana anordningar ofta är ganska högt.

Tips! Om vi ​​inte pratar om yrkesverksamhet, skulle det vara mycket mer lämpligt att göra en rörbender för röret med egna händer för att rädda det.

Tillämpningsområde

För den mest fullständiga förståelsen av frågan måste du säga några ord om var exakt benders används. Som nämnts ovan är huvudanvändningen av dessa anordningar konstruktion, där böjning av röret ofta är en nödvändig åtgärd. Huvudproblemet är att utan speciell anpassning är denna process extremt svår att genomföra. Det är nästan omöjligt att böja en profil utan en väggkrok, och något annat rör kan vara. Men om du använder en pipbender kan du uppnå en jämn böjning av röret i en vinkel på upp till 180 grader utan några efterföljande problem.

Vad är benders

När det gäller vilka typer av rörbenders som finns, här är det nödvändigt att säga att det finns en hel del sorter av denna speciella enhet och de kommer att vara olika på ett antal sätt.

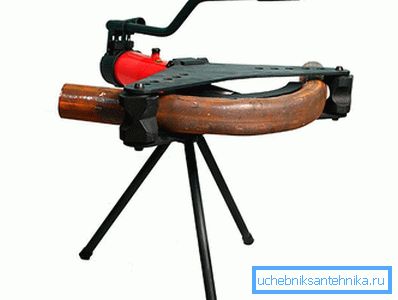

• Först och främst talar vi om det faktum att du kan hitta professionella modeller och alternativ för så att säga ekonomisk användning. De kommer att skilja sig inte bara i deras dimensioner utan även i deras arbetsprincip. Det innebär att professionella modeller vanligtvis drivs av en elmotor och hydraulik används under drift, men hushållsbönare kommer sannolikt att vara mekaniska och fungera på grund av personens muskelsstyrka. Som det är lätt att gissa är den manuella rörbensaren mycket mindre och billigare än sin professionella motsvarighet.
• Utöver de ovannämnda skillnaderna kan det nämnas att rörbenders skiljer sig åt i diametern hos de rör som de kan arbeta med.
• Modeller skiljer sig också i vägen för vikning. Så du kan välja rörbenders arbaletnogo, vår och segmenttyp.

Princip för verksamheten

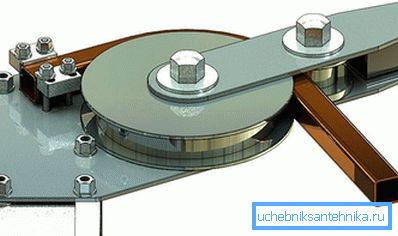

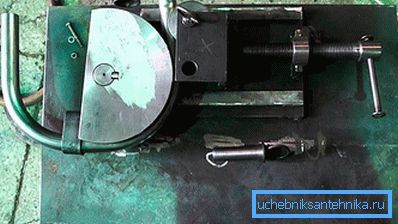

Innan vi fortsätter processen med att montera ett instrument som en manuell pipbender, måste vi säga några ord om vad principen för dess funktion är baserad på. Men poängen är att röret som placeras i maskinen böjer sig antingen runt en rundad mall som har en viss yta, eller böjningen sker som ett resultat av likformigt mekaniskt tryck på dess yta från ena sidan. Det är i de flesta fall föredraget, eftersom det andra alternativet blir enklare att tillverka. Att han kommer att diskuteras nedan.

making

För att göra en högkvalitativ maskin för rörböjning, bör arbetet utföras i steg.

utbildning

Som i de flesta fall, om du behöver högkvalitativt arbete, bör de börja med noggrann förberedelse. Och vi pratar här inte bara om behovet av att förbereda de material som behövs, men det är också värt att se till att alla nödvändiga verktyg är tillgängliga.

Material och verktyg

• Metall hörn. Den kommer att tillverkas från själva maskinramen. Även om du kan använda ett annat material, som samma formade rör.
• Tre roterande axellager kommer att krävas. Du kan söka färdiga, men du kan göra dem själv.
• Du kommer inte kunna göra utan fästelement som olika bultar och stavar.
• Bulgariska med skärplattor för metall.

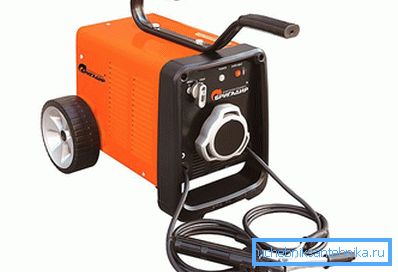

• Svetsmaskin.
• Mätinstrument (roulette, vinkel, nivå, etc.).
• Arbetsverktyg (uppsättning nycklar, skruvmejslar, hammare, etc.).

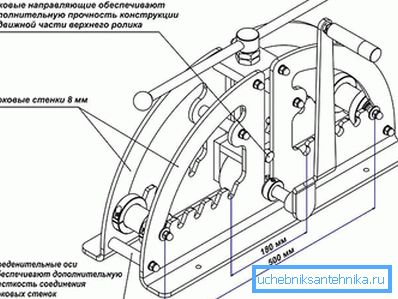

Dessutom är det nödvändigt att självständigt eller låna från speciallitteraturen ritningarna av den framtida fixturen. På det förberedande steget blir det således möjligt att bestämma nyanserna av konstruktionen, vilket väsentligt påskyndar den omedelbara monteringsprocessen.

ram

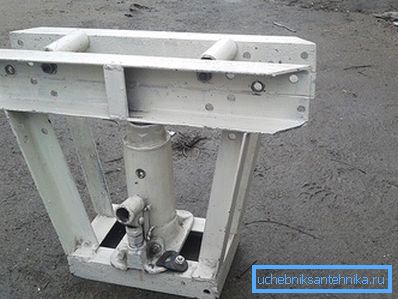

Om alla förberedande steg är färdiga kan du fortsätta arbeta. Först måste du göra en bärbar rambender. Det är inget svårt. Den är tillverkad av metallvinkel eller rör. Materialet skärs med användning av slipmaskiner och strukturelementen är fastsatta genom svetsning. Det kan tilläggas att rammens fysiska dimensioner kan väljas utifrån personliga överväganden, men den mest optimala ramhöjden kommer att vara om den är flera centimeter över bältet hos personen som ska arbeta.

Tips! Om vi ​​använder termerna av geometri är ramverket i stort en parallellpiped. Även om du kan använda andra alternativ.

axlar

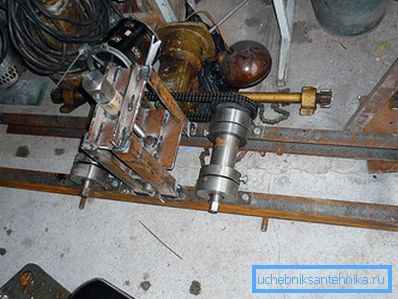

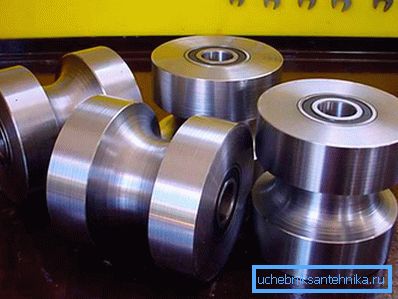

När huvudramen är klar är roterande axlar anslutna till den. För dessa ändamål kan du använda fästklämmor som antingen lockas till ramen med bultar eller vid svetsning. Den allmänna betydelsen är att de två axlarna ska sättas fast över ramens toppplan. Om axlarna tillverkas självständigt, kan du som ett exempel citera stålskrot av önskad längd, vilka kullager läggs på båda sidor.

Därefter måste du göra en liten hjälpstruktur för installationen av den tredje axeln. Tanken är att den ska installeras på ett sådant sätt att det kan flyttas i ett vertikalt plan. För att göra detta är det fastsatt på en speciell metallram med justerbar höjd. Ett handtag är fastsatt på denna axel för att rotera det. För ökad tillförlitlighet av konstruktionen och underlättar arbetet med anordningen kan alla axlar dessutom sammankopplas med hjälp av en kedjeöverföring. För att göra detta är stjärnorna svetsade till axlarna. Som ett resultat kommer alla tre att rotera när de roterar en av dem.

Slutförande av arbetet

Som slutstadiet av arbetet är det möjligt att genomföra extern bearbetning av hela enheten. Detta hänvisar till dess målning eller beläggning med en annan antikorrosiv komposition. När det gäller tillverkning av anordningar som huvudsakligen används i metall, är sådan behandling nödvändig. Därefter kan rörbenet anses vara klart.

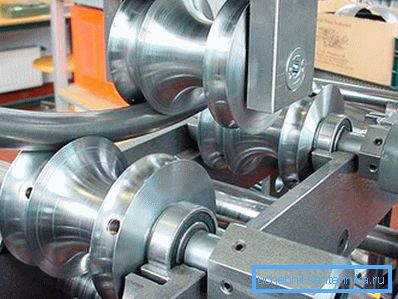

Enheten kommer att fungera enligt följande:

• Axeln monterad på ett stativ stiger.
• Ett rör är infört mellan det och de två axlarna på ramen.
• Den övre axeln sänker sig till rörets plan och fixeras med ett litet tryck på ytan.
• Med hjälp av handtaget roterar axeln och röret rör sig mellan axlarna och tar emot en viss belastning på sidan samtidigt som man får en liten böjningsradie.
• Då spänns axeln lite mer, och röret dras i motsatt riktning, och böjningsradien ökar.
• Proceduren upprepas tills röret har tagit den önskade böjningsradieen.

Du kan tillägga att för att förbättra anpassningen och underlätta arbetet med honom är det ganska användbart att bifoga en elektrisk motor till maskinen. Tack vare sin användning av arbete kommer att utföras mycket snabbare och enklare, men det kommer att vara bindande för elnätet och extra kilowatt på räknaren.

Det är ganska enkelt att göra den manuella rörbenen. Dessutom tack vare detta kan du spara ganska anständigt belopp, för även om du köper alla material för tillverkning kommer emissionspriset att vara flera tiotusentals rubel mindre än inköp av det färdiga alternativet. Om alla nödvändiga verktyg och material är till hands och det finns en viss erfarenhet av att hantera allt detta, kan arbetet genomföras under helgen.

Sammanfattningsvis är det värt att lägga till att arbetet med tillverkning av rörböjare är potentiellt traumatiskt, och därför är säkerhetsbestämmelserna obligatoriska och måste följas strikt.

Läs artiklar som beskriver andra röroperationer:

• Hur man böjer ett kopparrör.
• Hur man svetsar ett profilrör.
• Hur man lagar elektriska svetsrör.

video

Författaren till videon gjorde en manuell rörbockare från den metall som inköpts vid mottagningsstationen för skrot. I den här videon, komplettera anvisningarna för montering av en sådan rörbender.

Denna video visar hur man gör en enkel rörbender i garaget:
