Röranslutningar: rörledningar och stålkonstruktioner

Vilka metoder kan användas för att ansluta rör i tryck- och gravitetsledningar? Vad säkerställer anslutningens täthet? Vilka fästelement kan en rack eller förkromad klädhylla monteras på? Låt oss försöka hitta svar på dessa frågor.

klassificering

Låt oss börja med klassificeringen.

Anslutningar kan vara:

• Hermetisk och icke-hermetisk. Det är uppenbart att de tidigare används i alla rörledningar utan undantag, det senare - i sammansättningen av olika metallkonstruktioner.
• Förseglade anslutningar är i sin tur uppdelade i tryck och trycklös. Övervägande omfattning av den andra - en mängd avloppssystem: hushålls-, industri- och stormvatten.

Förresten: Avlopp kan också pressas. Om det är nödvändigt att transportera utflödet uppför lutningen tar fekal (dränerings) pumpen över denna funktion.

• Dessutom kan anslutningen vara hopfällbar och icke hopfällbar.

Låt oss vända oss till specifika lösningar.

Förseglade anslutningar

svetsning

Det traditionella sättet att ansluta stål och i de senaste åren är plaströr inte separerbara. Det enda sättet att demontera en rörledningssektion är att klippa den. Hur exakt svetsen utförs beror på att materialet är svetsat.

stål

Stålrörledningar är svetsade med gas- och elbågsvetsning.

1. I det första fallet smälter flamman i en acetylenfackla rörens angränsande kanter, varefter svetsstrålen införs i facklan förenar dem med smältdroppar.

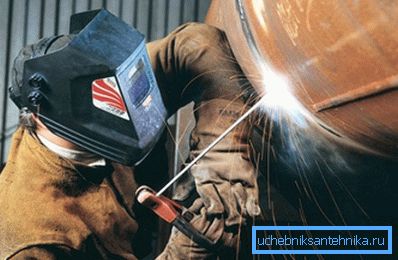

1. I den andra smälter elbågen svetselektroden, vars metall bildar sömmen. Den dielektriska beläggningen av elektroden skapar ett slaggskikt som skyddar stålsmältan från kontakt med atmosfäriskt syre och följaktligen från fullständig förbränning av kol i den.

Förresten: inte bara stål svetsas med bågsvetsning, utan även gjutjärn. När man installerar rörledningar därifrån används vanligen inte svetsning, men skärpipor med en båge vid höga strömmar övas.

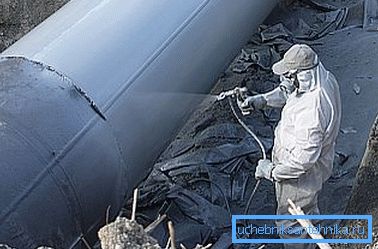

Huvudproblemet med svetsade stålrören är deras sårbarhet mot korrosion. Även om zink eller annat anticorrosionsskikt ursprungligen är närvarande på rörytan, brinner den ut under svetsprocessen. Problemet löses genom att skydda sömytan med de sprutade polymererna, applicera lackmaterial eller beläggning med bitumen.

polyeten

Tänk på hur man kopplar plaströr. Röranslutningar görs från början till slut, med preliminär smältning av ändarna på ett lågtemperaturvärmeelement (spegel), uppvärmd till 200-220 grader.

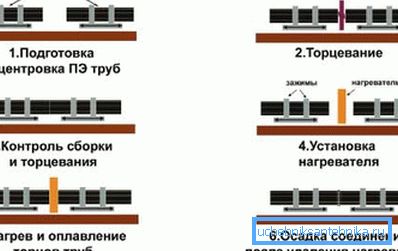

Listan över grundläggande tekniska operationer är följande:

1. Rören står strikt vinkelrätt mot längdaxeln.
2. Ändarna rengörs av marker och smuts.
3. De anslutna elementen i rörledningen är centrerade.
4. Därefter pressas ändarna med en kraft av ca 1,5 kgf / cm2 mot värmeelementet utrustad med en adhesiv beläggning.
5. Efter smältning avlägsnas spegeln från den framtida svetsen, medan rören pressas mot varandra för tiden för utfällning och kylning av polyetylensmältan.

Uppvärmnings- och kyltiden är relaterad till rörledningens väggtjocklek.

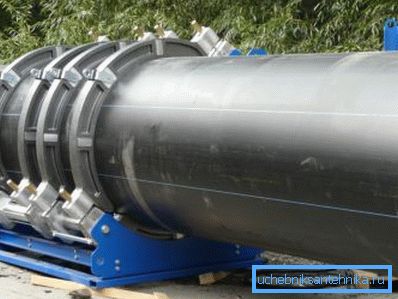

Sedan man anpassar rören med en avsevärd väggtjocklek är manuell förmedling och pressning med nödvändiga ansträngningar svårt, för att uttrycka det mildt, mekaniska anordningar används för detta ändamål och hydrauliska anordningar med en diameter av 250 mm.

polypropen

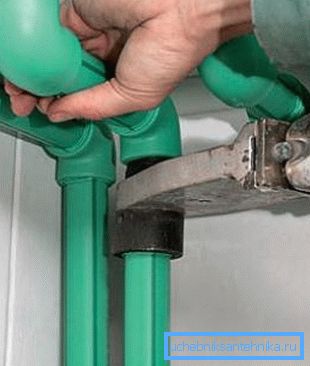

Till skillnad från polyetylenrör är polypropenrör inte anslutna i änden, men med hjälp av uttag. Lågtemperaturlödstål försmälter de angränsande ytorna på röret och passningen; Priset på sådana enheter börjar från 800 till 1000 rubel. Uppvärmningstiden är inte knuten till väggtjockleken, utan till diametern:

När du monterar en polypropenrörledning med egna händer, är det användbart att känna till några fler finesser.

• Värmeelementets temperatur är i detta fall högre än för polyeten och är 240-260C.
• Monteringen sätts på röret genom en strängt framåtriktad rörelse, utan rotation. Annars finns det risk för att en våg erhålls på ytorna som svetsas, vilket försvårar anslutningen kraftigt.
• Rören förstärkta med aluminiumfolie rengörs preliminärt från den inom svetsområdet. Elektrokemisk nedbrytning av aluminium oskyddad med ett lager av polymer kan leda till separation av rörledningen.

lödning

Lödningsrör används vid montering av kopparrör för olika ändamål.

Lödtekniken i korthet är följande:

1. På ett av rören som ska förenas bildas en sockel genom att rulla.
2. Änden på den intilliggande delen (rör eller montering) sätts in i den.

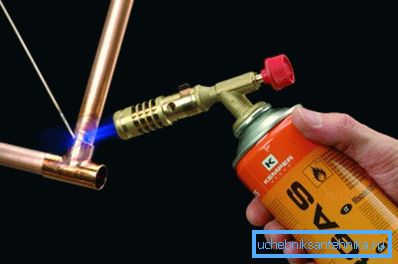

3. Samlingsytorna värms upp i en gasbrännares flamma och med hjälp av flöde rengörs de från oxiderna.
4. Sedan införs en lödstång i brännarens flamma. På grund av kapillär effekten fyller smältan hela hålrummet mellan uttaget och röret. Genom härdning gör den anslutningen helt lufttät.

gänga

Gängade anslutningar är ett annat sätt att ansluta rör med liten diameter (upp till 50 - 65 mm). Vad en gängad montering ser ut, tror jag, det är inte nödvändigt att förklara för alla som bodde i en sovjetbyggd lägenhet. Material för dem är ganska traditionella: gjutjärn, mässing och, sällan, stål.

Fogens tätning säkerställs genom lindning med linfiber (ofta med färg eller tätningsmedel), polymertrådar eller, när det gäller gasledningar, FUM-tejp.

flänsar

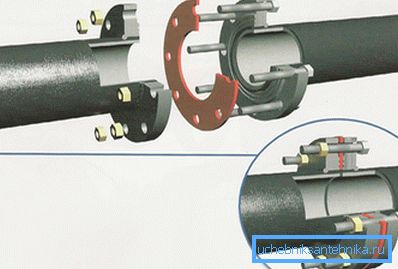

Uppenbarligen är användningen av trådar vid installation av ett rör med stor diameter problematisk. I detta fall används en ytterligare relativt snabbkoppling för rören - flänsad. Flänsar bultade; Täthet tillhandahålls av en packning mellan dem - gummi, silikon eller tillverkad av speciellt värmebeständigt gummi med en stor mängd mineralfiller - paronit.

Bell montering

I tryck och oftare används icke-tryckledningar ofta klockformad installation: röret sätts in i ett annat rör eller montering.

Problemet med täthet kan lösas på följande sätt:

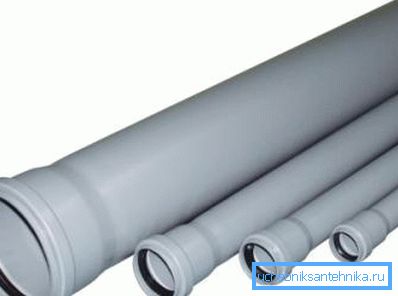

• O-ring gummitätning. Så här ansluts asbestcementrör, inklusive tryckrör. alla typer av plast avloppsvatten; moderna gjutjärnsledningar och tryckrör av polyvinylklorid.

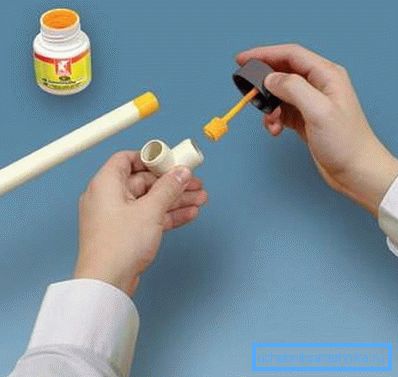

• lim. På detta sätt, tillsammans med ringtätningar, är tryck PVC-fogar förseglade.

• stämpling. Den organiska fibern (cabol) blöt i bitumen eller olja komprimeras i uttaget och förseglas med cementmortel. Denna förseglingsmetod användes för gjutjärnsavlopp under hela 20-talet.

• Fyllning av klockan med smält svavel eller bly. Svavel användes för avlopp, bly - för järnledningar.

montering

För stål (inklusive rostfritt), koppar, polyeten och metallplast, tillsammans med andra beslag används.

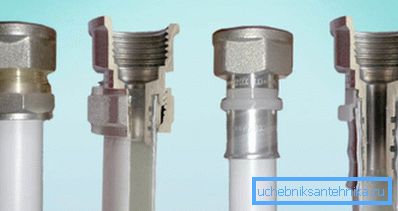

En lista över vad en rörkontakt kan se ut i varje fall är materialet för en separat stor artikel; Vi nämner bara de viktigaste designlösningarna.

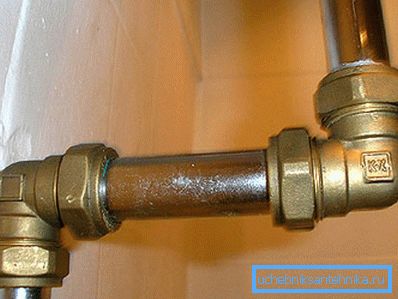

1. Kompressionsmontering komprimerar röret med en ringformig tätning gjord av gummi eller silikon när man spänner fackmuttern med en konisk inre sektion.

Men för mjuka koppar- och metallplaströr används ett annat system. Monteringen placerad inuti röret krympas med sina väggar med hjälp av en splittring.

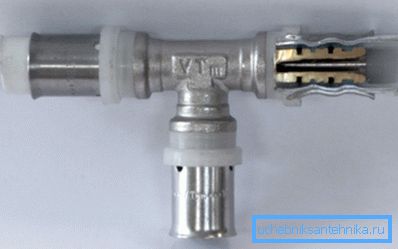

1. Pressanpassningen använder tång för rörkrimpning vid facket, som är fastklämd med en rostfri stålhylsa.

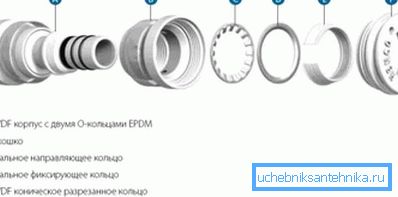

1. Tryckpassningen är den bekvämaste metallrörkontakten som ska användas. Installationsanvisningarna är löjligt enkla: du behöver bara trycka i rörets ände med lite ansträngning. Tightness kommer att ge en ringformig tätning; Omvänd rörelse hindrar ringfjädern med fötterna som fixerar röret.

1. Monteringsstativ för tvärbunden polyeten. Dessa är vanliga polymer- eller mässingsbeslag med en infästbar hylsa. Tvärbunden polyeten har ett mekaniskt minne och, efter att ha bytt diametern inom några minuter, återgår till sin ursprungliga storlek, komprimerar beslaget; hylsan förhindrar endast frigöring när det är ryckigt.

Unsealed anslutningar

Anslutningselementen som används för otätta leder för rörkonstruktioner kan delas upp i två kategorier.

1. I det första infogade röret är fixerat med en eller flera skruvar. En ganska liten mängd kraft krävs för fixering; Förbindelsen är dock också liten.

1. Den andra är alla typer av klämmor. För det mesta består de av två eller flera delar som är bultade ihop, krympa ett cirkulärt eller format rör.

Utseendet, storleken och formen på anslutningselementen kan givetvis vara mycket olika.

slutsats

Naturligtvis hävdar vårt material inte att de täcker alla möjliga lösningar. Någonting har förmodligen lämnats bakom kulisserna.

För mer information om hur en röranslutning kan se ut kan läsaren lära sig mer genom att titta på videon i den här artikeln. Lycka till!
