Rör för pannan - tillverkning och installation

Vid installation av en värmepanna är en viktig punkt att installera en skorsten, och oavsett om pannan körs på fast bränsle eller på gas. Värmeanläggningens säkerhet och dess effektivitet beror huvudsakligen på det. I den här artikeln övervägs hur man gör ett rör för pannan och utför installationen.

Rörtillverkning

Grundkrav

Utsläppskanals närvaro är en av de viktigaste förutsättningarna för användning av pannan. Det är nödvändigt att ta bort giftiga förbränningsprodukter på utsidan. Jag måste säga att ett sådant rör som regel är komplett med en panna, men i vissa fall kan det vara nödvändigt att göra det självständigt, till exempel kan detta bero på konfigurationen av lokalerna.

Det är inte svårt att tillverka strukturen, det viktigaste är att det uppfyller vissa krav, som vi kommer att överväga nedan:

• Skorstensmaterial måste vara brännbart..
• Minsta tvärsnittet av skorstenen ska vara minst 250x250 mm. Diametern beräknas beroende på pannans skorstensarea;
• Sammansättningarna av strukturella element måste förseglas.. Tätning utförs naturligt av icke brännbara material.
• Om konstruktionen består av flera sektioner, ska varje övre sektion läggas på botten.

Att veta dessa regler är inte svårt att utföra skorstenen eller skorstenen, det enda du behöver bestämma för materialet för tillverkningen.

material

Inte så länge sedan gjordes skorstenar huvudsakligen av tegelsten, men på senare tid har många andra alternativ uppträtt. Tänk sedan på de vanligaste:

making

Faktum är att tillverkningen av skorstenen är att förbereda rören, vilka därefter monteras i ett enda system. Därför är det i detta skede bara nödvändigt att beräkna rörlängden och skära dem. Därefter kan du fortsätta till installationen.

Rörinstallation

Grundkrav

Det finns ett antal viktiga krav för installation av skorstenar och rökgaller:

• Skorstenens kanal ska placeras vertikalt (maximal avvikelse tillåts inte mer än 30 grader per meter) och bör inte ha förminskning och förlängningar över hela dess längd.
• Röret bör stiga ovanför husets ås, vilket förhindrar luftläckage och säkerställer högkvalitativ rökavladdning. Höjden beror på platsen för skorstenen:

• Om taket är platt ska röret stiga en meter ovanför det;
• När du tar bort strukturen från åsen per meter, ska höjden ovanför den vara minst 0,5 meter.
• När ett rör avlägsnas 2-3 meter från åsen kan det ställas in med det.
• Om taket ligger intill en högre byggnad ska skorstenen stiga ovanför taket.

Man bör också komma ihåg att den minsta rörhöjden för en fast bränsle- eller gaspanna är 5 meter.

• I närvaro av böjningar får längden på de horisontella sektionerna inte överstiga en meter.

Var uppmärksam! När skorstenen höjs mer än 1,5 meter över taket måste den fästas med hängslen.

Gångarna

Alla typer av skorstenar för pannor är indelade i två typer:

• Utomhus - genom väggen eller fönstret mot gatan och sedan passera längs ytterväggen.
• Internt - huvuddelen av strukturen ligger i huset. Utgång till gatan genom överlappningen på vinden och taket.

I alla fall är det svåraste installationstiden passagenheten. Faktum är att skorstenen inte borde angränsas till brännbara material (avståndet ska vara 13-25 cm), eftersom det värms till hög temperatur, gäller detta speciellt för fasta bränslepannor. Men samtidigt måste passagenheten vara lufttät.

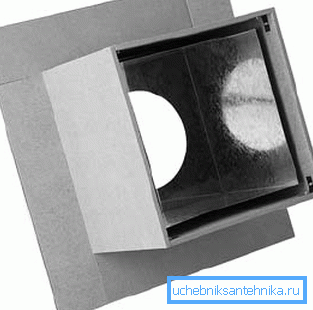

För att lösa detta problem används vanligtvis en kanal, som också kallas en genomgående port. Denna konstruktion kan tillverkas av stål eller mineral. Utrymmet mellan lådan och röret är fylld med isolerande material - det kan vara mineralull, expanderad lera eller sand.

Att försegla passagen genom taket med en speciell design med förkläden. Tätningsförband utförs med hjälp av värmebeständigt tätningsmedel. Väggprofilen, som ligger intill röret och taket, är vanligtvis gjord av koppar, stål eller galvaniserad.

Installationsförfarande

Installationen av röret till värmepannan utförs i följande ordning:

• Det första du behöver göra är att markera på taket, i enlighet med passagerprofilens storlek och skära ett hål i taket av önskad storlek.
• Därefter sätts en passage i hålet.

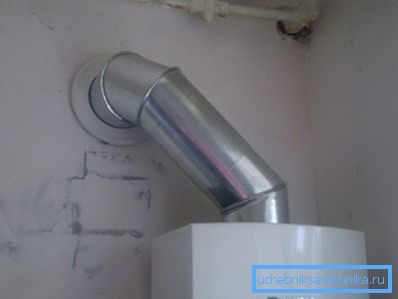

• Då dras ett rör genom anslutningsröret och dockas med pannans utloppsrör. Således får pannans värmepanna en tät fortsättning i form av ett skorstenssystem. Fogen är förseglad med en asbestsladd.
• Därefter installeringen av accessporten i taket. För dessa ändamål kan ett speciellt trussystem utföras.
• Vid slutet av arbetet genomförs ett yttre rör genom anslutningsröret och är anslutet till röret på skorstenens insida.

Här kanske alla de korta instruktionerna för installationen av skorstenen. Efter installationen måste strukturen isoleras och en gnistskyddare monterad på den ovanifrån.

Värmeisolering

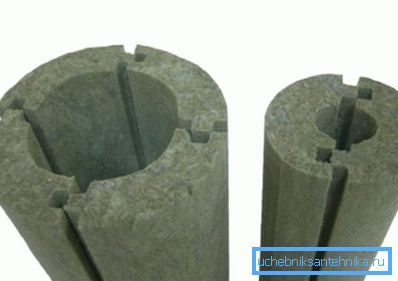

En obligatorisk del av skorstenen är värmeisolering. Det förhindrar kondensbildning. Eftersom det isolerande materialet använde mineralull, som helt enkelt lindas runt röret.

Värmeisolatorn måste skyddas med ett hölje, det är vanligtvis tillverkat av galvaniserat stål.

Tips! För att inte utföra värmeisolering av rör kan du göra en skorsten av speciella smörgåsar, som ursprungligen har två väggar. Mellan väggarna är en värmeisolator.

Stora misstag

Ofta gör alla nybörjare i byggandet av pannrör följande fel med egna händer:

• Använd material som inte är lämpliga för skorstenen (asbest, aluminium).
• Under installationen får skorstenen komma i kontakt med ett tak eller tak som orsakar charring eller till och med brand av material (för fasta bränslepannor).
• Otillräckligt förseglade röranslutningar, vilket leder till att röken tränger in i rummet. Det kan vara hälsofarligt.
• Otillräcklig värmeisolering av konstruktionen - till och med isbildning av gaspanna kan härledas, särskilt när pannan används från tid till annan, till exempel vid stugan.

Skorstensvård

För att skorstenssystemet ska kunna hantera uppgiften och tjäna så länge som möjligt, är det nödvändigt att utföra sitt underhåll från tid till annan:

• Före varje uppvärmningssäsong är det nödvändigt att inspektera strukturen för rost, sprickor eller andra defekter som kan leda till att systemet försänks och att förbränningsprodukter tränger in i rummet.
• Om pannan körs på fast bränsle, måste systemet rengöras varje år, annars kommer inte bara dess kapacitet att minska, men sannolikheten för sotändning uppstår också. Det är inte nödvändigt att rengöra mekaniskt, proceduren kan utföras genom att bränna speciella kemiska föreningar i pannan.

Var uppmärksam! Inspektion kräver inte bara skorstenen, men alla andra delar av systemet. Detta kommer att tillåta tid att hitta och åtgärda problemet. Till exempel, om pannan kokar och rören är kalla, fungerar pumpen troligen inte, eller filtret är igensatt.

Här kanske alla huvudpunkter för tillverkning och installation av rör för pannan.

slutsats

Installationen av en skorsten för en panna kräver ett ansvarsfullt tillvägagångssätt, eftersom säkerheten för alla boende i huset beror på den. Dessutom kommer efterlevnaden av alla ovanstående standarder att göra systemet mer effektivt.

När det gäller den tekniska sidan av frågan, gör sedan skorstenen och självständigt utföra sin installation under kraften hos varje hemmaherre. Från videon i den här artikeln kan du få mer information om detta ämne.
