Rör för elektrisk ledning: installera säker kommunikation

Plast- och metallrör för elektriska ledningar används nästan överallt. Men oftast används denna installationsmetod vid bildandet av det elektriska nätverket i huset, där de bärande väggarna och skiljeväggarna är tillverkade av brännbara material. Här är vår huvuduppgift att skydda mot tändning, och användningen av rörformiga kanaler ger oss möjlighet att tillhandahålla detta skydd fullt ut.

Nedan kommer vi att förklara varför läggning av ledningar i olika rör kan användas, samt vilka material som är bättre att använda för dessa ändamål.

Hidden Mounting Tips

Nödvändigheten att använda rörformade slutna kanaler för att lägga kablar i väggarna, under golv och tak förklaras av sådana överväganden:

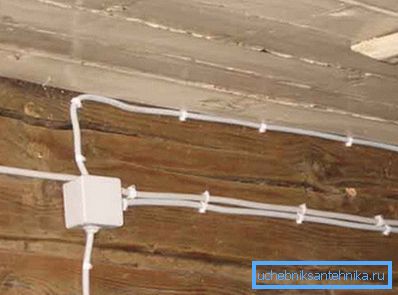

• Det viktigaste i det här fallet är självklart överensstämmelse med brandsäkerhetskraven. I trähus såväl som i byggnader uppförda av paneldeteknik med brännbar isolering i väggens tjocklek måste alla ledningar läggas antingen i stål eller i eldfasta plastföremål.
• För det andra skyddar ledningarna för elektriska ledningar i ett trähus ledarna från skador under strukturell krympning på grund av träets naturliga torkning.

Var uppmärksam! Detta gäller speciellt för rumpnoder, eftersom en ojämn belastning vid dessa punkter kan verka på avståndsmässigt avstånd från ledaren.

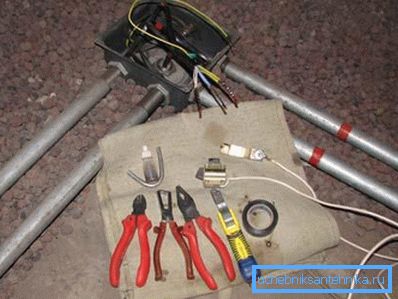

• För det tredje, om kablarna läggs under golvet, kommer ett stål eller styvt plaströr att skydda mot skador på grund av driftsbelastningar.

• Slutligen gör denna monteringsteknik det enkelt att byta ledare. PVC-röret för elektriska ledningar med utgången till kopplingsboxen är väldigt bekvämt för underhåll, och om vi inte är för lat och färgkodade ledarna, då skulle inte svårigheter uppstå alls.

Som ni kan se är argumenten för användningen av sådana detaljer tillräckligt. Vi kan bara hämta specifika modeller i enlighet med funktionerna i deras funktion.

Rörval

Plastvarianter

Som regel används för installation av dolda ledningar i tjockleken på väggarna, och ibland på deras yta, plast- eller metallkabelkanaler. Alla använda sorter har fördelar och nackdelar, och nedan analyserar vi dem i detalj.

De vanligaste idag är plastmodeller.

För tillverkningen används polyvinylklorid (PVC), såväl som högtryckspolyeten (LDPE / HDPE).

• PVC-produkter finns i ett ganska brett sortiment.. Huvudmassan består av kanaler med en diameter av 16 till 60 mm, men i vissa fall kan tjockare rör användas. De präglas av ett överkomligt pris, vilket tillsammans med goda indikatorer på hållfasthet och värmebeständighet gör den här sorten väldigt populär.
• HDPE-rör för elektriska ledningar kan också användas vid ytbehandling med väggar av brännbara material (trä, plastmantel etc.). Polyetenytorna är ganska släta, vilket gör det mycket lättare att byta ledare.

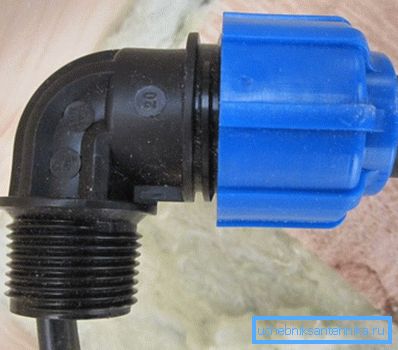

• Standardvattenbeslag används ofta för montering av sådana produkter.. Det faktum att fogarnas täthet inte nödvändigtvis överensstämmer, väsentligt påskyndar installationsprocessen: Ett plaströr ansluts perfekt till knäet eller korsstycket med hjälp av ett uttag och en gummiband.

De främsta fördelarna med tekniska polymerrör är deras låga massa, korrosionsbeständighet och tillräcklig styrka för de flesta situationer. Dessutom är både polyeten och PVC dielektrikum, eftersom kabelkanalen säkert kan betraktas som en av de isolerande kretsarna.

Stålprodukter

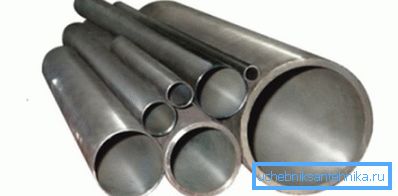

Till skillnad från plast har stålrör en betydande massa, men samtidigt kännetecknas de av högsta styrka. Dessutom rekommenderar brandskyddsanvisningar användningen av stålrör vid läggning av trådar i träbyggnader.

Vid valet och installationen av sådana produkter bör följa ett antal enkla regler:

• Rördiametern måste säkerställa fri ledning av alla kablar utan att försegla isoleringsmantlarna.
• Böjningarna och svängningarna på kanalens rörformiga kabel är gjorda på ett sätt som förhindrar uppbyggnad av ledningar.

Var uppmärksam! Den optimala vridningsvinkeln - 90⁰. Om du behöver göra två eller flera böjningar på platsen, bör kanalens längd inte överstiga 5 m.

• Rörets inre yta ska vara jämn, utan utskjutande svetsar och burrar.
• För att minimera risken för korrosion är det värt att placera rören med en liten förspänning mot distributionsplattan.

Det viktigaste i det här fallet är dock att säkerställa elektrisk säkerhet: stål är en bra ledare, eftersom alla kanaler måste jordas, och ledningens isolering bör övervakas noggrant.

Koppar och mässing

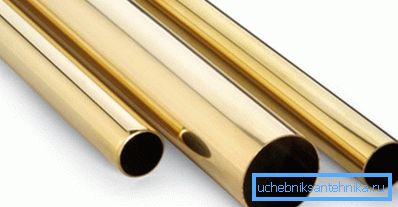

Ett tunnväggigt koppar / mässingsrör är ett utmärkt val för både dold installation och för installation av ledningar på en väggyta.

Det finns flera fördelar med denna lösning:

• För det första är varken koppar eller mässing lika mottaglig för sådan aktiv korrosion som stålprodukter. Naturligtvis bildas ett patina-lag med tiden över ytan, men det försämrar bara kanalens prestandaegenskaper.
• För det andra gör ett brett urval av armaturer dig att göra ledningarna med egna händer ganska snabbt. Och tunnväggiga rör kan i allmänhet böjas till önskad radie.

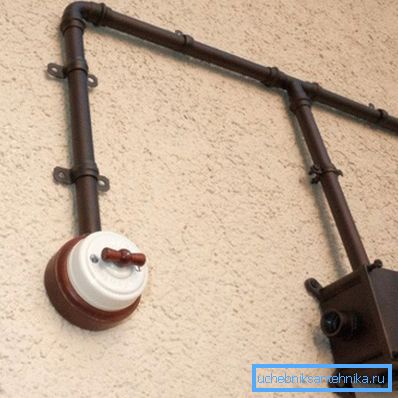

• Slutligen kan koppar eller mässingsrör, monterade öppet och försiktigt polerade, vara en riktig inredning av interiören, utformad i vintage stil.

Denna lösning är dock fortfarande inte universell:

• För det första har dessa metaller bra värmeledningsförmåga, så de måste placeras borta från värmepanna. Annars finns det risk för överhettning av ledningarna och till och med smältning av isoleringen.
• För det andra ger tunna väggar inte tillförlitligt skydd mot mekanisk skada: både stål och jämn högkvalitativa plaströr kommer att vara starkare än kopparkanalen.
• Du behöver inte prata om kostnaden för sådana beslut, antingen: om du letar efter ett ekonomiskt alternativ, kommer varken koppar eller mässing att passa dig.

Teknisk korrugering

Ovan ansåg vi användningen av vanliga rör för våra ändamål. Det finns dock ett alternativ som är speciellt anpassat för att lägga kablar i väggens tjocklek.

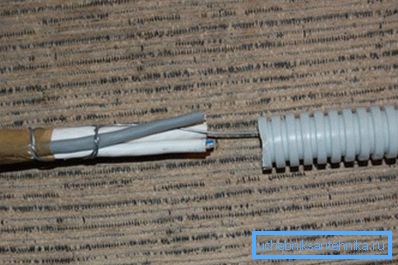

Detta är ett korrugerat rör, som kan tillverkas av olika material:

• Korrugerad PVC, HDPE eller LDPE har alla fördelar med plast. Dess ribbade yta ökar väsentligt det mekaniska motståndet hos hela strukturen.

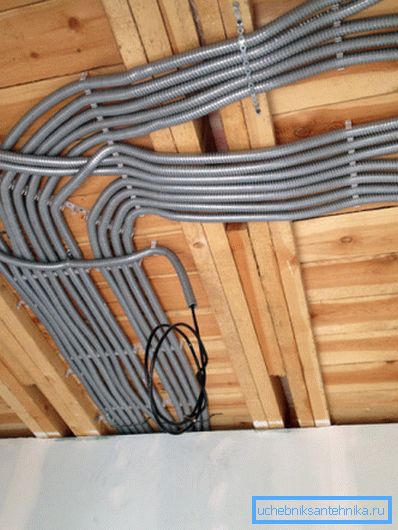

• Möjligheten att kanalböjning utan specialverktyg underlättar och förhöjer ledningen av komplexa konfigurationer.
• Ett brett spektrum av diametrar ger oss möjlighet att välja den kanal som är optimal i tvärsnitt för både enstaka ledare och hela system.
• Slutligen är ett korrugerat metallrör ett utmärkt skydd mot brand. Även om moderna polymerer, för att vara ärliga, bara är något underlägsna metall i denna parameter.

slutsats

Vid arrangemang av de dolda kommunikationerna kan de mest olika rören för läggning av en elektrisk ledning användas. Och om tidigare bara stål (extremt sällan - koppar) produkter användes för detta ändamål, är släta och korrugerade modeller gjorda av polymerer eller metallpolymerkompositer idag ett utmärkt alternativ.

Videon i den här artikeln innehåller ett antal ytterligare information om sådana produkter: För det första kommer de att vara intressanta för nybörjare, men en professionell kan också hitta något nytt för sig själv.
