Rör 160 till 160: detaljerad översikt och omfattning

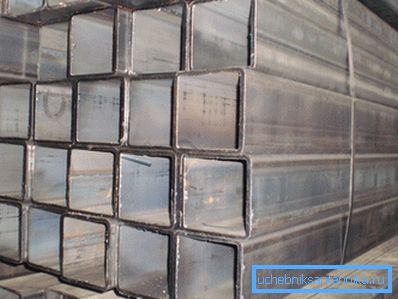

Profilrören är mycket olika från sina "runda motsvarigheter". Den rektangulära, kvadratiska eller ovala formen gör det omöjligt att använda dem som till exempel en rörledning eller avloppsrörledning, men öppnar upp en mängd andra möjligheter. I synnerhet kan de platta kanterna användas för konstruktion av ramar för olika konstruktioner.

Regelkrav för profilröret

Även om rörledningen kommer att användas för affärsändamål, och allt arbete kommer att utföras för hand, kommer det inte att vara oskäligt att bli bekant med normerna.

Du kan välja flera sådana dokument på en gång relaterad till egenskaper, märkningsregler, produktionsprocessen och lagring av en fyrkantig rörledning:

• GOST 8639-68 - Dokumentet visar intervallet per kvadratisk rörledning, specificerar märkningsreglerna och de grundläggande kraven för de geometriska dimensionerna.
• GOST 8639-82 - innehåller samma data med mindre ändringar

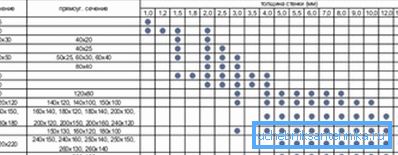

• GOST 30245-2003 - Det sista regeldokumentet, som kombinerade uppgifterna inte bara genom en rörledning med en kvadrat, men också med en rektangulär sektion. Dessutom uppstod några nya storlekar i produktblandningen, som inte fanns i dokumenten från tidigare år. Förutom de geometriska egenskaperna anges även rörets vikt i produktblandningen, till exempel är vikten av ett format rör 160x160x6 28,29 kg / meter. m.

Krav på geometriska egenskaper

Profilrörledningar används ganska ofta som bärande konstruktioner, därför följer överensstämmelse med sektionsgeometrin längs hela längden en särskilt viktig roll.

Följaktligen är kraven ganska tuffa:

• vinkeln mellan rörledningens väggar måste vara lika med 90 °. Maximalt fel är 1,5?;

Var uppmärksam! Om rörledningens tvärsnitt är mycket annorlunda än torget blir det värre att motstå vridning av deformation. Detta kan påverka styrkan i strukturen som helhet.

• Den tillåtna krökningen av rörledningens yta är 1 mm / 1m av längd; på grundval av denna begränsning beräknas den totala tillåtna krökningen över hela längden;
• tillåten vridning beräknas med formeln 2 mm + 0,5 mm • L, där L är hela rörets längd;
• Dessutom kontrolleras vinkeln av skärningen. Det vill säga längderna på alla ansikten ska vara desamma (längdvikten är tillåten upp till +60 mm för rörledningar med flera och flera längder);
• väggtjockleken måste matcha arket från vilket röret skapades. Denna parameter påverkar kraftigt vikten, så rörets vikt 160x160x6 är 28,29 kg / bar. m, men med en ökning av tjockleken på endast 1 mm ökar denna siffra redan till 32,31 kg / bar. m.

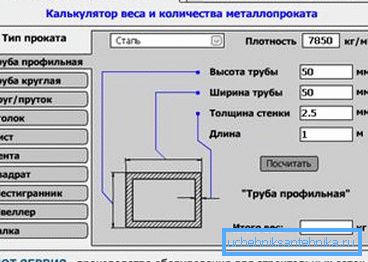

Var uppmärksam! Mer exakt kan rörlängden bestämmas med hjälp av speciella onlinekalkylatorer. Så du kan ta hänsyn till inte bara sektionens geometri, utan även det material som röret är tillverkat av.

Särskild uppmärksamhet ägnas åt avrundningsradie. Standarden anger att krökningsradien inte får överstiga två gånger tjockleken på metallen.

Naturligtvis finns det en viss tolerans i denna fråga, beräkningen av tillåtna värden för krökningsradier beror på väggtjockleken:

• vid en tjocklek av mindre än 6,0 mm bör krökningsradien ligga i intervallet 1,6 till 2,4 metalltjocklekar;
• i en tjocklek av 6,0 till 10,0 mm bör radien inte överstiga 2,0 till 3,0 väggtjocklek;
• Om tjockleken överstiger 10 mm, kan radiusvärdet ligga i intervallet 2,4 - 3,6 metalltjocklek.

När det gäller sektionens höjd är toleransen ± 0,8% om den inte överstiger 100 mm. Om profilstorleken är över 100 mm, bör felet inte överstiga ± 1% (minimivärde ± 0,5 mm).

Tekniska krav

Utöver den exakta överensstämmelsen med de geometriska dimensionerna måste profilröret uppfylla flera andra kriterier. Sådana indikatorer som snittets kvalitet, svetsens placering och dess styrka kontrolleras nödvändigtvis.

Var uppmärksam! När det gäller kvaliteten på klippet, så är det en bild av närvaron av burrs. Så att kunden inte behöver rengöra dem med egna händer, tas de bort även på fabriken.

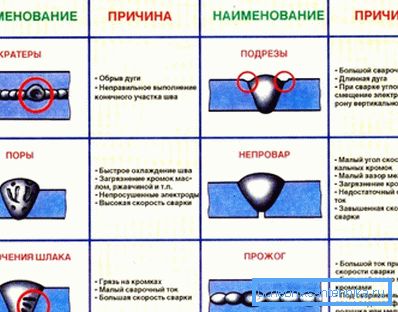

Särskilt noggrant kontrollerad svetsning, eftersom det i teorin är den farligaste platsen i rörledningen. Vid ofullständig svetsning, bristande överensstämmelse med svetstekniken, kan röret enkelt brista under belastning.

För att undvika detta måste du följa dessa regler:

• Svetsen ska placeras bort från rörledningen. Minsta avstånd är 4 gånger tjockleken på metallen;
• Brist på penetration är tillåtet (dvs platser där sömets kanter inte uppfyller). Upp till 50 mm ofullständig penetration tillåts per 1 m längd, men maxlängden på en sådan sektion är begränsad till 20 mm;

• Draghållfastheten hos sömmen bör vara 95% av styrkan hos metallen från vilken röret är tillverkat. Kostnaden för felet kan vara för högt;
• så att svetsen inte stör installationen, avlägsnas en burr från den (endast utanför). Om väggtjockleken inte överstiger 4 mm, ska sömmen inte stiga över metallen med mer än 0,5 mm, med en tjocklek på mer än 4 mm, ökar den tillåtna höjden till 1,0 mm.

Också vid acceptationssteget utförs en rent visuell inspektion av metallytan. Det är oönskat att metallen har djupa serifs, ett tjockt skalskikt eller rost. Dessa fenomen är tillåtna, men de bör inte påverka tjockleken vid rengöring av rörledningen. Mer detaljerade instruktioner om kvalitetskontroll finns i standarden själv.

Valet av material för profilröret

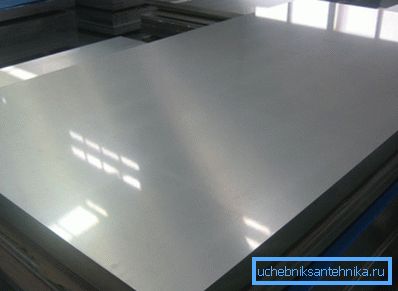

Utgångsmaterialet för ett fyrkantigt rör är plåt, detta är huvudkravet för GOST 30245-2003.

Vad gäller materialet är valet mellan olika stålkvaliteter, som oftast används:

• byggnadsstål;
• låglegerade stål;
• kol;
• allmänt ändamål.

Huvudkriteriet för val av material är rörets driftsförhållanden.

Exempel på att använda ett fyrkantigt rör

På grund av den höga styrkan gjorde profilrören en värdig tävling mot de vanliga kanalerna och I-bjälkarna. Detta underlättas av den låga vikten av en sådan rörledning, eftersom profilrörets vikt 160x160x5 är 23,83 kg / pog. m.

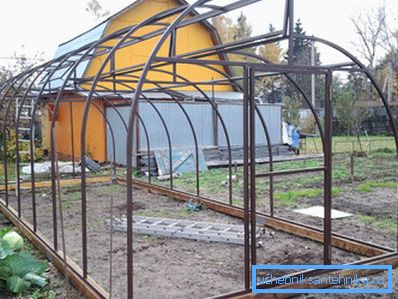

I de flesta fall är profilen valsn används som ett lättvikts ramstrukturer, såsom skjul, växthus, inhägnader och t. D. Mindre storlekar kan med framgång används för konstruktion av eleganta och hållbara markiser, baldakiner, staket i förortsområden.

Större storlekar används ofta i PGS. Exempelvis kan ett fyrkantigt rör med stort tvärsnitt fungera som en permanent formning. Till följd av detta sparas tid vid konstruktion av vanligt träformat och strukturen är ökad.

Sammanfattningsvis

Profilrör - ganska populärt byggmaterial. På grund av egenskaperna med hög hållfasthet kan de användas effektivt inte bara i privatbyggnad utan även i sand och grusblandningar (se även artikeln Prub PE - materialfunktioner och olika monteringsalternativ).

Informationen i artikeln kommer att bidra till att ge ett generellt intryck av de fyrkantiga rören och bestämma valet av storlek.

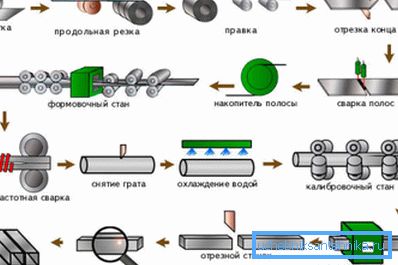

Videon i den här artikeln visar huvudfaser av produktionen av en fyrkantig rörledning.
