Rör 09g2s: används råmaterial, produktionsteknik, sortiment

Vilken typ av stål är 09g2s? Vad är dess sammansättning? Vad är och av vilka standarder är ett rör tillverkat av detta stål - säg rör 219-8 09g2s? Vad är tillverkningstekniken för dessa produkter? Låt oss försöka hitta svaren.

Stål 09g2s

Detta är namnet på låglegerat strukturellt stål för svetsade metallkonstruktioner. Utbudet av arbetstemperaturer är från -70 till + 425ї, vilket möjliggör användning av materialet bland annat i de mest allvarliga klimatzonerna, liksom för transport av högtemperaturgaser och vätskor.

Den totala kemiska kompositionen är som följer:

Kärleksfullt, i namngivningssystemet som antagits i Ryska federationen anger namnet på stålkvaliteten mängden kol i 0,09% och inte det maximala tillåtna 0,12. De återstående symbolerna betecknar mangan (upp till 2%) och kisel (mindre än 1%).

Vad mer kan du säga om detta varumärke:

• Det är starkare än de flesta stål., vars pris ligger på ungefär samma nivå (ca 25 000 rubel per ton).
• Hög viskositet, associerad med en liten mängd kol, fortsätter även i svår frost.
• Vad är särskilt användbart - vid svetsning finns det ingen härdning eller överhettning, påverkar plastegenskaper. (Se även artikeln Butt-Weld Pipe: Funktioner.)

rör

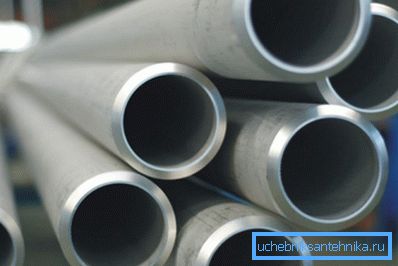

Vilka rör av stål 09g2s finns i försäljning? Eftersom vi arbetar med ett exceptionellt starkt metall är det logiskt att anta att denna kvalitet kommer att vara efterfrågan. Och faktum: Stål är efterfrågat främst i tillverkningen av sömlösa rör.

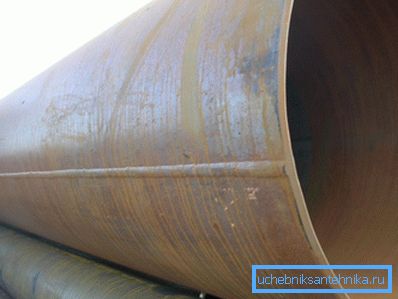

Skälen är ganska tydliga: den längsgående elektriska svetsningen kommer alltid att vara rörelsens svaga punkt. Och där speciellt motståndskraft mot hydrauliskt tryck behövs försöker de bli av med det.

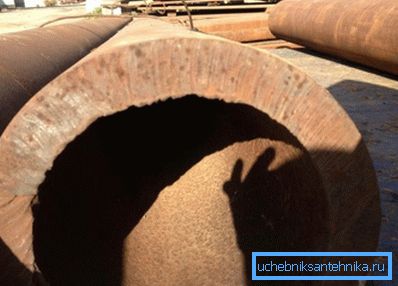

Vad används sömlösa rör för? Det är uppenbart att för styrning av hushållsapparater med egna händer är deras styrka något överflödig: tillämpningsområdet är högtrycksledningar med olika syften. Röret 168x14 St 09g2s med en väggtjocklek på 14 millimeter är sålunda utformat för ett arbetstryck på över 11 MPa (100 atmosfärer).

Produktionsteknik

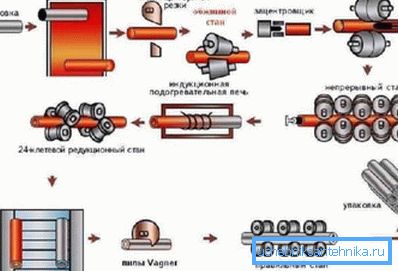

Modern industri producerar sömlösa stålrör på två huvudvägar - varm och kall deformation. Vad betyder detta i praktiska termer? Vi beskriver kort de huvudsakliga produktionsstadierna.

Hot deformation

1. Fast cylindrisk räffla (stång) placeras i en ugn, där den värms till en temperatur vid vilken stålet blir plast.
2. Vid piercing millen blir röret till en ihålig cylinder - en ärm.
3. En dorn belagd med värmebeständiga smörjmedel införs i hylsan och bildar dess inre diameter.
4. Efter uppvärmning rullas hylsan på dornen och successivt minskar dess diametervalsar.
5. Kalibrerad och avkyld billett efter demontering av dornen skärs i bitar av önskad längd, skickas kvalitetskontroll och skickas till färdigvarupaketet.

Kall deformation

Den viktigaste skillnaden i denna teknik är att efter piercingsverket kyls hylsan och genomgår deformation med en temperatur långt under punkten för omkristallisering av stål.

Viktigt: Efter rullarna tempereras arbetsstycket (värme följt av långsam kylning). Sålunda avlägsnas de inre spänningar som ackumuleras under deformationsprocessen, vilket positivt påverkar duktiliteten och slutproduktens slutliga styrka.

profilering

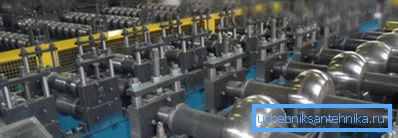

En sömlös profilrör - kvadratisk eller rund - erhålls från samma runda billet, återigen genom deformation i rullarna med förberedande uppvärmning eller efterföljande värmebehandling.

sortiment

Vilka storlekar av rör kan du hitta på försäljning? Bordsområdet av varmvalsade rör finns i GOST 8732-78, kalldeformerad - i GOST 9734-75. För profilprodukterna finns det egna standarder: Kvadratisk produktsortiment finns i GOST 8639-82, rektangulärt - i GOST 8645-68.

Varmvalsad

Enligt GOST 8732-78 tillhandahålls följande storlekar:

• Diameter - från 20 till 530 mm.

Obs! I samordning med kunden kan produkter med en diameter på 550 mm tillverkas.

• Väggtjocklek - från 2,5 till 75 mm.

Förutom listan över storlekar innehåller standarden instruktioner för tillverkare om gränsvärdena:

Kall bildad

Enligt GOST 8734-75 har kallvalsade rör ett något annorlunda intervall av storlekar.

• Minsta ytterdiameter är 5 mm, maximalt 250.
• Väggtjocklek - från 0,3 till 24 mm.

Befintliga toleranser:

• För en ytterdiameter på upp till 10 mm är en avvikelse av högst 0,15 mm tillåten.
• För 10-30 - 0,30 mm.
• För 30-50 - 0,4 mm.
• När tvärsnittet överstiger 50 mm, bör avvikelsen inte överstiga 0,8% av det nominella värdet.

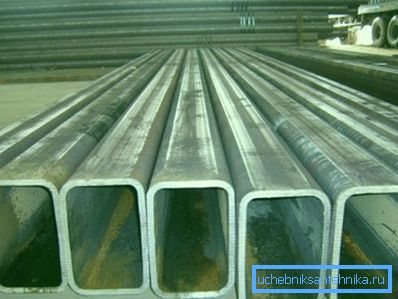

rektangulär

Storlekarna sträcker sig från 15x10 till 180x150; Dessutom ger standarden särskilda storlekar - upp till 230x100. Väggtjocklek - från 1 till 12 (för produkter med specialstorlekar - upp till 20) mm.

kvadrat

Här är minsta storleken 10 mm med en millimetervägg. Maximal - 180 med en väggtjocklek på 14 mm.

slutsats

Vi hoppas att vi kunde tillfredsställa läsarens nyfikenhet inom området för bekanta med ganska exotiska typer av rörprodukter. Som alltid kommer videon i den här artikeln att erbjuda ytterligare information. Lycka till!
