Rektangulära rör: tekniska specifikationer och mätare

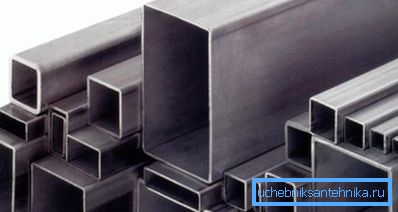

Delar som har ett inre hålrum och ett tvärsnitt i form av en kvadrat eller rektangel kallas formade rör. De används ofta för att göra olika mönster med egna händer. Materialet nedan gör att du kan sortera ut hela sortimentet av befintliga delar och välja produkter som bäst passar dina behov.

Egenskaper av rektangulära rör

Tillverkningsprocess

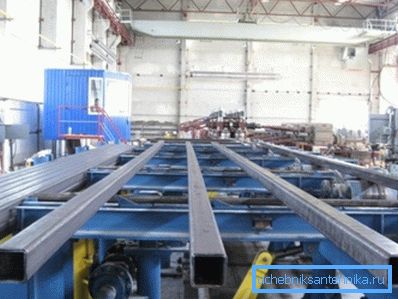

Profilmetallrör kan tillverkas på två sätt:

1. Genom rullande runda produkter. För att göra detta, ta delen av önskad diameter och bearbetas med hjälp av en valsverk. Beroende på vilken teknik som används, gäller storleken och materialet på delarna följande:

• varmvalsning - ett runda rör behandlas efter det att det har värmts till en viss temperatur;
• kallt arbete - byte av rörets form sker utan föregående värmebehandling

1. Genom att trycka på. I detta fall är röret bildat av en plan billet följt av svetsning av en längsgående söm.

Fördelarna med profilerade produkter

Materialet har många fördelar framför cirkulära delar:

1. Även med stor fysisk ansträngning är produkten praktiskt taget inte föremål för deformation.
2. Färdiga metallkonstruktioner från kvadratiska och rektangulära rör är mycket slitstarka. Dessutom skiljer de sig från ett lägre pris, eftersom den ihåliga formen minskar mängden metall som används (i motsats till fittings och kvadratstavar). (Se även artikeln Hot-Rolled Pipe: Funktioner.)
3. Profilprodukterna har mindre vikt jämfört med fulla delar.
4. Korrekt valda rektangulära eller kvadratiska detaljer kan användas för tillverkning av strukturer av mycket komplex form. Den böjer bra utan deformation och är lättare att svetsa med andra delar.
5. Produkten har en lång livslängd (särskilt de som är gjorda av icke-järnmetaller).

Produktens storlek bestäms utifrån de uppgifter som den är avsedd för. Vissa typer av profilrör är gjorda av speciella stålkvaliteter som kan motstå aggressiva miljöförhållanden. Sådana delar används för installation av borriggar i öppet hav och områden med mycket låg lufttemperatur.

Var uppmärksam! Användningen av metallkonstruktioner från profilerade delar kan avsevärt minska mängden betong som används och följaktligen minska konstruktionens vikt. Tack vare detta kan du snabbt bygga höghus och bygga en mindre massiv grund för dem.

Typ av rör med rektangulär sektion

Regulatory options

Sortimentet av rektangulära rör enligt GOST är ganska olika. De klassificeras enligt olika kriterier, vilket gör att du medvetet kan närma dig valet av sorten du behöver.

General GOST för profilerade rör har numret 13663-86.

Enligt detta dokument finns det flera tekniker som producerar produkter:

• varmvalsad sömlös
• kall formad sömlös
• formade elektriska;
• kallformade elektriska produkter.

Separat finns följande standarder som styr delarnas tekniska egenskaper:

• rektangulära produkter - enligt GOST 8645-68;
• kvadrat - enligt GOST 8639-82.

Ovanstående instruktioner föreskriver att tillverkade modeller ska ha följande parametrar:

• bredden på sidan av kvadratdelen är från 10 till 180 mm (från 32 till 60), och väggtjockleken är från 1 till 14 mm (från 4 till 6);
• Dimensionerna på en rektangulär produkt ska vara 15x10 mm (28x25) och väggtjockleken från 1 till 12 mm.

Produktens längd beror på produktionsmetoden. I mer detalj anges dessa parametrar i tabellen.

Tillämpningsområde

De viktigaste fördelarna med produkterna är uppenbara:

• hög böjhållfasthet;
• liten vikt;
• gott motstånd mot olika belastningar.

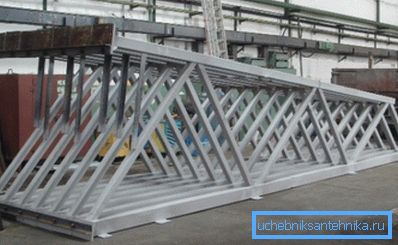

På grund av detta fördelas profildelarna i många branscher. Produkterna kommer i olika storlekar, de kan ges nästan vilken form som helst. De flesta av de komplexa metallstrukturerna är gjorda av kvadratiska eller rektangulära rör.

Huvudområdet för det aktuella materialet:

• konstruktion av bärande konstruktioner med låg vikt;
• byggarbetsplatser för olika funktionella ändamål;
• installation av metallstöd och tvärstyvhetsstänger;
• skapa lådor för att lägga kablar och så vidare.

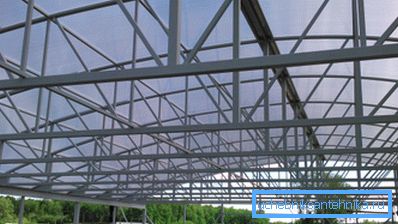

Från de aktuella produkterna är det mycket lätta och slitstarka ramar. Eftersom det här materialet är brett distribuerat inom bilindustrin, används det för tillverkning av reklam och andra liknande strukturer.

Produkter gjorda av kärnelement innehåller 30-40% mindre metall, vilket möjliggör användning av mindre massiva fundament, vilket ytterligare minskar den beräknade byggkostnaden.

För att ansluta delar av ledningar används vanligtvis:

• elektrisk svetsning;
• skruvplugganslutning.

Andra funktioner

Tack vare förstyvningsribben som bildas av de fyra hörnen av en rektangel eller kvadrat, är röret mycket hållbart eftersom det används allmänt vid byggandet av byggnader. Dess låga vikt och inre hålighet påverkar praktiskt taget inte styvheten hos den krökta sektionen.

Detta beror på att när böjda faller huvudbelastningen på kanterna. I det här fallet, på grund av bristen på en kärna, är den senare inte föremål för förstörelse och allvarlig deformation. Huvuduppgiften är att välja den korrekta delen av delen.

En annan viktig faktor är kostnadseffektivitet. På grund av det faktum att kostnaden för profilerade rör är ungefär ett kvartal lägre än för konventionella produkter med liknande diameter, är det möjligt att avsevärt spara på förvärv av material för konstruktion. Dessutom är de lättare att transportera, lagra och montera på släta ytor.

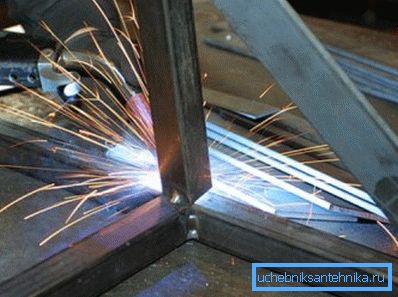

Anslutningen av dessa delar sker med hjälp av automatiska och halvautomatiska svetsmaskiner. En sådan söm har ökad styrka, eftersom det är kvadratiska och rektangulära rör som används för att skapa komplexa och massiva metallstrukturer.

Tips! När du köper rör för konstruktion, var noga med att kontrollera dess kvalitet. Rörets vikt måste exakt matcha parametrarna som anges i GOST.

slutsats

Rektangulära och fyrkantiga rör är ett utmärkt material som används allmänt inom byggbranschen. Med hjälp av dem kan du inte bara designa fasta och tillförlitliga byggnader, utan också minska de beräknade kostnaderna för arbetet avsevärt. Mer detaljer om detta finns i videon i den här artikeln.
