Pvc-korrugerad plaströr för elektriskt arbete

Vid extern eller intern läggning av lågströmsledningar och nätledningsledningar är det viktigt för säker och oavbruten drift att säkerställa tillförlitligt skydd av matningskabeln från fukt och yttre mekaniska skador.

I det här fallet är det lämpligaste skyddsskyddet ett flexibelt korrugerat rör av styv polyvinylklorid, vars användning hjälper till att lösa flera problem samtidigt.

Användning av korrugerade rör i enskild konstruktion

För att få en uppfattning om hur den elektriska installationen ska fungera korrekt kommer den här artikeln att diskutera de viktigaste aspekterna av att använda plastbandspapper när man lägger hemkabeln.

Dessutom presenteras en steg-för-steg-instruktion här som beskriver tekniken för att lägga kabeln i en skyddande krympt hylsa med hjälp av en trådprob.

Tekniska specifikationer

Omedelbart bör det noteras att denna typ av produkt konstruerades speciellt för installation av elnät, så att de fysikaliska egenskaperna och de viktigaste tekniska egenskaperna hos PVC-korrugerad rör helt överensstämmer med alla byggkoder och brandsäkerhetsbestämmelser.

1. Hård PVC påverkas absolut inte av fukt och de flesta frätande miljöer, resistenta mot ultravioletta strålar, åldras inte med tiden och försämras inte under påverkan av ozon, Därför kan den användas för både interna och externa verk.
2. Driftstemperaturintervallet är i intervallet -20 ° C till +80 ° C.
3. PVC är ett självsläckande material., som inte stöder självständig bränning, därför kan den användas för installation av elektriska ledningar, både i trä och i tegelbyggnader.
4. Minsta isolationsmotståndet vid en spänning på 500 V är 100 mΩ, och det dielektriska styrkan är minst 2 kV, som låter dig använda den i elektriska installationer med en spänning på upp till 1000 V.
5. Beroende på typen av rör är det nominella kompressionsmotståndet: för en lätt serie 320 N / 5 cm, för en tung serie - 750 N / 5 cm och för en super tung en - 1250 N / 5 cm.

Var uppmärksam! Det korrugerade röret levereras till detaljhandeln rullas upp i spolar från 50 till 200 m långa och priset beror huvudsakligen på ytterdiametern. Färgen är oftast ljusgrå (RAL 7035), men det finns också andra (svart, orange) färger.

Diameter urval

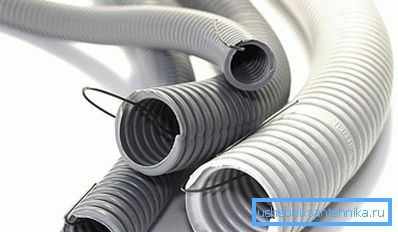

I enskilda bostadsbyggnader används oftast plastkorgar med en yttre diameter från 16 till 63 mm. Valet av önskad diameter bör göras i enlighet med ovanstående tabell 1, beroende på antal och tvärsnittsarea hos de använda trådarna.

Tabell 1.

Var uppmärksam! I enlighet med uppgifterna i tabellen kan man dra slutsatsen att de fysikaliska egenskaperna hos ett 16 mm korrugerat PVC-rör gör det möjligt att använda den för att lägga två eller tre trådtrådar med ett tvärsnitt på 1,5 till 2,5 mm?

tillämpningsområde

Baserat på övningen av att använda korrugerade ärmar i enskild konstruktion, när du utför elverk med egna händer, för det optimala valet av ytterdiametern, bör du följa följande regler.

1. Installation i rör av elektrisk installation av vägg- och taklampor - D = 16 mm.
2. Ansluta belysningsbrytare och konsumtionsbehållare - D = 20 mm.
3. Kabelläggning i plaströr mellan elpanel och fördelningsboxar - D = 25 m.
4. Anslutningen av den elektriska huvudpanelen med växelplattan - D = 32 mm.
5. För genomträngning av tak och golvtak, beroende på antalet ledningar, väljs en rördiameter av 40 till 63 mm.
6. För att lägga koaxial kan fiberoptiska och telefonkabeln användas korrugerad hylsa med en diameter av 16 till 25 mm.

Läggande teknik

Oftast produceras en plastkorgad muffa med en sond, det vill säga med en tunn elastisk metalltråd som ligger i sin inre lumen längs hela längden.

Närvaron av sonden försämrar det elektriska arbetet avsevärt och förenklar kabelns åtdragning i ett flexibelt korrugerat rör.

1. Innan du spänner på kabeln mäter du den nödvändiga mängden korrugerad hylsa och skär den försiktigt utan att sondkabeln skärs.
2. På platsen för skäret för att lösa upp ändarna av korrugeringarna i olika riktningar, och skär tråden med trådskärare, böja ändarna från utsidan till kanterna av röret, förhindra att den faller inuti.

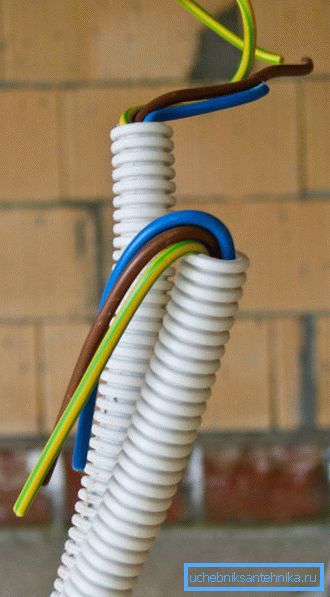

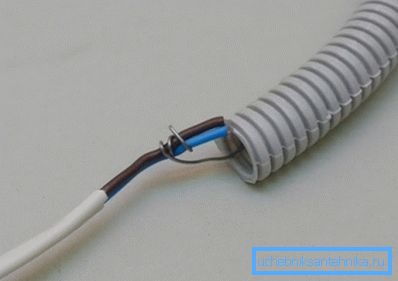

3. Slå en elektrisk kabel i ena änden av sonden, räta upp hylsan och dra åt ledningen hela längden på det korrugerade röret med en jämn rörelse över tråden.
4. Säkra trådens ändar med hjälp av knutar eller plastklemmar utanför den korrugerade hylsan, förhindra att de faller genom insidan.

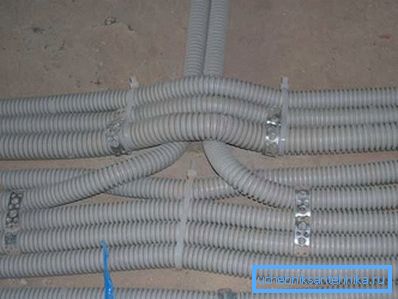

5. Placera plaströret med kabeln fast i den i den förutskurna skorstenen, eller fixa den till väggen med hjälp av speciella plasthållare.

slutsats

Efter att ha läst den här artikeln blir det tydligt att användningen av flexibelt plastband är en universell metod för att lägga kabelkommunikation vid byggandet av byggnader från vilket material som helst. För mer information kan du titta på videon i den här artikeln eller läsa liknande material på vår hemsida.
