Profilrör: hur man bestämmer kvaliteten på den köpta

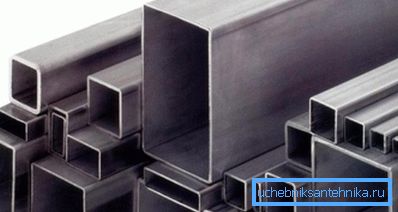

Ett formade rör är en ihålig metall inuti, med en kvadratisk, rektangulär eller annan tvärsnittsform (med undantag av den cirkulära). Denna typ av metall används i stor utsträckning i modern konstruktion för installation av olika komplexa strukturer.

För att beräkna olika tekniska parametrar är det nödvändigt att känna till den exakta vikten av det färdiga rörets mätmätare. Anvisningarna i detta material kommer att berätta i detalj hur man bestämmer de olika tekniska egenskaperna hos dessa delar.

Metoder för att bestämma vikten av profilerad metall

Varför behöver du veta denna indikator

Profilrörets massa är en av de egenskaper där du kan bestämma kvaliteten på de inköpta varorna. Den löpande mätaren av metallrull gjord enligt GOST innehåller en viss mängd material, eftersom massan helt överensstämmer med det värde som anges i detta regleringsdokument (detta uttalande gäller även för använda delar).

Annars finns det en kränkning av den tekniska processen, vilket kan leda till nedbrytningar av metallstrukturer under driften.

Den andra anledningen till att det är nödvändigt att bestämma hur mycket ett profilerat rör väger är att beräkna konstruktionens parametrar för de färdiga strukturerna.

Att veta massan av delar kan en erfaren ingenjör eller arkitekt beräkna:

• Belastar att den använda delen tål när den används i metallstrukturer.
• laster hon själv utövar på andra delar av en byggnad eller struktur.

Och vice versa, med en uppfattning om hur många meter ett format rör är i ton, är det möjligt att beräkna mängden material som behövs för konstruktion.

Var uppmärksam! Vid beräkningen av den slutliga massan av metallkonstruktioner är det nödvändigt att beakta massan av ytterligare delar, som exempelvis innefattar ett krabbsystem för formade rör och andra liknande beslag.

Parametrar som påverkar denna indikator

Profilrörets vikt beror först och främst på hur mycket metall och vilket märke det tog för att göra det.

Därför är de faktorer som massan beror på:

• tvärsnittskonfiguration - kvadrat, rektangel och så vidare;
• sidovidd - större saker kommer naturligtvis att väga mer av uppenbara skäl;
• delväggtjocklek - Ju mer den här parametern är desto hårdare detaljer kommer att vara;
• materialdensitet - Som det är känt är aluminium mindre tät än kolstål, därför kommer vikten på 1 meter av ett profilrör från den att vara mindre.

Beräkna vikten på den färdiga produkten

För tillverkning av metallkonstruktioner används oftast profilerade delar av rektangulärt tvärsnitt. Beroende på storleken på den framtida byggnaden eller strukturen används element med en bredd av 20 till 100 mm eller mer (se även artikeln Rektangulärt rör - dimensioner och egenskaper).

Naturligtvis kan deras vikt hittas i relevanta byggkataloger.

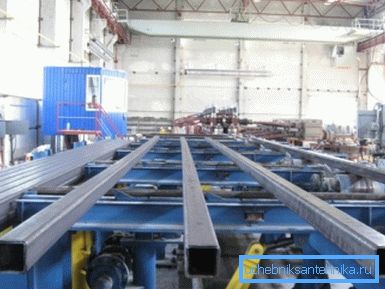

I praktiken är emellertid denna indikator inte alltid lika med normativet eftersom den påverkas av andra faktorer som uppstår i produktionsprocessen:

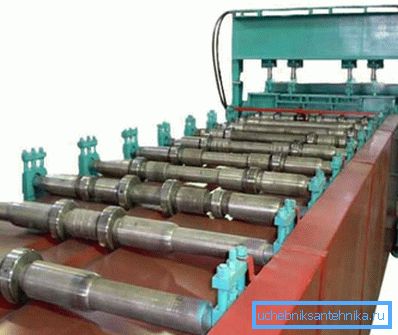

• vilken rullande maskin för profilrör användes;
• Vilken mängd föroreningar använder legeringen för att göra metall;
• vilka miljöförhållanden (temperatur, fuktighet) var vid tillverkningstillfället och så vidare.

Var uppmärksam! En liten avvikelse från massan i en eller annan riktning är inte bevis på äktenskap. Även priset på produkter beror inte på det.

GOST tillåter vissa kvoter för tillverkare. Det ligger inom ramen att det värde du definierar borde vara.

Så, för att beräkna konstruktionsindikatorerna för de metallkonstruktioner som produceras, oavsett förekomsten av åtföljande och regelbunden dokumentation, är det nödvändigt att beräkna de nödvändiga parametrarna med egna händer.

För att göra detta anger du följande parametrar:

• längden på de förvärvade profildelarna;
• väggtjocklek;
• sidans bredd.

De erhållna värdena är substituerade i följande formel:

Mn = S * 2 * (A + B) * p, var:

• Mp är massan per meter i kilo;
• S - väggtjocklek i meter;
• A och B - sidans bredd i meter;
• P är densiteten hos det material som produkten tillverkas av (7,86 g / cm3 för stål).

Beräkna mängden material som används

Vid förfarandet som beskrivits ovan bestämdes produktens vikt genom att multiplicera volymen material som användes för att göra röret med dess densitet.

Låt oss betrakta mer detaljerat hur man bestämmer värdet för den första faktorn i denna formel.

Det finns flera sätt att göra detta:

• genom att bestämma skillnaden mellan volymen av allmetallstaven, vilken är ett rör och volymen av det inre (tomma) utrymmet;
• genom att beräkna volymen av ett plattmetallark, från vilket den formade delen därefter gjordes;
• genom att summera volymen på varje fas av produkten (detta gjordes i föregående avsnitt).

Låt oss sluta med den första metoden:

1. Vi tar en liten del, vars vikt vi behöver bestämma.
2. Mät längden på denna bit.
3. Vi bestämmer de yttre dimensionerna och dimensionerna på det inre utrymmet (i tvärprojektion).
4. Då multiplicerar vi separat alla värden för det externa och interna avsnittet.
5. Därefter måste du subtrahera det andra värdet från det första värdet och så småningom få volymen av metallen som du brukade göra den produkt du köpt.
6. Slutligen ersätts det resulterande värdet av volymen i ovanstående formel.

Det andra sättet är följande:

1. Väggtjockleken mäts. Detta värde är konstant för produkten, eftersom de svetsade profildelarna är gjorda av plåt.
2. Ställ den yttre omkretsen på tvärsnittet av den uppmätta produkten.
3. Därefter måste du multiplicera tjockleken, omkretsen och längden på arbetsstycket. Få det belopp som spenderas på produktion av metallrullmaterial.

Var uppmärksam! Den sistnämnda metoden är absolut inte lämplig för att bestämma mängden material som används vid tillverkning av profilerade produkter genom att rulla. I det här fallet motsvarar ståndpunkten att väggtjockleken är densamma i hela produkten inte sanningen och därför kommer beräkningarna att vara felaktiga.

slutsats

Trots att vikten av de profilerade rören är specificerad i regleringsdokumenten och medföljande dokumentation, är det nödvändigt att dessutom bestämma det själv. Först då kan vi garantera att beräkningarna av massan och styrkan hos de metallstrukturer som byggs upp kommer att vara korrekta (se även artikeln Stålrör - Typer och Egenskaper).

Du kan lära dig mer om den här frågan från videon i den här artikeln.
