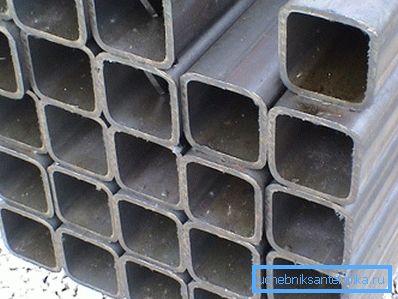

Profilrör 20x20 - en kombination av nåd och styrka

Korrosionsskyddade rör med kvadratisk snitt uppmärksammar deras ökade motstånd mot aggressiva medier och mekaniska belastningar. Ergonomisk design gör att du kan spara utrymme under installationen och skapa en mängd hållbara konstruktioner.

Detaljer om profilens pipeline

Profilen rostfritt rör 20x20 skiljer sig främst i dess fysiska och mekaniska egenskaper. De har tillämpats inom kemi-, pappers-, läkemedels-, energi- och bilindustrin, jordbruk och reklam. Kvaliteten på rullade produkter beror direkt på överensstämmelse med produktionsteknik, kvalitetskontroll etc.

Regleringsramen

Med hänsyn till korrosionsbeständigheten och produktionsmetoden kan flera standarder särskiljas för en fyrkantig rostfri rörledning:

• huvuddokumenten kan betraktas som GOST 8639-68, GOST 8639-82 och GOST 30245-2003. De innehåller grundläggande information om dimensioner, toleranser, kvalitetskontroll, vikt etc. Med hjälp av dessa dokument kan du också ta reda på den ungefärliga vikten, till exempel är vikten på ett 20x20x2 profilrör lika med 1,075 kg / linjär mätare. m;

• GOST 11068-81 - Eftersom rörledningen är tillverkad i rostfritt stål, är det formellt föremål för kraven i detta dokument. Endast det konstanta omnämnandet av diametern i dokumentets text kan förvirra, med hänsyn till den kvadratiska sektionen ser det löjligt ut;
• Beroende på produktionsmetod (varm eller kallvalsad) kan du använda GOST 9940-81 (varmvalsat rör) och GOST 9941-81 (kallvalsad).

Hur är profilen för rörledningen

Korrosionsbeständigt profilrör 20 20 2 är som regel gjord av strukturella austenitiska stål (duktil korrosionsskyddande) enligt DIN 2395.

I detta fall kan 2 produktionsmetoder användas:

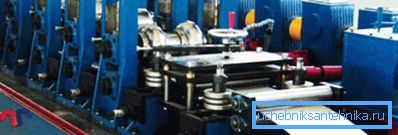

• svetsad. Produktionsinstruktionen ser ut så här: ett oändligt stålband med konstant bredd skärs, sedan böjs den i ett cirkulärt tvärsnitt (kanterna är inte svetsade ännu), sedan svetsningen, avlägsnandet av svetsen utförs. Den önskade tvärprofilen ges genom att passera den genom rullarna. I det här fallet uppstår inre spänningar oundvikligen i metallen, för deras borttagning värmer produkten upp;

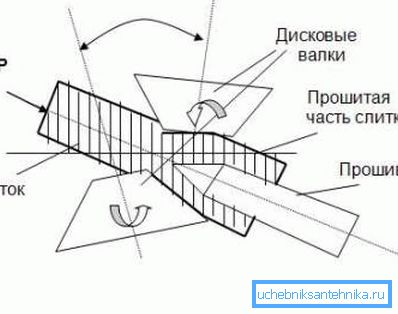

• När det gäller sömlös teknik, blinkar arbetsstycket först och släpps sedan genom rullarna för att ge önskad tvärsnittsform. I detta fall kan runda sömlösa rör användas som råmaterial för produktion av en fyrkantig rörledning. Denna produktionsmetod gör slutprodukten dyrare jämfört med användningen av svetsning.

När det gäller hur mycket profilröret kostar 20-20, beror allt på vilken produktionsmetod som användes. Således kommer en konventionell fyrkantig rörledning med en sektion på 20x20x1 att kosta 221 rubel / 1 m. För storskalig konstruktion är det mer bekvämt att använda med kostnaden för 1: a ton valsat stål, i vilket fall kostnaden kommer att vara 382800 rubel / 1 ton (priset gäller stål 08-12Х18Н10).

Typer av svetssvetsning

Produktionen av ett kvadratiskt profilrör av rostfritt stål sker på 2 sätt. I det första fallet används remsor (ämnen), från vilka rör dras. I andra hand svetsas produkterna av metallplåtar.

Det finns flera typer av svetsning:

• TIG (volframelektrod i en inert gas utan tillsatser);
• plasma med TIG;
• högfrekvent ström;
• laser;
• elektronstråle.

Rörprofilen 20x20x2 har ett stort tillämpningsområde, vilket direkt beror på typen av svets. Svets kvalitetskontroll utförs enligt GOST 3242 - 79 och GOST 30245-2003.

Var uppmärksam! Priset på ett rör med en svetsad söm tillverkad av högfrekventa strömmar är 10% lägre än för analoger med TIG-svetsning. Samtidigt är svetsens styrka på samma nivå.

Yta för varje smak

Profilröret ser väldigt fint ut på grund av ytan, vilket är:

• matt (Matt, Mill finish);
• polerad (borstad). Graden av bearbetning har flera nivåer upp till det smidigare och har beteckningarna Satin 180, 320 eller 400 Grit;
• spegel, vilket beror igen på graden av polering (Mirror 400 eller 600 Grit).

Utländsk märkning av rörytor av AISI-stål är något annorlunda:

• 2B - matt;
• VA - spegel;
• 4N - polerad.

Kvaliteten på ytfinishen påverkas inte av styrkaindikatorerna. Om allt arbete är gjort för hand, bör valet från de föreslagna alternativen göras snarare på grund av huruvida rören kommer att vara synliga. Om de fungerar som ett inslag i inredningen, ska ytan väljas med hänsyn till rummets inredning.

Omfattning av profilrörledningen

En liten sektion tillåter inte att den används som bärande element under svåra belastningar. Men styvheten hos kvadratkroppen är tillräcklig för uppfattningen av massor av medelstorlek. Fördelarna med en fyrkantig rörledning bör innefatta en relativt liten vikt, till exempel är vikten av ett 20x20x2 profilrör ca 1,175 kg / bar. m.

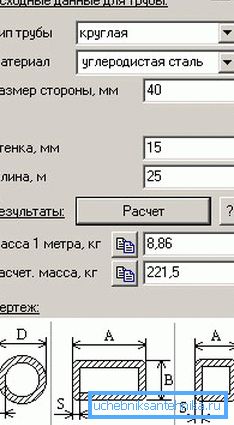

Var uppmärksam! Vikten av röret i borden är i genomsnitt, men i verkligheten beror det på materialets densitet. För att noggrant beräkna rörledningens vikt kan du använda speciella räknare.

När det gäller specifika exempel på användningen av ett fyrkantigt rör med en liten sektion kan vi ge följande exempel:

• för produktion av möbler (främst skolan och i olika offentliga institutioner);

• i byggandet av staket av olika typer - som ram. I detta fall är belastningen på metallen liten och du kan använda små storlekar;

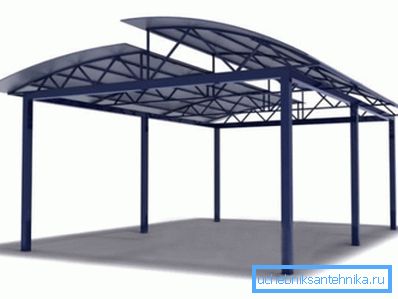

• Vid konstruktion av olika skjul, under konstruktion i tempererade klimat, är det nödvändigt att ta hänsyn till effekten av snöbelastning och vikten på 1 meter av ett format rör 20x20x2 (1,175 kg / 1 m);

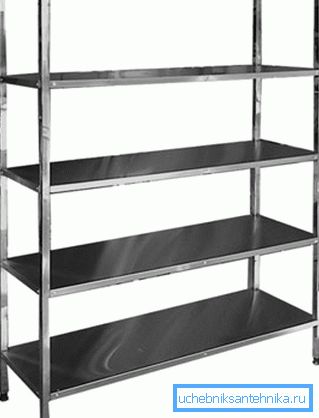

• När du dekorerar inredningen i rummet kan fyrkantiga rör användas för att bygga eleganta hyllor och hyllor.

Sammanfattningsvis

Ett fyrkantigt rör med en liten del av rostfritt stål har ett antal viktiga egenskaper. Det viktigaste är att förutom hög hållfasthet och styvhet har det också ett utmärkt utseende, och korrosionsbeständighet gör att den kan användas under nästan alla förhållanden (se även artikeln Pipe 60x40 mm - egenskaper och vikt).

På grund av detta kan en sådan ledning användas både inuti rummet och i konstruktionen av en ram för ljuskonstruktioner. Videon i den här artikeln visar ett exempel på att använda en profilrörledning som en ram för ett staket.
