Profilrör 100x100: huvudegenskaper och egenskaper hos

I denna artikel kommer vi att prata om hur mycket ett kvadratrör väger med en sida på 100 mm. Dessutom beaktar vi de grundläggande metoderna för tillverkning av sådan metall och dess användning. Intresset för de tekniska egenskaperna hos profilrör med sådana standardstorlekar är inte av misstag, eftersom denna typ av rullade produkter är den optimala lösningen för användning i byggande och på många andra områden.

Innan vi talar om de tekniska egenskaperna som bestämmer användningsområdet för denna metall, överväga egenskaperna hos industriell tillverkning av rör med ett kvadratiskt tvärsnitt av tvärsnittet.

Tillverkningsegenskaper

Profilrör 100 med 100 för 3 eller analoger med större väggtjocklek tillverkas i enlighet med två huvudscheman:

• produktion av runda rör genom deformation på en valsverk;
• produktion av en hel cykel.

Tänk på detaljerna i dessa metoder.

• Tillverkningen av rullade produkter med en kvadratisk sektion från en korg med en rund sektion kännetecknas av enkelhet och korta tidsfrister.

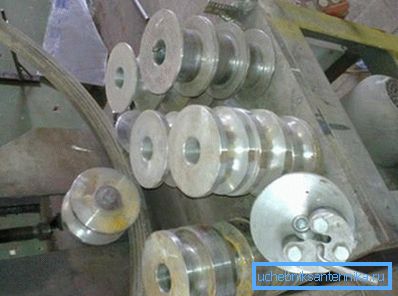

I huvudsak passerar det färdiga röret med den önskade diametern genom ett system av formningsvalsar, vilka deformerar arbetsstycket. Fördelen med tekniken är valsverkets små dimensioner och som ett resultat möjligheten att genomföra produktionsprocessen i ett område med begränsat utrymme.

Elektrisk värmda sömlösa rör i längd eller kalltyp används som ämnen.

Avslutat stål präglas av ett lågt produktionspris kombinerat med låghållfasta egenskaper. Därför används sådana produkter i stor utsträckning där det inte finns någon överdriven mekanisk belastning.

• Profilrör 100x100x3 kan tillverkas på hela cykellinjen. I detta fall kommer den färdiga produkten att ha högre styrka och motstånd mot mekaniska belastningar.

Denna teknik innebär användning av remsor - valsad plåt. Beroende på metallens tjocklek varierar väggtjockleken hos den färdiga valsprodukten.

En fullständig produktionscykel involverar skärning av remsan i remsor av önskad bredd, kall eller varm bildande en fyrkantig billet och svetsning av en längsgående svetsning. När profilröret är klart utsätts det för värmebehandling för att lindra trötthetspänningar.

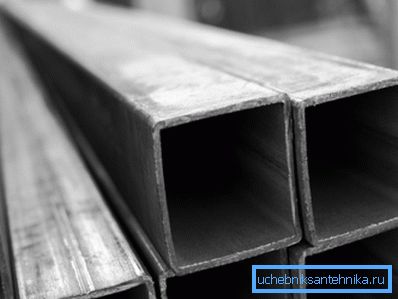

I slutänden utsätts den färdiga produkten för zinkbehandling för att säkerställa optimala korrosionsegenskaper.

Viktigt: Profilröret kan tillverkas med låga kolstål eller rostfria legeringar, vars vikt med samma dimensioner av produkten kan skilja sig väsentligt.

Så, efter att vi har beaktat egenskaperna i produktionsprocessen bestämmer vi rörens vikt och hur denna parameter påverkar prestandaegenskaperna hos de rullade produkterna.

Hur många fyrkantiga rör väger 10 till 10 cm

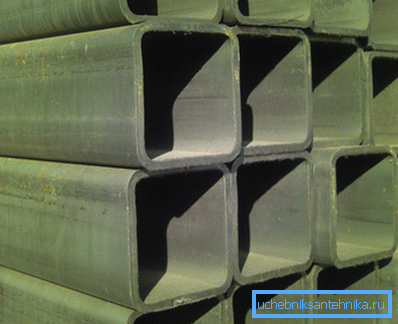

Vikten av en meter av ett profilrör 100x100x4 bestäms av väggtjockleken och materialet som används vid tillverkningen. Exempelvis kommer massan av produkter från vanligt svart stål att vara något högre än om denna produkt gjordes av rostfritt stål.

De mest populära modifieringarna med följande väggtjocklek: 3, 4, 5 och 6 mm. Sådana rör tillverkas med användning av 3PS / SP5-stål. Rullning kännetecknas av duktilitet i kombination med tillräcklig styrka.

Parametrarna för denna metall bestäms av kraven i GOST 8639-82.

Enligt denna standard:

• vikten av profilröret 100x100x3 är 9,34 kg;
• vikten av profilröret 100x100x4 är 12,36 kg;
• vikten av profilröret 100x100x5 är 15,3 kg;
• profilrör 100x100x6 väger 18,24 kg.

Viktigt: Genom de enklaste beräkningarna i en ton valsad metall med en väggtjocklek på 6 mm kan det vara lite mer än 58 meter.

Nu när vi vet vilken vikt och storlekar som är typiska för profilvalsade produkter med en sida på 10 cm, överväga vad användningsområdet för sådan maskinvara och var de kan användas med egna händer.

Tillämpningsområde

När vi har bestämt att vikten på 1 meter av ett format rör 100x100x3 är något mindre än 9,5 kg, kommer vi att överväga de viktigaste användningsområdena för denna metallrulle.

Tillämpningsområdet är omfattande och innefattar följande:

• industriell konstruktion med användning av metallkonstruktioner av ramtyp;
• individuell konstruktion av låghus och hushållsobjekt;
• maskinteknik och bilindustrin;
• jordbruk;
• metallgruv- och bearbetningsindustrin;
• varvsindustrin;
• Produktion av reklamanläggningar
• Produktion av moderna möbler (används av rostfritt stål).

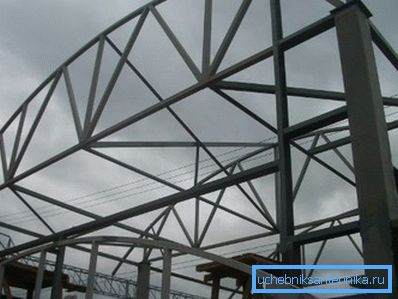

Vid industriell konstruktion används ett profilrör på 100 till 100 för 4 eller tjockare för montering av stödramar vid konstruktion av höghus.

För sådana ändamål används produkter med en maximal väggtjocklek tillverkad med kolstål. Detta material är tillräckligt elastiskt vilket gör att ramkonstruktionen kan svara ordentligt på mekaniska belastningar.

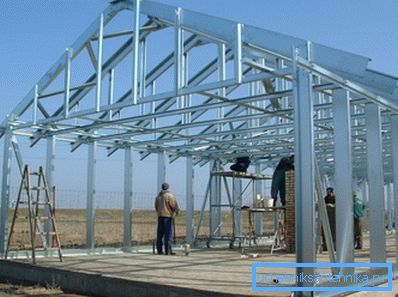

Inte bara ramar, men även karmar som används vid konstruktion av stora taksystem är överallt kokta från metallvaror, och balkar är också gjorda för att förstärka tak. I enskild byggnadsmetall med kvadratisk eller rektangulär tvärsnittsform används för att stärka fundamenten och väggarna samt stödjappar för enhetens staket.

I bilindustrin används metallprodukter med kvadratiska och rektangulära sektioner vid montering av slitstarka ramar för lastbilar och släpvagnar. På grund av den ihåliga konstruktionen är vikten på en meter av det formade röret 100x100x5 liten, vilket i sin tur gör att lastfordon blir mindre tunga.

Den mest relevanta hittills är omfattningen av de rullade produkterna sammansättningen av reklamstrukturer. Reklambannor och paneler kännetecknas av stor storlek och hög vindkraft vilket ställer höga krav på stabiliteten hos stödstrukturerna.

Stabiliteten hos valsade produkter med en kvadratisk sektion är en storleksordning högre än de liknande egenskaperna som är typiska för rundrör. Därför kan strukturer som är sammansatta av ordentligt utvalt material installeras även i de mest blåsiga områdena utan risk för att hela konstruktionen kollapseras.

Egenskaper hos montering av metallkonstruktioner

När man monterar metallkonstruktioner, förr eller senare, undrar man hur profilröret 100x100x4 böjer sig korrekt.

Med tanke på de stora storlekarna är det inte möjligt att använda speciella böjmaskiner på en byggarbetsplats eller i fältförhållanden. Därför har effektivare metoder utvecklats för att ge metallrullen den nödvändiga formen.

Anvisningarna för tillverkning av metallbåge är följande:

• Rörets längd är konventionellt uppdelad i flera segment, vars gränser är ritade på metallen.
• Därefter beräknar vi böjningsvinkeln på snittet längs segmentets kant, så att en båge bildas som ett resultat.
• Med en cirkelsåg klippte vi ut metallfragmenten från de tre väggarna så att den fjärde ojämna väggen riktas mot bålets yttre sida.
• I nästa steg böjs strukturen längs linjen av de snitt som gjorts.
• Den färdiga bågen kokar längs linjen i de erhållna lederna.

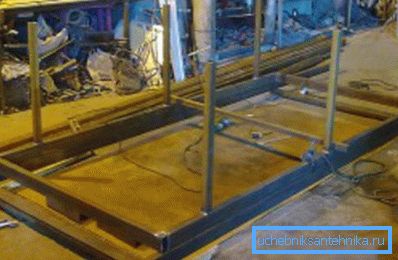

Instruktionen för att ansluta metallstrukturer vid montering av olika konstruktioner gör det möjligt att använda två metoder:

• anslutning genom elektrisk svetsning;
• skruvförband för vilken en speciell anslutningsfläns är svetsad på rörändarna.

Både det och andra sätt att ansluta hävdas, vilket ger den erforderliga hållbarheten på villkor av professionell prestanda.

slutsats

Metallkonstruktioner har länge använts i byggande och andra lika viktiga områden. Men det var med början av tillverkningen av rör för utvisning av metallramar började visa de optimala hållfasthetsegenskaperna och det maximala motståndet mot mekanisk spänning.

Med introduktionen av rullade produkter på marknaden har möjligheterna till byggande av höghus, uppförande av industrianläggningar mm ökat avsevärt. Om du har några frågor kan du hitta mer användbar information genom att titta på videon i den här artikeln.
