Profil rektangulärt rör - mått och egenskaper

Profilerade rektangulära rör är en speciell typ av rörvalsade produkter. Unikheten hos denna produkt ligger främst i den icke-standardiserade tvärsnittsformen. I den här artikeln tar vi en närmare titt på funktionerna i dessa produkter, deras befintliga dimensioner och omfattningen.

Egenskaper hos profilrör

Den ovanliga formen på tvärsnittet av denna produkt beror främst på dess syfte. Rektangulära och fyrkantiga rör används inte i rörledningar, men används i rammetallkonstruktioner. Faktum är att det ihåliga röret har samma styrka som allmetallstaven och väger 30-40 procent mindre.

Användningen av detta material gör det möjligt att minska massan av metallstrukturer och deras kostnader, medan deras styrka och kostnad kommer att förbli oförändrade. Det bör dock noteras att dessa egenskaper hos produkten endast är om de är gjorda enligt GOST 8645-68.

Med andra ord har formade rör endast hög styrka endast vid vissa sektionsstorlekar. Även en liten avvikelse från normerna kan påverka metallstrukturen eller öka dess massa.

Dessutom är konstruktionsberäkningar av balkar av stålkonstruktioner för styvhet vanligtvis baserade på standarddimensioner, vars värden anges i tabellerna i motsvarande statsstandarder. Om storleken på profilerna inte uppfyller kraven visar därför att beräkningarna är felaktiga.

Vilka storlekar beror på

Under storleken bör förstås:

• Höjden på väggarna på produkten;
• bredd;
• tjocklek;
• Rundningsradie.

Alla dessa parametrar är vanligtvis beroende av metoden för tillverkning av produkter.

I industrin för närvarande finns det tre tekniska processer för produktion av dessa produkter:

• Teknik för kall deformation av ett standardrör;
• Hot deformationsteknik;
• Profilformning och efterföljande svetsning av rörledningar.

Funktionerna hos dessa tekniska processer påverkar:

• Metoden för anpassning (kalibrering) av profilen av produkterna;
• Väggtjocklek;
• Rundningsradie mm

Därefter överväga mer i detalj produktegenskaperna från olika produktionstekniker.

tillämpningsområde

Omfattningen av profilerade rör är mycket omfattande.

Oftast används de:

• Under konstruktion - under byggandet av olika paviljonger, skjul, bås etc.
• Vid tillverkning av möbler - hyllor, hyllor, skolmöbler mm
• Bilindustrin - vid tillverkning av släpvagnar och ramar mm
• Jordbruk - för växthusgaser av rör och andra vissa strukturer.

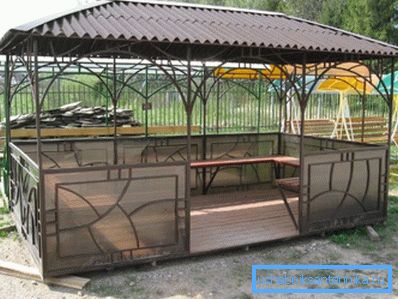

Naturligtvis kan detta material också vara användbart i hushållet, gazebos, staket, trädgårdsmöbler, trappor och mycket mer kan göras av det med egna händer.

värdighet

Bland fördelarna med detta material är följande punkter:

• hållfasthet;
• Låg vikt;
• Prisvärd, tack vare hålrumsmaterialet;
• Stort sortiment - tack vare detta kan du hämta en produkt med den lämpligaste sektionsstorleken.
• Plastitet - om nödvändigt kan produkten böjas, exempelvis med en båge.
• Enkel installation på grund av låg vikt. Monteringsanvisningarna består av den vanliga svetsningen av delar.

Tips! Du kan montera metallverket inte bara genom svetsning utan även på bultar. En sådan förening används vanligtvis för prefabricerade ställningar, byggnadsställningar, all slags kommersiell utrustning etc.

Typer av formade rör

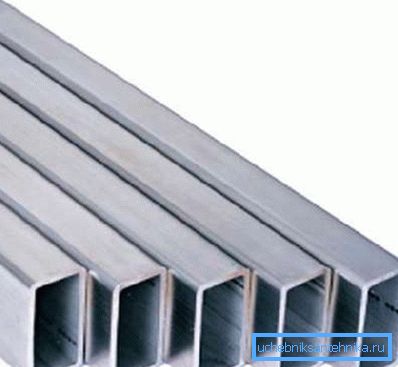

Varmvalsad

Varmvalsad tillverkningsprocess av dessa produkter är följande:

• Billetet i form av en hylsa eller ett glas värms för att öka plasticiteten.
• Därefter rullas rännan av formningsvalsar, varigenom ett rör med ett cirkulärt tvärsnitt bildas.
• Därefter skickas halvfabrikat till en gjutpress, där den omvandlas till en fyrkantig, oval eller rektangulär produkt.
• Nästa steg är att kyla räfflen och rulla den runt sizingrullarna.
• När produkten är klar värms den till kornets formning och kyls gradvis under naturliga förhållanden. Med denna funktion kan du ta bort spänningen i kristallgitteret.

Resultatet är en produkt som uppfyller statens standarder, enligt vilken rörväggens storlek får inte vara mindre än 60 mm. dvs Om sektionen har en rektangulär form kan rektangelens höjd inte vara mindre än det angivna värdet.

Sortimentet av ett profilrektangulärt rör enligt GOST 8639 - 82 (per kvadratprofiler) innehåller cirka två dussinstorlekar. Samma storlek bestäms av GOST 8645-68. Dessutom varierar sektionens dimensioner från 60x60 mm till 230x100 mm. Det är sant att produktionen av varmvalsat kvadratrör tillåter en gräns på 180x180 mm.

Vad gäller de andra storlekarna kan profilrektangulära rör enligt GOST 8639-82 ha:

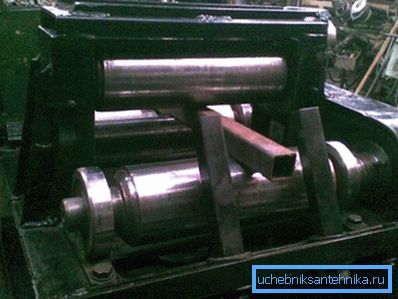

Kallvalsad

Tekniken för tillverkning av kallvalsade profilerade rör består av följande steg:

• Först och främst görs arbetsstycket - landningen av ett runt hål i tvättmaskinen utförs.
• Sedan rullas det rullade materialet, vilket resulterar i runda rör.
• Därefter krympas produkten i press- och valsverket.
• Sedan, som i föregående fall, utförs kalibrering och uppvärmning (temperering) av den färdiga produkten.

Denna teknik möjliggör att få mindre storlekar av ett rektangulärt format rör och dess tunnare väggar. Enligt GOST är längdhöjden på snittytan 10 mm. Tvärsnittets maximala storlek är begränsad till 120x120 mm.

Denna standard innehåller 17 standardstorlekar definierade av standardstandardspecifikationen 8639-82, och även 16 standardstorlekar definierade av standardstandardspecifikation 8645-68. I allmänhet kan man säga att valet av produkter av denna typ är motiverat om du behöver sömlösa rör med tunna väggar.

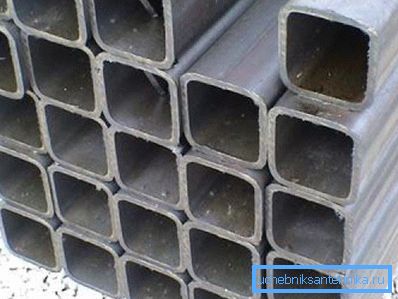

svetsad

Produktionen av svetsade rektangulära profiler är följande:

• Först och främst bildas dimensionella arkämnen, vilka är avskurna från ett icke-dimensionellt stålplåt.
• Därefter är gjutningen av arbetsstycket under form av rörsektionen.
• Nästa steg är svetsning av sömmen genom metoden för induktionssmältning och svetsning eller i en inertgasmiljö.
• Det slutliga produktionsstadiet är kalibreringen av halvfabrikat med metoden för kall deformation på rullarna.

Styrkan hos dessa produkter skiljer sig praktiskt taget inte från sömlösa, eftersom svetssömmen försämrar styvheten med endast 5-10 procent. Men denna teknik, i motsats till alla ovanstående, låter dig utföra rör med väggtjocklek från 1 mm till 5 mm. Enligt GOST 30245 2003 är den minsta sektionsstorleken 40x40 mm och den maximala storleken är 300x300 mm.

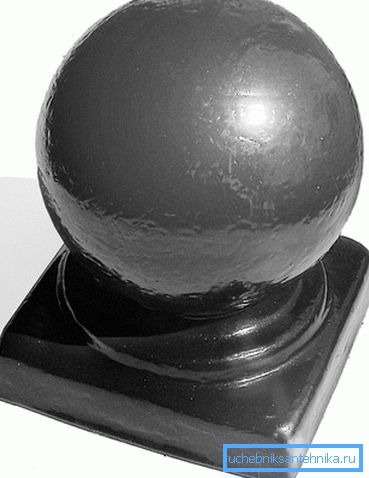

Tips! När du monterar konstruktioner från formade rör, till exempel dekorativa element, kan du använda alla typer av beslag - tips och andra element.

Här kanske alla huvuddragen i det aktuella materialet.

slutsats

Profilrör har ett antal fördelar, vars huvudsakliga styrka är god. På grund av ovanstående egenskaper hos dessa produkter och ett omfattande sortiment av produkter är deras användningsområde mycket omfattande.

De enda produkterna måste uppfylla vissa statliga standarder, endast i det här fallet har de höga egenskaper. Från videon i den här artikeln kan du få mer information om detta ämne.
