Ppu-rör: vad du behöver veta om isoleringen av kommunikation

Ett av de material som används för att minska värmeförlusten på huvuddelen av värme- och varmvattenförsörjningssystemen är PPU-rör. De produceras med olika tekniker, men oberoende av tillverkningsmetoden tillhandahåller de kommunikation med effektiv isolering.

Polyuretanöverdrag

Råmaterialproduktion

Stålrör i PPU-mantel kallas ofta "rör i rör". Detta namn är fullt berättigat, eftersom en helt sluten skyddskrets bildas runt huvuddelen under montering, vilket upprepar geometrin hos rörledningen själv. Samtidigt ger de isolerande egenskaperna hos polyuretanskum en signifikant minskning av värmeförlusten till miljön.

Produktion av skumad polyuretan kan utföras på två sätt:

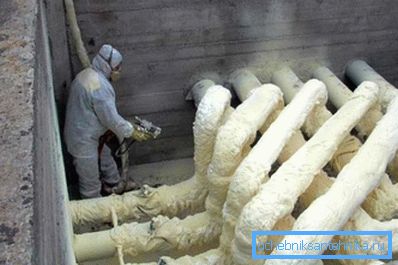

• sprutning. Denna teknik används för att bearbeta befintlig kommunikation. Syntes av material utförs direkt på föremålet, och applikationen utförs med hjälp av pneumatiska dispensrar.

• fylla. Så gör emellan för isoleringspaneler och höljen, som då kan användas vid installation av skyddskretsar och vid tillverkning av rörformiga produkter. Den smälta polyuretanmassan går in i kammaren, där den blandar med skummedlet och fyller sedan i speciella former.

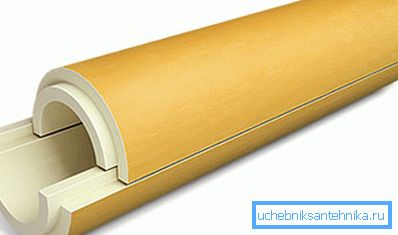

Var uppmärksam! Du kan enkelt installera porösa lock med längsgående sidoslits, vilket i hög grad underlättar uppgiften att sätta ditt husvärmesystem i ordning.

Det är den andra tekniken som används när PPU skalrör tillverkas i enlighet med GOST 30732 2006 i fabrikerna. I nästa avsnitt kommer vi att beskriva i detalj de viktigaste egenskaperna hos dessa produkter.

Byggnadsdelar

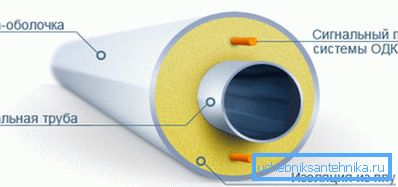

Rörets konstruktion i PUF innehåller följande element:

• Arbetsledning. Som huvudtransportlinje kan stålprodukter av sutur och sömlös typ användas, såväl som polypropenmodeller. Som regel väljs sådana material som kan klara tryck upp till 1,6 MPa och värma upp till 140 ⁰S.

Var uppmärksam! GOST möjliggör en kortsiktig ökning av temperaturen till 150 ⁰C med obligatorisk efterföljande kylning.

• Termisk krets gjord av sprayad eller fyllnadspolyuretan. Ju högre kraven på kretsens värmeisoleringsegenskaper desto större ökar effekten, så ökar priset på produkten i proportion till ökningen av tjockleken på detta skikt.
• Skyddsklädsel, som är en väsentlig komponent för kanalisering av kommunikation i marken eller när man placerar dem utomhus.
• UEC-system för PPU-rör (operativ fjärrkontroll). Oftast är det ett par kopparledningar placerade i tjockleken på polyuretanskiktet. Det används för att bestämma rörets tillstånd som helhet och i dess individuella sektioner, samt att hitta nödsegment så fort som möjligt.

Huvudsakliga sorter

Beroende på utformningen av inneslutningen och de material som används för tillverkningen utmärks dessa typer av produkter:

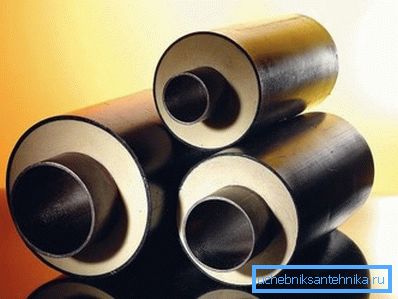

• Pipe PPU PE - modell isolerad från tät polyeten. Används för underjordisk läggning av kommunikation. Polymermanteln skyddar polyuretan mot överdriven kompression, liksom från effekterna av aggressiva jordlösningar. För tätningsledningar med speciella krympmuffar.

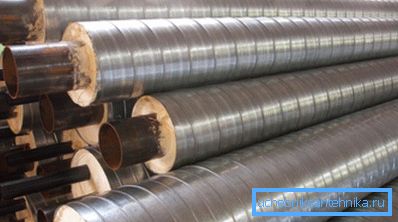

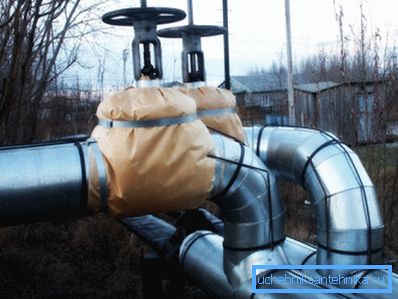

• Röret PPU OTs - en version i ett hölje av galvaniserat stål. Det huvudsakliga tillämpningsområdet är att lägga markkommunikation. För tillverkning av höljet används ett tunnförzinkat ark, vars tjocklek kan justeras beroende på användningsförhållandena. Kantarna hos angränsande ark rullas nödvändigtvis och, om nödvändigt, förseglas också med ett tätningsmedel för rörledningar.

Var uppmärksam! Den mest populära är ett spiral-lindat skal, men i vissa fall används ringöverdrag.

Prestandaparametrar

För de beskrivna produkterna är karaktäristiken mycket hög prestanda.

Tekniska egenskaper hos PPU-rör överstiger signifikant siffror för modeller med andra värmeisoleringsmaterial:

• Driftstryck -1,6 MPa.
• Topptrycket är 2,2 MPa.
• Driftstemperatur -130⁰S.
• Hög temperatur - 150⁰S.
• Djupet i marken (för modeller med PE-skede) ligger från 0,6 m längs överkanten.
• Minskningen i värmeförlusten (jämfört med en mineralulldäck av liknande tjocklek) är 8 till 10 gånger.
• Driftsperioden är 30 år och mer.

Fördelar med isolerande rörledningar

Kortfattat sammanfattade alla ovanstående kommer vi att försöka analysera de viktigaste fördelarna med sådana produkter när de används för att lägga kommunikation:

• Hög termisk prestanda. Att öka skyddskretsens tjocklek minimerar värmeförlusten, vilket har en positiv effekt på både kvaliteten på varmvattenförsörjningen och komforten i bostäderna som tillhandahålls av värmesystemet. (Se även artikeln Enrörs värmesystem: funktioner.)

Var uppmärksam! Instruktionen rekommenderar att man använder polyuretanskum för att slutföra linjerna som förbinder fjärrkokare med konsumenterna.

• Tillförlitlighet och hållbarhet. Materialet i sig behåller sina egenskaper i minst 30 år, medan det inte påverkas av kemikalier eller plötsliga temperaturförändringar.
• Skyddsklädnaderna av polyeten eller galvaniserat stål "förlänger även livslängden" av isoleringen: både med tunnelbanan och med den dolda installationen, förblir den inre konturen intakt.

• En extra fördel är möjligheten att installera ett fjärrkontrollsystem: med hjälp av indikatorledare kan du snabbt hitta en skadad del av värmehuvudet.
• Relativt lätt installation. Systemet "rör i rör" gör att du kan samla kommunikationer från prefabricerade element, vilket bara spenderar tid och ansträngning på tätningsfogar.
• Låga reparations- och underhållskostnader. Möjligheten att spruta polyuretan gör det möjligt att snabbt återställa isoleringskonturerna hos varje rörledning.

slutsats

PPU-rör utses av goda tekniska egenskaper och enkel drift. Deras användning gör att du kan spara betydligt för inköp av bränsle för pannhus, speciellt i de fallen om linjerna passerar genom öppna sektioner. Mer detaljerat visas detta material i videon i den här artikeln.
