Populära sätt att ansluta rör - en detaljerad översikt

Vid installation av värme-, avlopps- och vattenförsörjningssystem är det absolut nödvändigt att problemet med anslutningsrör löses. I det här fallet är det nödvändigt att ta hänsyn till materialet från vilket rörledningen är gjord, driftsförhållandena för systemet och många andra parametrar. Att studera en rad olika existerande metoder för anslutning, det skulle inte vara överflödigt att överväga de mest populära alternativen.

Röranslutningsklassificering

För enkelhetens skull är alla typer av rörledningsanslutningar uppdelade i två stora grupper:

• separerbar - Det är möjligt att demontera fogen med egna händer utan att bryta mot materialets integritet. En gängad anslutning kan betraktas som ett klassiskt exempel i denna grupp, en tråd skärs i änden av rörledningssektionerna och vid behov kan korsningen enkelt demonteras.

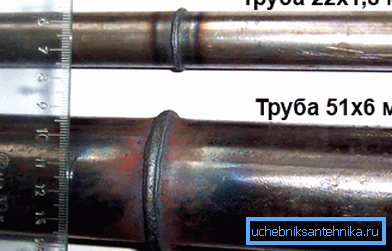

• ospaltat - Demontering är möjlig, men rörledningsmaterialet kommer att drabbas. En svetsad ledd kan tjäna som ett exempel i detta fall. Svetsmetall tillåter inte att demontera rörledningen i framtiden, den kan bara skäras i bitar.

Den föreslagna klassificeringen är för generell. Och om det inte finns så många möjligheter (svetsning, limning eller socketing) vid permanent fog, så finns det flera intressanta sätt i kategorin avtagbara fogar.

Populära typer av pipelineanslutningar

Utöver praktiken måste valet av typen av brygga också ta hänsyn till materialegenskaperna samt driftssättet för rörledningen. Till exempel fungerar avloppsvatten i ett privathus i ett tryckfritt läge, så den vanliga klockan passar dock.

Men vid installationen av värmesystemet kommer det att krävas något mer tillförlitligt. Följande är de vanligaste metoderna.

förening gängat

Det kan anses vara en klassisk metod som användes årtionden sedan.

Instruktionen har inte förändrats alls sedan dess, du måste agera i följande ordning:

• Montering utförs och ett märke görs på röret, upp till vilket det blir nödvändigt att skära tråden;

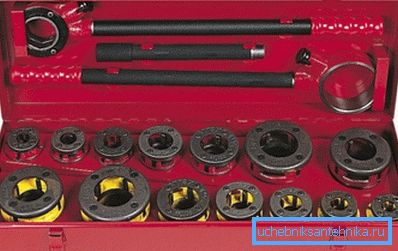

• Egentligen snidade. För enkelhets skyld måste rörledningen fixas i ett skruvstycke, den minsta förspänning av plattan när skärningstrådar kan orsaka läckage i framtiden;

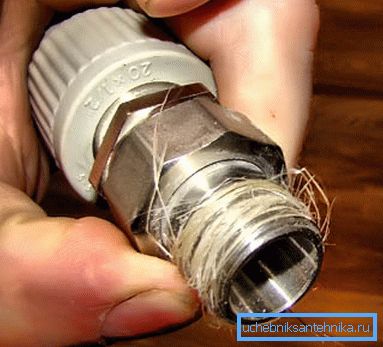

• utböjning utförs - en trådtråd eller något syntetiskt tätningsmedel är enkelt lindat på tråden. Priset är minimalt, och fogets täthet ökar betydligt;

• tråden skruvas på fästet. Gängad anslutning av rör hör till kategorin av pluggen, vilket underlättar demontering och rengöring av rörledningen.

Var uppmärksam! Gängning svagar något tvärsnitt. Därför är det nödvändigt att undvika så mycket som möjligt mekaniska effekter på leden.

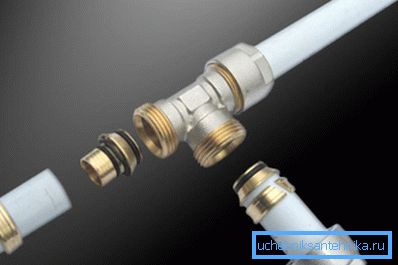

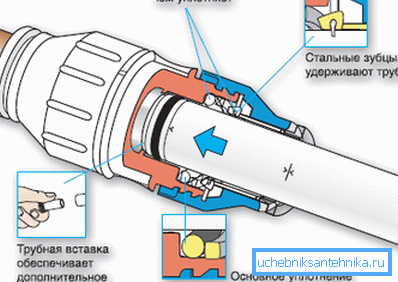

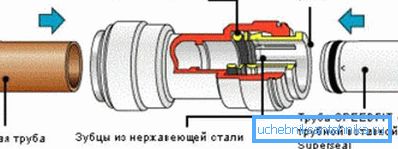

Användning av Collet (Clamping) Montering

Användningen av en sådan montering gör det möjligt att till och med ansluta rör från olika material. Foggen är uppdelad, vilket också kan hänföras till fördelarna med att använda fästanordningar.

Vid användning av en hylsanslutning av rör för sammanfogning av olika material åstadkoms å ena sidan fogets täthet med hjälp av en hylsmutter och kompressionsring och å andra sidan med hjälp av en hylsa.

Dockning utförs i följande ordning:

• en lockmutter och kompressionsring sätts på röret (i exakt denna sekvens);
• då är muttern åtspänd, ringen är deformerad och tätt pressar änden av rörledningen till änden av passningen;
• å andra sidan är röret enkelt infört i hylsan och dras in tills det stannar. Konstruktionen skapar tillräckligt stort tryck på det, så att styrkan i fogen garanteras.

Mobil anslutning

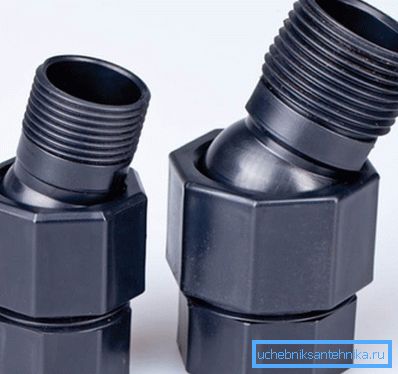

Ibland tillåter standardbeslag inte dockning i önskad vinkel. I det här fallet kan du använda ett svängrör. Denna förankringsmetod kommer också att vara användbar genom att lutningsvinkeln lätt kan ändras utan att en del av rörledningen demonteras.

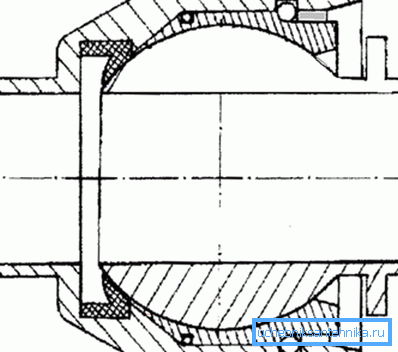

Sådana fästelement säljs redan monterade, och rörligheten uppnås genom att inte den vanliga utformningen av sockeln är helt vanlig. Klockan är ganska bred och den del av röret som placeras i den har en sfärisk form. Utrymmet mellan rörledningens ände och sockelns inre yta är fyllda med gummiinsatser och ett smörjmedelskikt.

Var uppmärksam! Resursen för denna typ av dockning är begränsad (tillverkaren anger det garanterade antalet varv), så du borde inte böja eller böja rörledningen onödigt.

Vad gäller vridningsvinkeln är den vanligen inom området 40-50 °. Stora vridningsvinklar komplicerar utformningen av vänddelen och äventyrar fogets täthet. Vid transport av frätande vätskor förkortas gångjärnets livslängd.

Högtrycksrör

Det är knappast nödvändigt att arbeta med högt tryck hemma (tryck i vattenförsörjningssystemet kan inte betraktas som sådant). Men i branschen transporteras ofta vätskorna under stort tryck, vilket ställer fram strängare krav på lederna.

Högtrycksröranslutningar med ett stort antal varv och fittings installerade på dessa ställen kommer att ha en låg grad av tillförlitlighet jämfört med en rörledning med ett minsta antal varv.

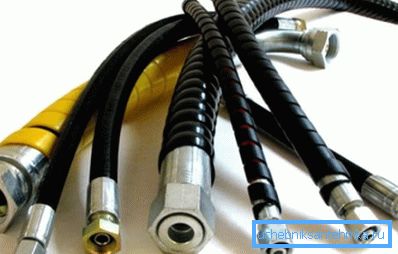

För att lösa detta problem används ofta tryckslangar - högtrycksslangar. Externt ser en sådan hylsa ut som en vanlig gummislang med metallbeslag på båda sidor.

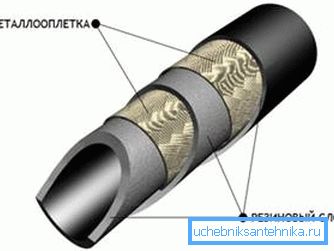

Trots sitt utseende är designen av RVD komplicerad. Hylsan består av ett inre lager av specialgummi, och styrkan uppnås genom kraftramen gjord av metalltrådar. Ofta finns det flera sådana kraftramar.

Den främsta fördelen med sådana ärmar är att vridningen är jämn och motståndet mot fluidflödet är minimalt. Ändarna på högtrycksslangarna är anslutna till rörledningen med metallbeslag.

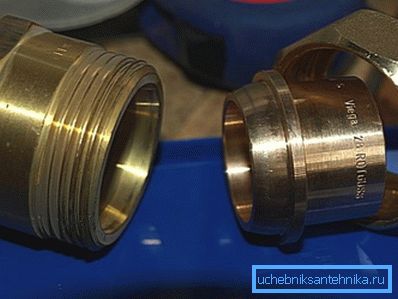

Amerikanska - enkelhet och tillförlitlighet

Alla typer av röranslutningar ska vara tillförlitliga och om möjligt låta rörledningssektionen demonteras så fort som möjligt utan att demontera resten av rörledningen. För dessa parametrar, en amerikansk utmaning.

För att docka 2 delar av rörledningen på detta sätt behöver du 2 gängade rördelar (en av dem med en restriktiv krage), en gummipackning och en lockmutter. Vid rörledningens ändar måste det vara inre tråd.

Amerikansk rörpassning utförs i följande ordning:

• delen med den yttre tråden skruvas på rörledningssektionen med den inre tråden;
• Därefter måste delens vändning med kragen sätta på sig en tätningsmedel och en kapsmuttern, varefter beslaget skruvas fast på röret.
• efter det är det bara att skruva fackmuttern på den yttre tråden i returfästet.

Var uppmärksam! Till skillnad från de flesta andra typer av dockning, för att demontera en del av rörledningen är det inte nödvändigt att demontera det helt. Hela monterings- / demonteringsprocessen utförs med bara en mutter.

Tavrovo-anslutning

T-rörledningar kan vara i rät vinkel eller i brant vinkel, det är nödvändigt när ett annat rör måste införas i en befintlig rörledning. Ett exempel är ett inloppsrör från lägenheten till stigaren. Du kan koppla in på två sätt - med specialbeslag eller svetsning (om rören är metalliska).

När det gäller inredning används för detta ändamål tees och kors, dessa element gör att du kan skapa en komplex knut. En sådan anslutning med en tee kan utföras med vilken som helst av de beskrivna metoderna. Kan användas med pressning, svetsning PP (vid polypropenrör), anslutning till socket (om vi talar om avloppsvatten), etc.

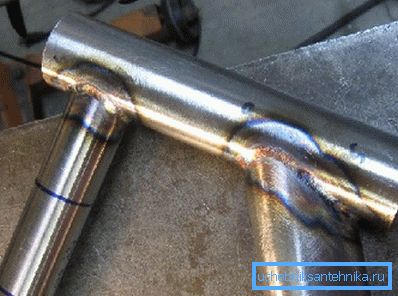

Inläggsmetallrör som använder svetsning är sällsynta och ganska svåra för en nybörjare rörmokare. Det största problemet här är att korrekt markera utklippet på röret i vilket du behöver krascha och i slutet av rörledningen som kommer att gå med.

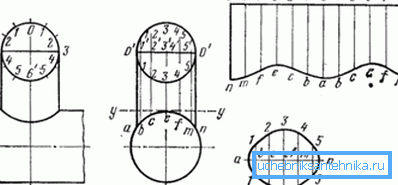

För att lösa detta problem kan du använda speciella mallar, där, beroende på diameteren, det finns kurvor som markerar utklippskonturen, kan du även använda speciella märkningsprogram.

  Var uppmärksam! Om skärningarna inte passar perfekt, måste luckorna göras med metallstycken, vilket kommer att påverka tätheten negativt. Därför bör uppmärksamheten fokuseras på.

Bröstvårtband

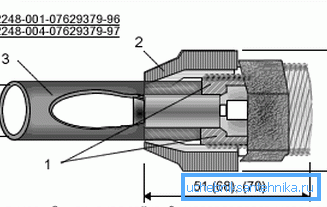

Nippelanslutningen av rör hör till klassen av avtagbar och består av den faktiska monteringen (en konventionell gängad hylsa och en restriktiv axel), en tätningsring och en kapselmutter.

Ordern för dockning av delar av rörledningen på detta sätt liknar något av en amerikan:

• På montering (gängad bussning) måste du sätta på tätningsringen och fackmuttern;
• därefter skruvas fästet på det gängade röret;
• För att slutföra anslutningen förbli det bara att skruva fackmuttern på kopplingen eller slutet av en annan rörledning.

Denna metod används ofta när du behöver bädda in en mätanordning i ett befintligt system. Anslutningen är bekväm eftersom det finns nästan inga restriktioner på diametrarna för de element som ska sammanfogas, för att säkerställa täthet, välj helt enkelt den önskade diametern hos chokefittinget.

Gruvlochnoe-anslutning

Denna typ av förening kan betraktas som en av de enklaste. Grooved anslutning av rör hör till kategorin av icke-svetsade split typer av rörledning dockning.

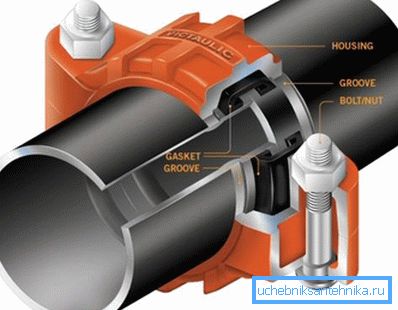

Gruvlok - den vanliga klämman som gör att du snabbt kan kombinera i en hel 2 rör. Designen av detta element är ganska enkelt - ett plastfodral inuti vilket är en gummitätning och bultar på båda sidor. Åtdragning av bultarna skapar det nödvändiga trycket, gummi manschetten deformeras tätt mot rörledningens yta och därigenom säkerställer fogens täthet.

Svetslös anslutning av rör är det bästa alternativet när det gäller underhåll av rörledningar. När som helst kan du lossa bultarna, ta bort klämman och rengör eller byt ut den skadade rörsektionen.

Utformningen av några spår är lite komplicerad och har ett utskjutande runt hela omkretsen. I rörledningen vid ett visst avstånd från fogen bör det finnas ett spår när man skjuter ut utsprånget på spåret, går in i detta spår, vilket ger ytterligare styrka av fogen.

I slutet

Ingen pipeline kan läggas utan att stöta på problemet med att ansluta till enskilda sektioner. Du måste välja mellan olika alternativ, som alla har sina egna fördelar och nackdelar. Artikeln ger en kort översikt över populära dockningsmetoder för rörledning.

Nybörjare rörmokare med hjälp av denna information kommer att kunna bestämma det bästa alternativet för att utföra installationsarbetet. Videon i den här artikeln diskuterar vissa typer av avtagbara anslutningar.
