Polyetenvattenrör: regelbunden dokumentation, installation

Hur praktiskt är polyetylen tryckrör? Vilka normer styr deras produktion? På vilka sätt kan du installera VVS-röret från polyetenrör - med egna händer och med hjälp av industriell utrustning? Låt oss försöka svara på dessa frågor.

Första bekantskap

Vad vet vi om polyeten? Det är den billigaste och mest använda plasten i världen, producerad genom polymerisation av etylengas. Det är motståndskraftigt mot syror, alkalier och låga temperaturer, det tål lätt mot stora mekaniska belastningar och starka effekter på grund av dess viskositet och dämpningsegenskaper.

Obs! Polymerens elasticitet upprätthålls vid låga temperaturer, så vattenrör av polyeten kan överföra frysning av vatten i dem utan förstöring. Röret sträcker sig, och efter avfrostning återgår till sin ursprungliga storlek.

Beroende på villkoren för polymerisering utmärker sig lågdensitetspolyeten (LDPE), medium (DED) och högt (LDPE) tryck:

Från plastens mekaniska egenskaper beror på styrkan hos det polymera vattenröret som produceras av det. De mest hållbara produkterna från HDPE.

Arbetstemperaturen för rören är begränsad till 40-60 ° C: vid högre temperaturer börjar polymeren att mjukna.

Regulatorisk dokumentation

Krav på rörledningarnas kvalitet anges i GOST 18599-2001. Låt oss lyfta fram några punkter som har praktisk värde vid valet och driften.

Rörets huvudsakliga driftsparametrar är:

• Nominell diameter. Det kan ta värden från 10 till 1200 mm.
• Nominell väggtjocklek. Dess värde varierar från 2 till 59,3 mm.
• MOPP - maximalt nominellt tryck. Mätt i megapascals. För att konvertera till mer vanligt kgf / cm2, räcker det att multiplicera MOP med 10,2.

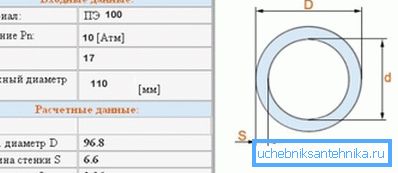

• SDR - standard dimensionsförhållande, förhållandet av ytterdiameter till väggtjocklek. Ju mindre SDR desto större är det beräknade arbetstrycket.

• MRS - den så kallade långsiktiga styrkan hos materialet, uppmätt i megapascals. Denna parameter med en något vag beskrivning visas alltid i rörnamnet.

Hur läser du beteckningarna enligt standarden?

De inkluderar:

1. En indikation på materialets styrka. PE 32 betyder polyeten med MRS = 3,2 MPa, PE 63 - med MRS 6,3 MPa, etc.
2. SDR-alternativ.
3. Nominell diameter och väggtjocklek.
4. Användningsrör (dricks eller tekniskt).
5. Referens till GOST 18599-2001.

Till exempel, under namnet PE 100 SDR 11 - 32 x 3 dricker GOST 18599-2001 gömmer ett polyetenvattenrör av 32 mm med en 3 mm vägg, gjord av material med MRS = 10 MPa för dricksbehov.

Dessutom:

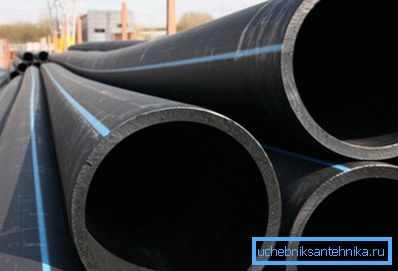

• Rörets färg är svart (alternativt svart med blå ränder) eller blå.

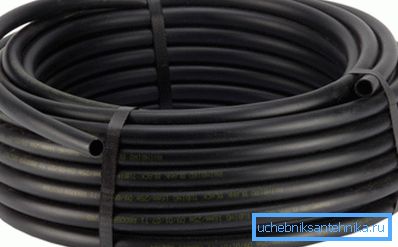

Emellertid: 32 produkter av PE måste vara uteslutande svarta.

• Med en diameter upp till 180 mm kan rör levereras i spolar, på spolar och i raka längder. Med en större diameter - endast i raka segment.
• Produkterna ska ha smidiga ytor - externa och interna. Endast liten vågighet är tillåten.

montering

Hur monterar man rörledningar från polyetenrör som levereras i raka delar? Anslutningsmetoder beror främst på diameter och väggtjocklek.

Väggar över 4 mm

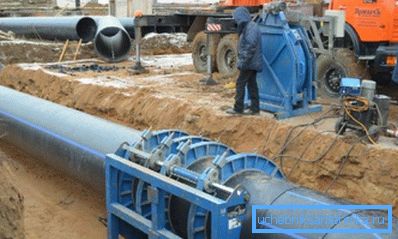

Här är strumsvetsning den huvudsakliga metoden för installation. För att smälta rörens ändar används ett platt, anti-limbelagt elvärmeelement (spegel); centrering och efterföljande fastspänning av rör är försedda med manuell, mekanisk eller (med stor diameter) hydraulisk anordning.

Klämkraften är 1,5 kg / cm2; Uppvärmning och fixeringstid bestäms av rörledningens väggtjocklek:

Trots polymerens låga värmeledningsförmåga ger det inte fullständigt skydd mot frysning vid lågt vattenflöde genom rörledningen. Den externa vattentillförseln från polyetenrör ligger alltid under markens frysning. Därför kommer uppskattningen av ledningsrör från polyetenrör, viljaktigt, att omfatta jordarbeten och på vintern - också upptining av jordjord.

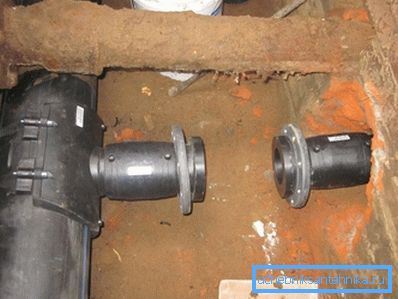

Nyfiken, stångsvetsade piska används ofta för att rekonstruera gamla stål- och gjutjärnsvattenledningar, och inte alltid kräver dessa arbeten utgrävning.

Sätt att dra polyetenröret i den gamla vattentillförseln kan hänföras till två huvudkategorier:

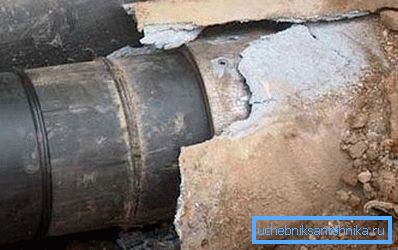

1. Passera genom det gamla slangröret med mindre diameter. Polyetenens mindre grovhet jämfört med metaller kompenserar för reducerat clearance; Inlåning på gamla rörs väggar kan emellertid göra problemet svårt. Även trots den preliminära mekaniska rengöringen: ibland kan ruffen inte klara av fleråriga lager av kalk och rost.

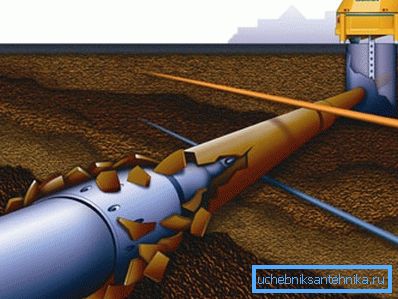

1. Passera rör av samma diameter med den preliminära förstöringen av den gamla rörledningen. I detta fall dras en hydraulisk kalibrator genom det gamla röret med en kabel som ökar och minskar dess yttre diameter, förstör den gamla rörledningen och pressar dess fragment i jorden.

Väggar mindre än 4 mm

Med en liten tjocklek på väggarna kan montering av rörsystemet från polyetenrör utföras med hjälp av el-svetsade eller kompressionsbeslag.

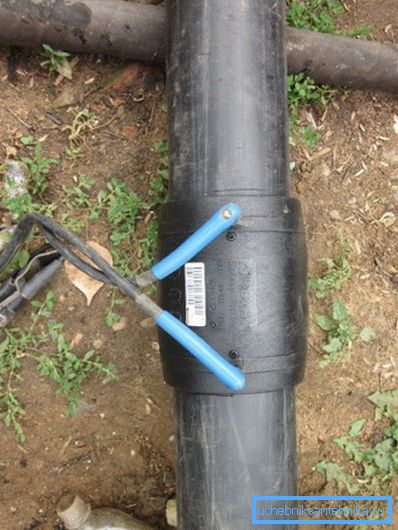

• I det första fallet sätts uttagsledningarna på rörens ändar, varefter en spänning på 12 volt appliceras på sina kontaktanslutningar. Uppvärmning av spiralvärmaren inbyggd i montering gör det möjligt att säkra tillförlitligt med röret.

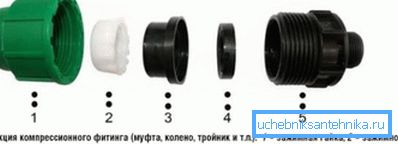

• Kompressionsmontering krympar röret med en gummi-O-ring när du spänner fackmuttern. Denna anslutningsmetod kräver inte användning av något annat verktyg än en sax för skärning av rör. De enklaste instruktionerna hjälper till att undvika läckage under montering: var försiktig när du placerar gummidätningen och undvik den över spåret mellan röret och karmens kropp.

slutsats

Förhoppningsvis lyckades vi svara på alla frågor av intresse för läsaren. Som alltid kommer ytterligare tematisk information att erbjudas honom genom videon i den här artikeln. Lycka till!
