Pnd-rördimensioner och dess andra egenskaper

Vad är det här materialet - PND? Vilka diametrar av HDPE-rör finns i försäljning? Vilka normer är reglerad produktion? Låt oss försöka svara på dessa och några andra frågor.

Vad är det

PND är en vanlig förkortning för lågtryckspolyeten. Men innan vi går vidare till en detaljerad studie av storlek och andra egenskaper kommer vi att bekanta oss med materialets mer allmänna egenskaper.

Polyeten: Allmänna egenskaper

Vad vi vet om polyeten:

• Detta är det vanligaste av termoplaster (polymerer, reversibelt byter fysiska egenskaper vid upphettning). När produktionstekniken är väl etablerad är det logiskt att förvänta sig att materialpriset är lågt.
• Tala om upphettning: redan vid 80 ° C börjar polyeten mjukna. Kraften hos rören till brott faller katastrofalt vid mycket lägre temperaturer, så de flesta tillverkare begränsar driftsläget till 40-45 grader Celsius.

Nyfiken: tvärbunden polyeten (en polymer vars molekyler är kopplade med tvärbindningar) är mycket mer värmebeständig och används framgångsrikt för rörledningar för uppvärmning och varmvattenförsörjning.

• Plast har extremt låga vidhäftningsegenskaper.. Enkelt uttryckt håller inte andra material fast vid dess yta. Om så är fallet - kan överväxten av tryckrör med mineralavfall inte rädas.
• Kallvattenlivet uppskattas till 50 år eller mer..
• Liksom all plast, polyeten - dielektrisk.

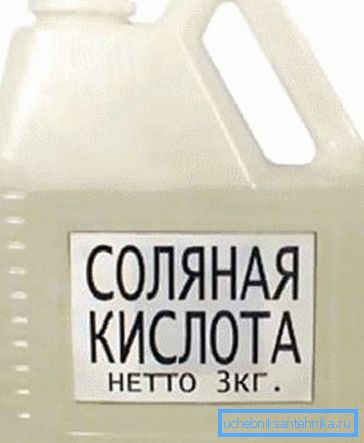

• Den är extremt resistent mot aggressiva miljöer.. Koncentrerade syror och alkalier levereras ofta i förseglade plastförpackningar.

HDPE och LDPE

Polyeten, som är lätt att gissa från sitt namn, är en produkt av polymerisationen av etylengas. Beroende på villkoren under vilka det passerar kan du få ett material med ganska olika egenskaper.

LDPE har en lägre mekanisk styrka och används huvudsakligen för rörledningar med ett litet övertryck. Dess alternativa namn är polyeten med låg densitet. PND eller PVP (högdensitetspolyeten), tvärtom, är mycket mer hållbar och används i stor utsträckning i tryckledningar.

Nyfiken: de nuvarande standarderna delar inte HDPE och LDPE. Både avlopps- och tryckrör kan tillverkas av båda typerna av plast. Tabellen med diametrar av HDPE och LDPE-rör är också vanligt.

parametrar

Det är uppenbart att huvudparametern som karakteriserar rörledningen är dess diameter. De bestämmer bandbredd.

Beskrivningen av materialet är emellertid inte begränsad till dem. Till exempel innefattar de fullständiga tekniska egenskaperna hos ett 110 mm PND-rör flera viktiga parametrar.

• Väggtjocklek Ökningen med en konstant nominell diameter ökar styrkan hos rörledningen i förhållande till det interna hydrostatiska trycket.
• SDR är standarddimensionella förhållandet, en fraktion med en yttre diameter i täljaren och en väggtjocklek i nämnaren. Ju större SDR, desto lägre rörets arbetstryck: En ökning av väggytan med fasta tjocklek och hållfasthetsegenskaper minskar rörledningens förmåga att motstå hydrauliskt tryck.

• MRS - maximal hållbarhet. Måttenhet - MPa (megapascals). Enkelt uttryckt är detta den maximala spänningen i väggarna där röret kommer att tjäna i 50 år vid en temperatur av + 20 ° C.
• MOP - maximalt arbetstryck.
• S är en serie rör, beräknad som MRS / 1,25 / MOP, där 1,25 är säkerhetsfaktorn för vatten.

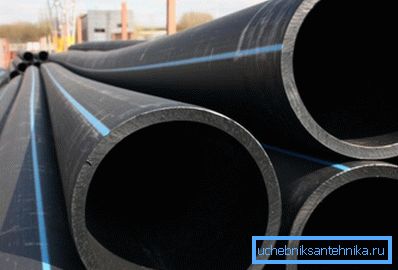

• Dessutom kan produkter konstrueras för transport av dricksvatten eller uteslutande för tekniska behov.

Vad betyder märkningen av typ PE 32, PE 63 (ibland felaktigt angiven som HDPE-rör 63), PE 80 och PE 100? Bara att den maximala långsiktiga styrkan hos MRS motsvarar tio gånger det mindre värdet:

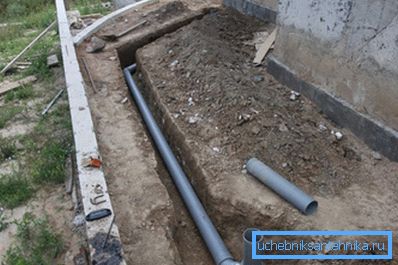

Viktigt: Alla ovanstående parametrar är relevanta för tryckrörsdelar. Avloppsröret PND 110 mm har inga ytterligare egenskaper, förutom den nominella diametern.

symboler

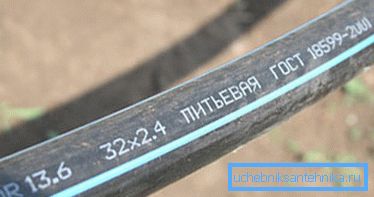

Beteckningen på tryckröret måste innehålla:

• Ordet trumpet.
• Hänvisning till material och MRS (PE 32, PE 63 och så vidare).
• SDR-alternativ.
• Dash.
• Nominell diameter och nominell väggtjocklek.
• Utnämning (dricks eller teknisk).
• Namnet på standarden varigenom produkten tillverkas (GOST 18599-2001).

Inskriptionen av typen Pipe PE 80 SDR 9 - 90 x 10,1 dricker GOST 18599-2001 betyder sålunda att vi har ett rör PND 90 mm i diameter med 10,1 mm väggar avsedda för dricksvattenförsörjning.

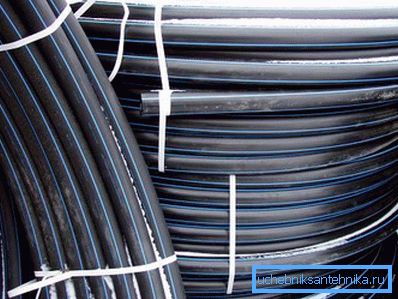

sortiment

En av de standarder som innehåller en rad polyetenrör, som vi just nämnde - GOST 18599-2001 reglerar tillverkningen av material för tryckledningar.

Den andra standarden - GOST 22689.1-89 - beskriver en rad polyetylenavlopp. Så vad ska vara storleken på de produkter vi är intresserade av?

GOST 22689.1-89

Dokumentet innehåller endast fyra storlekar: 40, 50, 90 och 110 mm.

Var gäller de?

• 40 mm är den typiska knälängden för avlopp av avloppsvatten från ett handfat eller handfat.

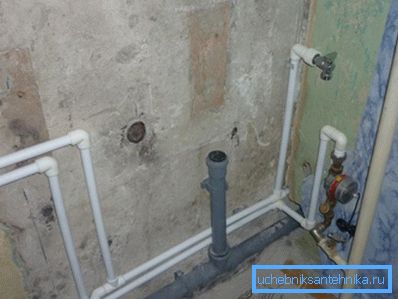

• Rör PND 50 mm kan dränera avloppsvatten från två eller tre VVS-armaturer (exklusive toalettskålar).

Var uppmärksam! Apparater med möjlighet till salufladdning (till exempel badkar och dusch), när du monterar med egna händer, är det bättre att ansluta till utloppet på en större sektion. Instruktionen är kopplad till det faktum att när ett bad dräneras är det sannolikt att 50 mm röret kommer att strömma över (speciellt om det är delvis fyllt med fettavlagringar inuti) och avloppet kommer att strömma genom gallret i enheten med en lägre effekt.

• 90 - Ett typiskt tvärsnitt för anslutning av monterade toalettskålar.
• 110 är den mest universella storleken som används för att ansluta golvmonterade toalettskålar, för att bygga avlopp och takplankor (horisontella grenar som förenar flera stigare).

GOST 18599-2001

Den fullständiga listan över dimensioner inom ramen för detta dokument är för stor för en liten artikel, därför kommer vi bara att ange gränsvärden.

1. PE 32 (eller, eftersom det ibland är felaktigt kallat, PND 32-rör) kan ha en diameter av 10-160 mm med en väggtjocklek på 2,0-20,8.

1. Egenskaper hos PND 63 (PE 63) röret kan innefatta en väggtjocklek på 2,0 - 57,2 mm med en diameter av 16 - 1200.
2. PE 80: diameter 16 - 1200, väggar 2,0 - 59,3.
3. PE 100: diameter 32-1000, väggtjocklek 3,0 - 59,3.

Var exakt är det lämpligt att använda en viss storlek hemma?

• Röret PND på 20 mm kommer att försörja med vattenförsörjning lägenheten eller det lilla huset med ett badrum.
• Om vattenförsörjningen inte bara är avsedd för hushållsbehov utan även för bevattning används ett PND-rör på 25 mm. Förutom diametern bestäms egenskaperna hos röret PND 25 mm enbart av arbetstrycket för vattenförsörjningen. För centraliserade vattenförsörjningssystem är det bättre att använda PE 80 SDR 9.

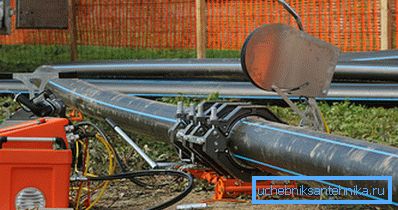

Knappar som är större än ovanstående storlekar används vanligtvis för vattenförsörjning av grupper av stugor och med en diameter på över 100 mm - stugbyar och lägenhetsbyggnader.

slutsats

Vi hoppas att vi lyckades tillfredsställa läsarens nyfikenhet inom området för bekanta med ett av de mest populära moderna materialen. Som vanligt kommer videon i den här artikeln att erbjuda honom mer information. Lycka till!
