Möjliga storlekar av metallrör och deras egenskaper

25-06-2018

Rör

Metallrör används ofta i VVS. Med hjälp av rörledningar för vattenförsörjning, uppvärmning och avloppsvatten. Det använder produkter med ett brett utbud av diametrar, det intervall som vi kommer att diskutera i den här artikeln.

Allmänna bestämmelser

Till att börja med, låt oss ta en titt på strukturen för de aktuella produkterna och deras karakteristiska egenskaper.

struktur

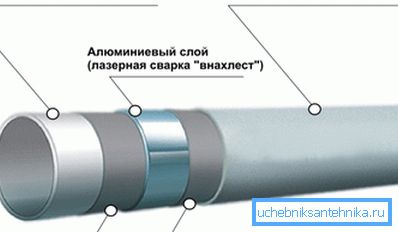

Strukturen för den aktuella produkten är enkel:

Internt polymerskikt i kontakt med vätskan.
Adhesivskikt.
Aluminium, vilket ger röret den nödvändiga styvheten och styrkan.
Återigen klisterskiktet.
Det yttersta polymerskiktet skyddar aluminium från kontakt med den yttre miljön.

Denna struktur garanterar flera viktiga fördelar som gör plaströr så populära när man installerar tekniska system för privata hus och lägenheter.

värdighet

Tänk på egenskaper hos metallrör:

Motståndskraft mot frätande processer. Vad är viktigt för produkter som ständigt är i kontakt med vatten.
Hög transmittans på grund av jämnhet av den inre beläggningen.

Tips: Vid anslutning av plastprofiler till metall är det önskvärt att installera speciella filter i fogområdet. Detta kommer att undvika rost och annat skräp från den gamla delen av rörledningen till den nya.

Godtagbara styrkarakteristika, långt överlägset de som har konventionella polypropen- eller polyetylenmodeller.
Motstånd mot höga temperaturer, vilket möjliggör fri användning av plaströr i värmesystemet. Exempelvis är polyetylenmodeller kategoriskt inte lämpliga för sådana ändamål på grund av lågtemperaturtröskeln.

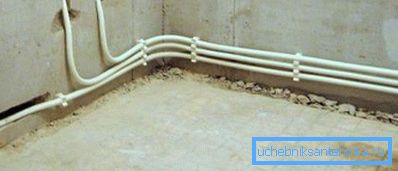

Foto av värmeanläggningens metall-plastledning

Prisvärd pris. Även partiell användning av plast i produktionsprocessen kan avsevärt minska kostnaden för produkterna.
Lätt vikt. Ger dig möjlighet att begränsa enkla bilagor och utövar ingen extra belastning på byggnadens grundval.
Ekologisk renhet. Överensstämmer med alla nödvändiga hygienkrav.
Lätt att använda gör-det-själv. För genomförandet av skärning av metallrör och montering av anslutningar har de inte nödvändigtvis några speciella färdigheter.

Tips: För att lägga metall-plastledning är det rekommenderat att använda ett specialverktyg - tryckknapp. Med det blir processen mycket enklare och snabbare.

Grafiska anvisningar för att utföra anslutningen med tryckknappen

Lång livslängd, numrerande årtionden, under förutsättning att alla regler följs.

dimensioner

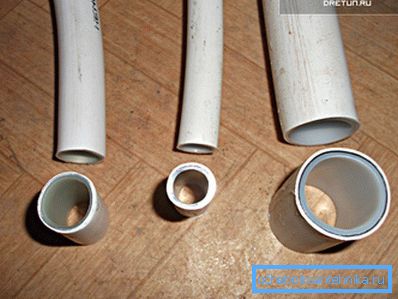

Diameterna för de aktuella produkterna är ganska varierade, vad gäller vattenförsörjningssystem används prover med en storlek på 15 till 50 mm, men för avloppsvatten, från 32 till 150 mm. Men märkningen av plaströr gör vanligtvis i tum, så låt oss ta en titt på denna ovanliga mått av längd.

Tips: Vid val av ett rör rekommenderas att ta hänsyn till den inre diametern, som betecknas med två bokstäver "DU" - "nominell diameter". Utsidan kan vara mycket bedräglig på grund av skillnader i väggens tjocklek.

inches

För att vara exakt, då 1 tum = 25,4 mm. I praktiken är följande förhållande sant i rör:

inches	millimeter
?	15
?	20
1	25
1?	32
1?	40
2	50
3	80
4	100
6	150

Därför bli inte förvånad när en rörmokare eller säljare i en specialaffär beskriver diametern som en sekund eller tre fjärdedelar. Översätt bara storleken i det metriska systemet, och det blir lättare att navigera.

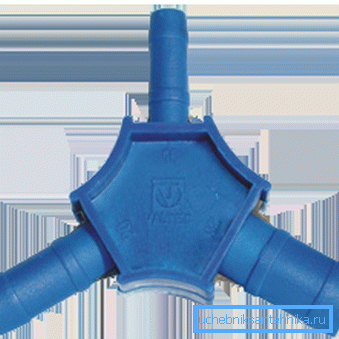

För att ansluta sektioner av olika storlek används en särskild kalibrator.

Tekniska parametrar för olika diametrar

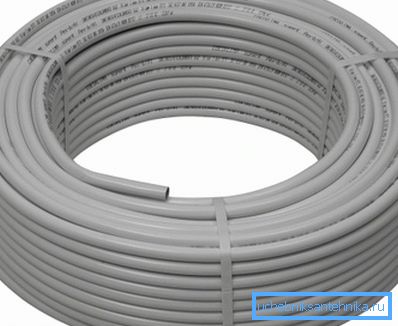

Metallrör MP 16x2 mm 1 m rullade in i en spole

Ändringen i tvärsnitt påverkar parametrarna för produkterna på olika sätt:

parameter	betyder
Sektion, cm	1,6	2	2,6	3,2	4
Kontroll, se	1,2	1,6	2	2,6	3,3
Forma skiktets bredd, cm	0,2	0,2	0,3	0,3	0,35
Massskärlängd på 100 cm kg	0115	0,17	0,3	0,37	0,43
Volymen på en meter, l	0,113	0201	0,314	0,531	0,855
Tillåtet uppvärmning vid ett tryck av 10 bar, ^omC	Från 0 till 95
Tillåten uppvärmning vid ett tryck på 25 bar, ^omC	Från 0 till 25
Temperaturgräns ^omC	135
Gräns för att motstå tryck vid tiden för maximal uppvärmning, bar	10
Destruktivt tryck under uppvärmning upp till 20 grader Celsius, bar	94	87	88	76	67
Smoothness index	0069
Värmeisoleringskoefficient, W / m? K	0,431
Styrkindikatorstorlek, N / 10 mm	71
Styrindikator för aluminiumsvetsning, N / mm²	58
Ingen deformation vid upphettning till 20^omC i sextio minuter, MPa	5,7	5,09	5,42	5,11	4,83
Ingen deformation vid upphettning till 95^omC i sextio minuter, MPa	3,29	3,02	3,17	3,02	2,94
Ingen deformation vid upphettning till 95^omC i ett hundra timmar, MPa	2,92	2,68	2,82	2,69	2,61
Ingen deformation vid upphettning till 95^omC för tusen timmar, MPa	2,56	2,35	2,51	2,43	2,3
Motstånd mot tvärbrott, N	2870	3040	3250	3420	3560
Hållbarhet med beaktande av iakttagande av alla operativa standarder, år	Ett halvt sekel
Minsta böjningsradie med armar, cm	8	10	11	16	55
Den minsta böjningsradie med användning av specialutrustning, cm	4,5	6	9,5	12,5	18

Metallrör 32 mm kommer att vara upp till femtio år

Som du kan se är många egenskaper vanliga i alla storlekar, och vissa förändras radikalt. Till exempel är livslängden, bindningsstyrkan hos skikten och koefficienten för värmeledningsförmåga samma för tunna prov som för tjockare.

Men böjningsradie och motståndskraft mot deformationer är redan signifikant olika för olika sektioner: ett 16 mm metallplaströr kan klara de största belastningarna.

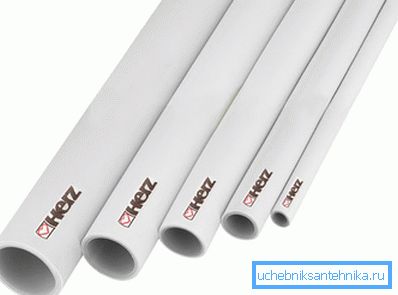

Tekniska egenskaper hos ett metallplastisk rör av 16 mm har de bästa styrindikatorerna

slutsats

Rör från aluminium och polymer kombinerar många positiva aspekter av metall- och plastprodukter, vilket eliminerar deras nackdelar. På grund av detta används de i stor utsträckning i arrangemanget av olika rörledningar, vilket i sin tur kräver en rad diametrar.

Sektionerna dimensioneras i tum och varierar vanligtvis från en sekund till sex. Denna skillnad har också sin effekt på de tekniska egenskaperna hos produkterna, som vi beskrivit i detalj ovan. Videon i den här artikeln ger dig ytterligare information som är direkt relaterad till de granskade materialen.
