Kopparrörslödning: 3 monteringsmetoder

Ett av de mest pålitliga materialen för att bygga olika rörnätverk är koppar. Rör från denna metall har en lång livslängd, det bredaste utbudet av driftstemperaturer och hög hållfasthet. Temat för materialet nedan är lödningen av kopparrör med egna händer.

Efter att ha behärskat denna process kommer det inte vara svårt för dig att montera ett sådant tekniskt nätverk hemma.

Typer av föreningar

Lågtemperaturlödningsdelar

Denna teknik för lödning av kopparrör används för installation av ingenjörsnätverk för värme-, VVS- och andra liknande system där temperaturen hos den transporterade vätskan inte överstiger + 130 grader Celsius. Flammen från gasbrännaren värmer i detta fall inte högst + 450 grader Celsius, och storleken på delen är 6-108 mm (se även artikeln Fitting för polypropenrör: typer och deras tekniska beskrivning).

Som lödmedel för lågtemperaturlödning används olika mjuka metaller: bly, tenn, och så vidare. Det här är härifrån att denna metod kallas "mjuka rationer". Fogens bredd, beroende på beslagets storlek, kan vara 7-50 mm.

Den ansågde anslutningen är mycket vanlig vid installation av olika VVS-system.

Detta beror på följande faktorer:

• vid lågtemperaturlödning förekommer inte glödgning av koppar (vilket påverkar styrkan hos rörledningen);
• Arbetsprocessen är mindre arbetsintensiv och säkrare.
• används endast för tillverkning av vattentransportsystem;
• kan inte användas för att ansluta gasledningar.

Högtemperaturlödande delar

I detta fall löds kopparrören vid en flammetemperatur över + 450 grader Celsius.

Det använder lödd enligt följande metaller:

• koppar;
• silver;
• Andra legeringar hårdare än tenn.

Användningen av denna teknik gör det möjligt att få en allt-i-ett-anslutning med ökad styrka och motstå den mycket högre temperaturen hos det transporterade mediet.

Ett annat namn på föreningen är hårdlödning.

Lödning av kopparrör används i följande fall:

• anslutning av delar större än 28 mm;
• dockning av delar avsedda för transport av vätska, vars temperatur överstiger 130 grader Celsius;
• tillverkning av värmesystem (denna anslutningsmetod gör det möjligt att avleda från det befintliga verkstadsnätverket utan att försämra de tekniska egenskaperna hos den senare).
• Användningen av bara lödning ger instruktioner för installationen av gasledningssystem.

Var uppmärksam! Vid hög temperatur lödning kopplas koppar, vilket leder till att röret förlorar sin styrka. För att minimera detta fenomen är det nödvändigt att kylningen av sömmen uppträder naturligt och värmen under lödning är så låg som möjligt.

Kallblandning av delar

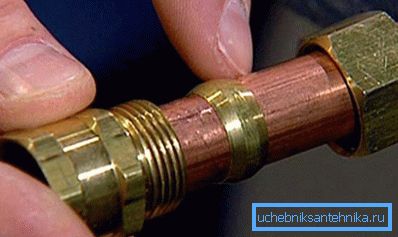

Det finns också koppling av kopparrör utan lödning. För detta ändamål används speciella krympkopplingar, vars utformning liknar liknande produkter som används vid arbete med polymerdelar.

Externt liknar den kalla kopplingen likadana lödmonteringen. Den första är dessutom utrustad med gummitätningar från speciella polymerer.

Dessutom finns en avtagbar anslutning av kopparrörledningar. För detta ändamål används en hylsanslutning.

De är indelade i två typer:

• för sammanfogning av fasta och medelstora hårda delar;
• för anslutning av mjuka och halvfasta produkter.

Arbetsprocess

Med tanke på den höga kostnaden för lödning av kopparrör (om du anställer ett specialiserat team av rörmokare för detta) kan du rekommendera att göra allt arbete själv, särskilt eftersom priset på halvprofessionella gasbrännare gör dem ganska överkomliga.

Låt oss överväga mer i detalj varje av deras föreningar.

Allmänna stunder

Uppvärmning av röret och lödningen vid lågtemperaturlödning av kopparrör utförs med användning av en gasbrännare.

Olika gasblandningar fungerar som bränsle:

• luft-till-propan-butan;
• luft-propan;
• luft-acetylen.

Var uppmärksam! I vissa typer av arbeten är det inte tillåtet att använda öppen eld. Därefter görs uppvärmningen med el. Detta påverkar inte arbetets hastighet, men endast små diameterprodukter kan förenas på så sätt.

När det gäller hårdlödning, kan du bara nå den önskade temperaturen med hjälp av en öppen flamma.

Tillräcklig värme kan produceras med följande bränslen:

• luft-acetylen;
• syrepropan;
• syreacetylen

Med hjälp av den senare kombinationen är acetylenrören svetsade direkt (utan lödning). Flammetemperaturen i detta fall bör nå smältpunkten för koppar (från 1070 till 1080 grader Celsius).

I hårdvaruaffärerna finns det många apparater med vilka du kan göra kopparrör.

De kan delas in i två huvudkategorier:

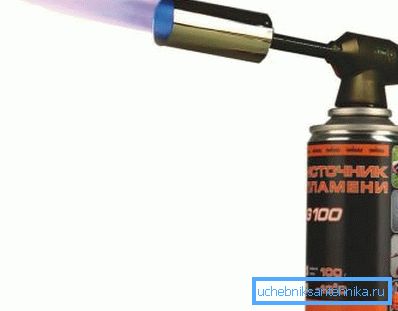

• bärbara brännare med engångsballong för hemmabruk;
• universella gasbrännare avsedda för användning av stora behållare och professionellt arbete.

Det allmänna systemet för svetsning av kopparrörsarbete är följande:

• klippa röret och strippa burrens ände;
• rengöring till den karaktäristiska kopparlusten på de inre och yttre delarna av röret på vilket montering kommer att sättas på;
• kontroll av platsen för kontakter och gap mellan dem och röret;
• applicering av fluss på rörets yttre del (ej nödvändigt i alla fall);
• sammansättning av anslutningskoden;
• Uppvärmning av dockningsplatsen
• fylla i det speciella monteringsgapet med det använda lödet;
• upphörande av uppvärmning
• gradvis kylning av sömmen;
• avlägsnande av fluxrester och överskottslöd.

Rörberedning

Klipp koppardelar med hjälp av följande verktyg:

• specialskärare - den bildar inte gräs, men kan leda till en minskning av den inre diameteren av delen på grund av böjningen inuti kanterna.
• hacksågar - bildar inte en böjning, men vid korsningen finns det många gräs, som måste kasseras före lödning.

Var uppmärksam! Edge sylt (vid användning av en fackla) leder till en minskning av rörets ytterdiameter och följaktligen en ökning av installationsgapet. Följaktligen kommer anslutningen inte att vara tätt efter lödning. Enligt instruktionerna kan monteringsgapets storlek vara 0,02-0,4 mm.

Röränden ska vara strikt rund efter skärning. Den manuella kalibratorn hjälper till att uppnå detta. Användningen säkerställer korrekt storlek på installationsgapet.

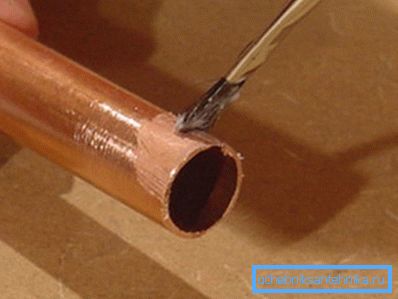

Flödet ska appliceras på röret omedelbart efter rengöring. Det är strängt förbjudet att smörja de inre ytorna på anslutningsanordningen med denna substans.

Så snart du har applicerat pastan måste delarna omedelbart förenas, annars kan damm eller andra främmande partiklar komma i våtänden. Det är nödvändigt att trycka röret i stickkontakten till stoppet, svänga runt fästet något, vilket möjliggör en jämn fördelning av flödet. Före uppvärmning måste resterande pasta på röret avlägsnas.

Funktioner för uppvärmning med låg temperaturlödning

För att arbeta behöver du:

• fluss för mjuklödning;
• propanbrännare;
• gasblandning.

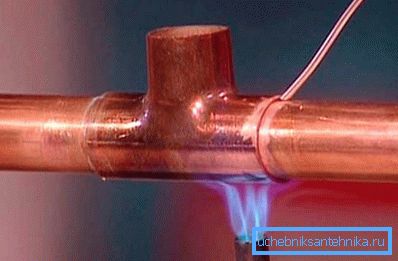

Lödning av kopparrör med tennslödare kan vara ett speciellt lödstryk, vilket också ger upphettning.

Arbetet utförs i följande ordning:

1. Brännarens flamma måste ständigt flyttas runt fogen och uppnå enhetlig uppvärmning av hela delen.
2. Vid beröring av änden av lödningen på monteringsgapet är det nödvändigt att kontrollera om tennet inte börjar smälta. Om inte, fortsätter uppvärmningen.
3. Så snart lödaren smälter måste värmen stoppas för att tennet ska kunna fylla kapillärgapet i fästet.

Tätningen av anslutningen säkerställs genom att lödmet smälter och fyller mellanrummet mellan anslutningen och röret.

Var uppmärksam! Vid lågtemperaturlödning bör uppvärmningen stoppas omedelbart efter att ämnet börjar fylla installationsgapet. Annars kan du överhetta anslutningskoden, vilket minskar styrkan på rörledningen.

Så snart lödningen smälter, är det nödvändigt att låta föreningen svalna oberoende, eftersom mjuk tenn är en mycket bräcklig substans.

Vid lödning är det viktigt att undvika överhettning av delarna, annars kan flödet kollapsa och kommer inte att kunna avlägsna de oxider som uppträder.

Istället för en brännare kan du använda ett speciellt elektriskt lödstryk, som består av elektriska tang och en nätaggregat. Operationssekvensen i detta fall skiljer sig inte från ovanstående.

Sekvens av operation under lödning

För drift ska propan eller acetylenbrännare blandade med syre användas.

Under arbetet bör du vara uppmärksam på sådana nyanser:

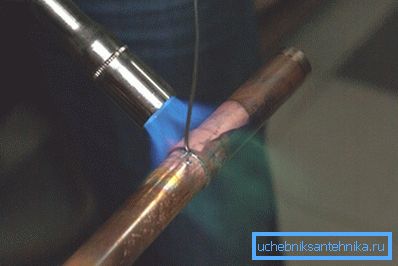

1. Uppvärmning måste ske snabbt men jämnt.. Brännaren ska ständigt flyttas längs hela längden på fästet.

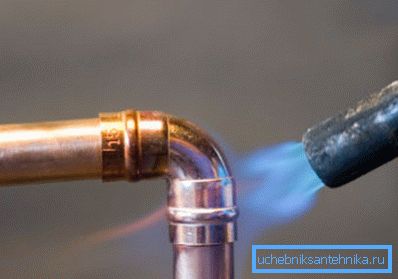

2. Flammen ska ha en ljusblå färg.. Detaljerna värms upp till en temperatur av 750 grader Celsius (de förvärvar en karakteristisk mörk körsbärsfärg).

1. Om värmen utfördes korrekt ska löddet som matas till monteringshålet börja smälta.. Du kan förvärma det i brännarens flamma.
2. Kärnan i arbetet är att det är nödvändigt att uppnå lägsta möjliga uppvärmningstemperatur vid vilken löddet börjar smälta. Det är önskvärt att med en enda beröring av beslaget fyller lödaren omedelbart kapillärhålet.

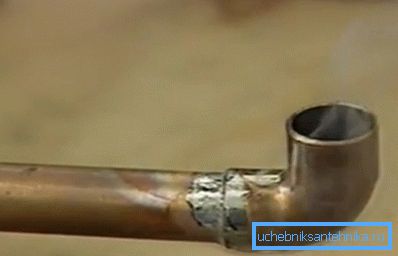

Så snart anslutningsnoden svalnar, ska alla flussrester avlägsnas försiktigt från röret. Om VVS-systemet installerades, skölj noggrant alla rör för att avlägsna flödet inuti. Det är en aggressiv kemikalie som kan skada människors hälsa.

Kallblandning

Tekniken för att ansluta mjuka kopparrör med hjälp av pressbeslag orsakar inte svårigheter och kokar ner till flera enkla sekventiella åtgärder:

• skärande rör av rätt storlek;
• deburring slutet av gräs och ger den en rund form;
• Sätt in pressansatsens inpassning i röret;
• röranslutning med hjälp av en glidhylsa (specialtänger används).

slutsats

Lödning av kopparrör med tenn eller hårdlödd är de viktigaste sätten att ansluta sådana delar. Töjningen och styrkan i sömmen beror på hur bra prestanda är i alla arbetsled (se även artikeln Polypropylenrör och rördelar: egenskaper, standarder, installationsanvisningar).

Du kan lära dig mer om den här processen från videon i den här artikeln.
