Kompressionsdetaljer för kopparrör: produkter av polyeten,

Hur är krimpfittings för kopparrör? Vad sägs om enheter med liknande funktionalitet för stål (vanligt och korrugerat rostfritt), metallplast och polyeten? Har denna klass av inredning några specifika problem? Låt oss försöka lista ut det.

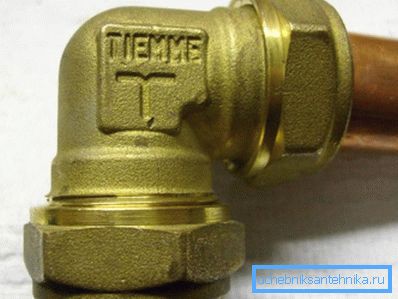

koppar

Hur kopparrören är anslutna med krimpfittings beror på typen av dessa fittings.

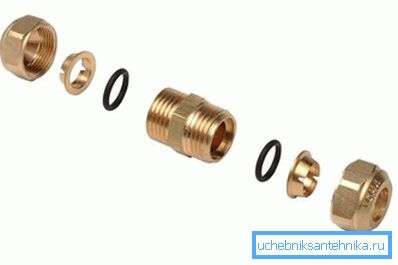

Mjuk tätning

I detta fall säkerställs täthet genom expansion av gummi- eller silikonringstätningen, som är fastklämd mellan fästkroppen och distansringen när muttern är åtdragen. Sättet att montera föreningen är i allmänhet ganska uppenbart.

På röret av motsvarande diameter bärs växelvis:

1. Hattmutter.
2. Behållarring.
3. Seal.

Sedan sätts röret in i fästets kropp, varefter fackmuttern spänns - först för hand, sedan 1-2 varv med hjälp av ett par justerbara eller öppna skruvar. En fixerar kroppens position, den andra roterar flänsmuttern.

Fördelarna med ett sådant anslutningssystem är uppenbara: det kräver inte trimning och kalibrering av rörets kant och kan göras manuellt med hjälp av det enklaste verktyget.

Priset på installationens enkelhet är ganska måttlig tillförlitlighet: med betydande mekaniska belastningar är det ganska realistiskt att röra röret ur fogen. Var kommer lasterna ifrån? Offhand - åtminstone med en vattenhammare som åtföljer flödet av vatten; Spelen hos barn med aktiv ålder är dock minst lika destruktiva för VVS.

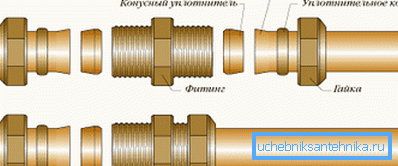

Bell montering

Det andra anslutningssystemet är konstruerat för glödgad koppar och använder sin plasticitet, förmågan att deformeras under belastning. Stramhet säkerställs av en kon, som bafflar rörets ände, som den lockas av fackmuttern och tätningsringen. Foget är starkare och viktigare, mer hållbart: det kommer att förbli lufttätt, även med långvarig överhettning, vilket är skadligt för gummi.

Instruktioner för montering av anslutningen i detta fall är mycket mer komplicerat.

1. Röret är trimmat med en speciell kniv.. Rumpan ska vara strängt vinkelrätt mot sin axel.
2. Sedan drivs fackmuttern och tätningsringen över den..
3. Kanten spärras så att kegletätningen kommer in, varefter den lockas av en kepsmutter och en tätningsring till karmens kropp..
4. Den handsträckta muttern skärps med ett par nycklar. Överdriv inte det med ansträngningen: och att bryta tråden på mässingsbeslaget och bryt lockmuttern tillräckligt lätt.

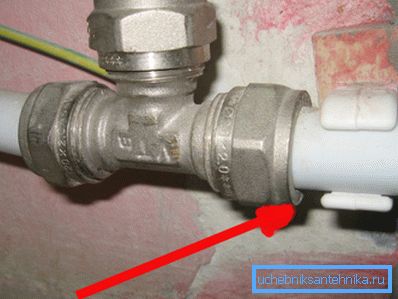

Metallplast

Hur är krimpfittings för metallrör?

Röret skiljer sig från de flesta alternativa lösningar med låg ringstyvhet. Denna egenskap kompenseras av beslaget, som används som en dorn: en delad ring komprimerar kanten av metallpolymerledningen på dess yta.

Försegla dessutom anslutningen:

• Fluoroplastisk bricka mellan rörets ände och stötets stödplats. Vid åtdragning av muttern trycks ändytan mot den med en spänningsdelad ring.
• Ett par ringformiga packningar som bärs på fästet i spåren bearbetas på dess yta.

Hur installeras krängningsdelar på metallplaströr?

1. Röret är bearbetat med en kniv för skärning av metallplast.

Förresten: författaren är mycket bra med en kvarn med ett skärhjul för metall. Det viktigaste - att göra en snitt, strängt vinkelrätt mot längdaxeln.

1. Den kalibreras av något föremål med lämplig diameter. Målet är att eliminera ovaliteten nära rumpan.
2. Avfasningen avlägsnas från insidan. Denna enkla åtgärd kommer att hjälpa till att inte kasta upp gummi o-ringarna.
3. En lockmutter och en splittring ringer av röret, varefter det sätts på fästet. Gummi ringar kan försmörjas med flytande tvål. Huvuddelen - krossa inte dem och flytt inte till pucken.
4. Den splittrade ringen skiftas till slutet, varefter lockmuttern är spänd - manuellt och sedan med ett par tangenter.

stål

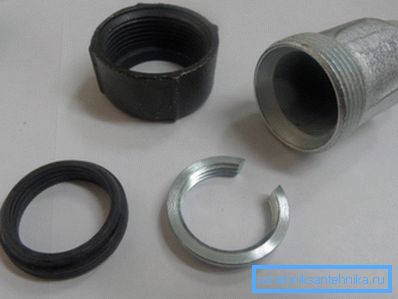

Kompressionsbeslag för stålrör - vanliga, gjorda av svart och galvaniserat stål, och tillverkat av böljet rostfritt stål - är ordnade nästan lika. I själva verket upprepar deras design exakt de enheter som vi redan har studerat för att ansluta till solid koppar: samma kapsmuttrar, kvarhållningsringar och O-ringar.

Hur monteras en sådan anslutning vid svart stålrör?

1. Rörets yta rengörs försiktigt från lager av färg och rost. Arbetet är lätt att utföra med en skarp kniv.
2. Om ovaliteten är närvarande, elimineras den. Med lite skicklighet för detta ändamål kan du använda en vanlig gasnyckel.

Observera: det kan lämna djupa repor på ytan, vilket är oacceptabelt. Om det händer, var inte lat för att ta bort papperskvadd med en fil.

1. Gradvis flytta flamsmuttern, dela ringen och försegla till rörets ände.
2. Sätt in den resulterande strukturen i kroppen och dra åt muttern med ett par nycklar.

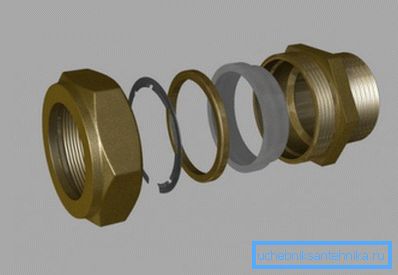

För korrugerad rostfritt stål kan förstås de två första punkterna utelämnas.

polyeten

Kompressionsbeslag för polyetylenrör, till skillnad från vad som beskrivs ovan, är inte gjorda av metall (mässing, koppar eller stål), men av samma polyeten. En annan signifikant skillnad är att de är monterade utan verktyg: muttrarna är spända endast för hand.

Användbar: Den maximala diametern för kompressionsbeslag för polyeten, med hänsyn till denna funktion, är begränsad till 32 millimeter.

Anslutningsanordningen är praktiskt taget densamma som de som beskrivits ovan: Täthet säkerställs med en ringformig tätning, vilken när öppningsmuttern är åtdragen öppnar upp med en stoppring. (Se även Drainpipeartikel: funktioner.)

Hur monterar du anslutningen?

1. Alla ytor rengörs från smuts.
2. Den yttre avfasningen avlägsnas från slutet. Det gör att röret kan komma in i fästet med minimal motstånd.
3. Fackmutter-, tryck- och tätningsringar ringer bort från rörets ände, och sedan, efter det sätts in i kroppen, tillbaka. Gänget, som vi kommer ihåg, är åtskruvad enbart för hand.

problem

Naturligtvis, inte utan dem. Vi listar de vanligaste problemen med kompressionsfogar.

slutsats

Vi hoppas att materialet som erbjuds läsaren kommer att hjälpa honom med självinstallation och reparation av VVS. Som alltid innehåller videon i den här artikeln ytterligare tematisk information. Lycka till!
