Koaxialrör för gaspanna

Oberoende uppvärmning med användning av en gaspanna är endast möjlig vid korrekt avlägsnande av avgaser från den. Men det är inte alltid möjligt att installera ett rör som passerar genom taket, så en koaxial skorsten utvecklades för väggaggregat.

Detta gjorde det möjligt att minska skorstenens längd utan att störa stödet, och även borttagning av förbränningsprodukter genom byggnadens yttervägg blev möjlig. Denna enhet förtjänar att prata mer om det.

I foto-koaxial skorstenen i ett trähus

tidsbeställning

Arbetet med gasuppvärmningsutrustning bör organiseras på ett sådant sätt att de resulterande förbränningsprodukterna effektivt släpps ut, och det finns också konstant tillgång till frisk luft till brännarezonen.

Det anses lämpligt att installera i flera våningar en väggmonterad eller golvmonterad värmepanna med en koaxial skorsten, vilket gör det möjligt att lösa detta problem med små ekonomiska utgifter och omutrustning av rummet.

Enligt brandskyddsreglerna är rökgasutblåsning genom ventilationskanaler i bostadshus förbjudna. Det finns också problem med tillgången till den erforderliga mängden friskluft som behövs för full bränsleförbränning.

Montering av vertikal koaxial skorsten (60x100)

Syftet med koaxial skorstenen är att framgångsrikt lösa dessa två problem samtidigt. Samtidigt förenklas dess installation genom att bara slå ett hål i byggnadens lagervägg.

utformning

Vad är en koaxial skorsten?

Denna enhet består av två kretsar:

  • den första bränner förbränningsprodukterna från gasformigt bränsle;
  • den andra är utformad för att tillföra den önskade mängden frisk luft in i förbränningskammaren.

De består av två rör med olika diametrar, infördes i en annan. Rök utmatas genom centralkanalen, frisk luft strömmar genom gapet mellan dem.

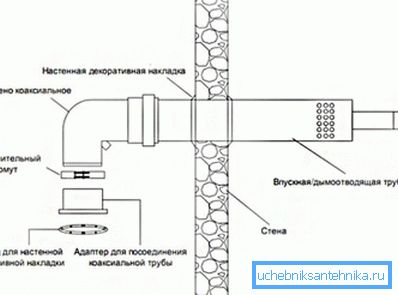

Enhetsmonteringsschema

Om du tittar på tvärsnittet på denna skorsten ser vi två cirklar, mellan vilka det finns ett litet avstånd, vars värde är konstant längs hela längden av strukturen. Samma ordning gäller böjar och andra beslag som används vid installationen.

Huvudmaterialet för den horisontella eller vertikala koaxialskorstenen är stål:

  • galvaniserad - priset är det mest prisvärda, men det har en begränsad livstid;
  • rostfritt ökar enhetens livslängd.

Det bästa materialet för skorstenar av denna typ anses vara stål som tål sura ämnen. Detta är direkt relaterat till bränslets förbränningsprodukter, som innehåller mycket aggressiva kemiska föreningar. Den senare kan skada den oskyddade ytan av strukturen.

Rostfritt stål skorsten

Vad är koaxial skorsten

Rökåtervinningssystem innehåller följande strukturella element:

  • koaxialröret;
  • revisionsenhet, konstruerad för underhåll av skorstenen;
  • kondensatuppsamlingstank, genererad genom passage av rök genom systemet;
  • koaxial rörförlängning, vars längd ska vara högst 3 m;
  • tee, om du behöver ansluta 2 enheter
  • armbågar och knän, krävs för att ansluta skorstenen till pannan och docka horisontella och vertikala sektioner;
  • skyddsanordning och dekorativa skydd, inte tillåter vinden att släcka flamman;

Tips: Om horisontell installation av skorstenen används, lägg till en elektrisk avgasfläkt till systemet som ger stabil dragkraft.

Strukturella delar av enheten

Enhetsfördel

Experter säger goda prestanda egenskaper hos sådana skorstenar. De ger också en säker arbetsmiljö för gasutrustning.

Idag finns det ett antal företag som specialiserar sig på produktion av sådana produkter. Många av dem levererar sina produkter till den inhemska marknaden för gasutrustning. Nedan ser vi positiva sidor av koaxialskorstenar:

teknik
  1. Systemet består av två kretsar.
  2. Detta gör det möjligt att värma upp den friska luften i brännarna, minska energiförbrukningen och öka köldens effektivitet.
  3. Tack vare denna parameter går en tillräcklig mängd luft som behövs för fullständig förbränning av bränslet in i förbränningskammaren.
installation Installation är inte ett problem, eftersom det bara krävs en öppning O 200-250 mm i stödväggen.
säkerhet Apparatens yttre yta värms inte till en kritisk temperatur. Denna aspekt är mycket viktig för trähus.
sortiment Idag erbjuder branschen delar av system av olika storlekar. Detta gör det möjligt att välja önskad diameter för pannor av vilken kapacitet som helst. Till exempel kan koaxial skorstenstorlek 60100 användas för utrustning med en kapacitet på upp till 30 kW.

montering

Vi rekommenderar inte att installera gaspannutrustning i lägenheten eller privathuset med egna händer. För att göra det finns det speciella certifierade professionella företag som inte bara installerar, men tar även utrustningen under garantin.

Skorstensinstallation

Nedan följer vi de regler som måste följas vid montering av en koaxial skorsten:

  1. Instruktionen tillåter installation av rör i ett horisontellt, vertikalt läge och i en vinkel. I det första fallet bör installationen ge en minsta lutning (från 3?) Mot kondensatuppsamlaren.

Tips: Detta system kräver en fläkt som kan ge normal dragkraft.

  1. Vertikal koaxial skorsten för en gaspanna används huvudsakligen när det är omöjligt att behålla regleringsavstånden till gasledningar, fönster och andra föremål. Det bör varnas att ett sådant system kommer att kräva stora finansiella investeringar.
  2. Minsta avståndet från marken till utgången av skorstenen (när den är installerad på första våningen) är 1-1,5 m. Skorstenen ska också placeras över eldstaden också 1,5 m.
  3. Installationen av skorstenen kan utföras med högst 2 svängbara knän.
Skorstenenhet med två armbågar
  1. Avståndet till fönstret måste vara minst 600 mm (i alla riktningar och plan), till gasrören - mer än hälften av skorstenens diameter.

Det finns också andra specifika krav som endast en specialist kan räkna ut, särskilt de många nyanserna när man installerar kondensatuppsamlare och revisionsenheter. Vi rekommenderar att säkerställa säker och pålitlig drift av gasvärmeutrustning för att överlåta installationen till professionella lag.

slutsats

Oberoende uppvärmning gör det möjligt att självständigt reglera gasförbrukningen och ge en lägenhet eller ett hus med högkvalitativ värme.

En stor roll i detta spelas av koaxial skorstenen, tack vare vilken systemutvecklingen lyckades, där förbränningsprodukterna kommer ut genom byggnadens stödvägg. Arbete med gasutrustning anses vara farlig, så lita på deras prestanda för proffs. Videon i den här artikeln hjälper dig att hitta ytterligare information om detta ämne.
