Klassificeringen av stålrör indikerar deras syfte och

25-09-2018
Rör

Stålrör används ofta i hushålls- och industribyggnation. De fungerar som element i öppna och stängda system som transporterar en mängd olika vätskor och gaser. Applicera dem och som delar av metall.

I vardagen används de vanligtvis för uppvärmning och vattenförsörjning. Samtidigt kommer märkning av stålrör att leda till utnämning.

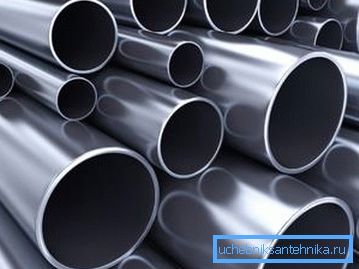

För att framgångsrikt kunna använda denna produkt är det nödvändigt att studera sina klasser och typer.

Produktdelning

Det finns sex klasser av produkter som beskrivs av följande egenskaper:

  • Typ av material, dess homogenitet
  • produktionsmetod;
  • tvärsnittsform
  • destination.

klass tidsbeställning
jag Gasledningar, transport av inaktiva vätskor, fasta ämnen och gaser, konstruktion av stöd och kabelnät
II Trunk system för olja, gas, vatten och bränsle
III Speciellt starka produkter för nätverk med hög temperatur och tryck
IV Hölje och borrrör
V Oljeplattformar, master och brokranar
VI De mest hållbara produkterna används som cylindrar av kolvar, pumpar, lagerringar, element i tankar med höga trycknivåer.

Typer av stålrör enligt GOST

  1. Nomenklaturen för stålrör enligt statliga standarder nr 3262 och nr 10705/80 är avsedd för montering av vatten- och gasledningar, hushålls- och industrivärmesystem samt skapande av metallramar.
  2. Analoger enligt statlig standard nr 20295/85 används för att anordna trunkledningar för gas, olja, för att stärka mark och gropar.

Stålkvaliteter

Förutom ett specifikt GOST bör valet av produkter ta hänsyn till stålklassen från vilken produkterna tillverkas.

Det kan vara:

  • Cm-1;
  • Cm-2;
  • Cm-3;
  • Cm-4;
  • Cm-5;
  • Cm-6;
  • Artikel 7.

Garanterade kvaliteter av stål är indelade i tre kategorier:

  • Brev A betyder materialets mekaniska egenskaper;
  • Brevet B är dess kemiska sammansättning;
  • Brev B anger förhållandet mellan de mekaniska komponenterna i produkten med sina kemiska egenskaper.

Klass A motsvarar alltid de ståltyper som anges ovan. Instruktionen noterar att om produkten är tillverkad av så kallat "kokande" stål, indexeras det dessutom med bokstäverna KP, om från "halvvägs" analog - PS. När det inte finns någon sådan märkning tillhör metallen den "tysta" typen.

Varianter av produkter i storlek och tillverkningsmetod

Standardstorlekar av stålrör enligt deras diameter:

  • kapilläranaloger - 0,3 / 4,8 mm;
  • Produkter med liten diameter - 5/102 mm;
  • Produkter med en genomsnittlig tvärsnitt - 102/426 mm;
  • rör med stor diameter har mer än 426 mm.

Sektionsform och väggtjocklek

Produktspecifikationer för väggtjocklek.

Rörväggarnas tjocklek är uppdelad i:

  • speciellt tunnväggiga;
  • Tunnväggiga;
  • normal;
  • tjockt;
  • speciellt tjockväggiga.

Tunna analoger har en tjocklek på 1 mm, de tjockaste produkterna - 19 mm.

Var uppmärksam! Enligt GOST verkar denna väggtjocklek av ett stålrör vara liten. Sådana analoger kan emellertid stå emot interna och externa belastningar på 20/50 ton.

Det finns två klasser av precisionsbearbetningsprodukter.

  1. Första klassens produkter klipper ändarna och tar bort burrarna.
  2. Den andra klassen är bara skuren.
I fotointervallet av profilrör.

Formen på profilprofilen för stålprodukter är indelad i två kategorier.

  1. Formade (profil) rör fungerar som element i metallkonstruktioner. De kan vara rektangulära, kvadratiska, ovala, rhomboid, ribbed, segment, teardrop, triple, hexagonal, octahedral, etc.
  2. Runda analoger är konstruerade för transport av olika ämnen.

      Produktionssätt

Enligt metoden för tillverkning av metallrör är indelade i 2 typer.

  1. Produceras med olika svetsmetoder: gas-elektriska; ugn (stum) elektrisk svetsning med resistans.
  2. I fallet med en sömlös metod tillverkas de pressade eller valsade (deformerade) heta och kalla analogerna.

Egenskaper som påverkar konsumentkvalitetsrör

  1. Den inre grovheten hos stålrör leder till uppbyggnad av avlagringar och korrosionsprodukter på sina väggar. Detta sänker deras genomströmning.

Rörhetskoefficienten hos stålrör kan vara annorlunda. Det beror på deras produktionsmetod och tillstånd. Nedan finns en tabell angående denna fråga.

Rör / tillstånd Grovhet, i mm Grovhet, i inches
Ny sömlös 0 /, 02/0 /, 1 0,0008 / 0,004
Ny längsgående elektrovält 0,05 / 0,1 0,002 / 0,004
Ny galvaniserad 0,15 0006
Renat används 0,15 / 0,2 0,006 / 0,008
Litet rostigt 0,1 / 0,4 0,004 / 0,016
Mycket rostigt 0,4 / 3 0,016 / 0,12
Vissa insättningar 1 / 1,5 0,04 / 0,06
Många insättningar 1,5 / 4 0,06 / 0,16
Belagt med bitumenmastik 0,05 0002
  1. När du installerar egna stålnät bör du ta hänsyn till ändringen i rörlängd på grund av termisk expansion på grund av temperaturskillnader. Koefficienten för linjär förlängning av stål är 0,0120 mm / m • K. Följaktligen kommer röret från det att expandera när temperaturen ändras med 50 till 6 mm.

Var uppmärksam! Linjär förlängning av metallprodukter är 20 gånger mindre än för plastanaloger. Ett sådant lågparametervärde är en viktig fördel.

  1. Värmekonduktiviteten hos stålrör är ganska hög - 74 W / m • K. Denna fastighet är idealisk för uppvärmning av nätverk och varmvattenförsörjning. För kallt vatten är dåligt, för rör börjar "svettas", blir våt och rost.

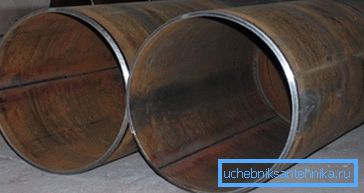

Svetsade motsvarigheter är mindre hållbara än fasta.
  1. Med samma väggtjocklek är sömlösa produkter starkare än svetsade motstycken, eftersom foget är ett svagt område.
  2. Deras genomströmning beror på storleken på produktens inre diameter.
  3. Väggtjockleken påverkar rörets styrka och dess motstånd mot högt tryck.
  4. Den yttre beläggningen spelar också en viktig roll. Om det svarta stålröret är galvaniserat, rostar det nästan inte. Priset på förkromade motsvarigheter är högt, men förutom deras ökade korrosionsbeständighet ser de också mycket estetiska ut.

slutsats

Om du är välkänd i märkning och klassificering av stålrör, kan du enkelt få exakt den sort som behövs.

Videon i den här artikeln fortsätter sitt tema.
