Installation av skorstenar smörgåsar

Skumstenen "sandwich" är för närvarande den mest använda, eftersom den är känd för sina praktiska egenskaper, stor funktionalitet. Låt oss prata om hur man installerar skorstenens smörgåsar.

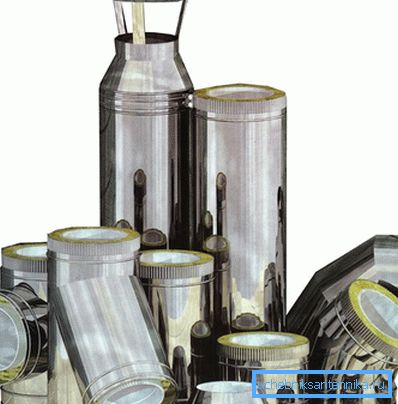

Fördelarna med denna design inkluderar följande egenskaper:

• nästan fullständig frånvaro av kondensat
• det finns ingen sot på väggarna,
• försumbar risk för brand,
• skorstenar är lätta att underhålla och om nödvändigt reparera.

Smörgåsar är utmärkta som material för skorstenar i trähus, till exempel i bad och andra träbyggnader.

Hur man monterar en skorsten

Tillverkad skorsten består av delar med en längd av 1 m, där var och en sätts in i den andra. För att bättre förstå hur installationsprocessen utförs är det nödvändigt att klargöra exakt hur skorstenssystemet i huset presenteras. Allt är mycket enkelt: en produkt består av yttre och inre rör, deras diameter är annorlunda och skapar ett mellanrum där isoleringsskiktet placeras. Röret inuti är vanligtvis tillverkat av rostfritt stål, medan den yttre, som inte behöver termisk stabilitet, kan tillverkas av både koppar och mässing.

Tips! Galvanisering, om den används som material för rör, kommer inte att kunna verka normalt under rörets funktion, eftersom det under hela uppvärmningen, liksom under kylning, ständigt kommer att ändra dess diameter.

De angivna bristerna är inte besatta av rostfritt stål. Vid användning av fasta bränslen kan du dessutom använda rostfritt stål, som har värmebeständiga egenskaper.

Uppvärmnings skorsten

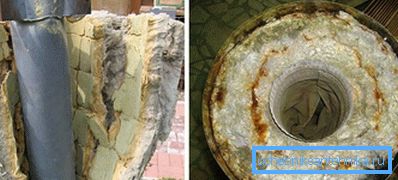

Under installationen av skorstensmacken som isoleringsmaterial användes speciell basalt mineralull. Med en tjocklek av 24-60 mm används den som en inre isolering för expanderade lera och polyuretanrör. Arbetet med installationen är emellertid ofta nödvändigt att genomföra manuellt, vilket kräver särskild vård.

Röranslutningsmetoder

Det finns flera sätt att ansluta:

• fläns;
• bajonett;
• och den så kallade "kalla bron", "kondensat", "rök".

Varje metod har sina egna särdrag. Till exempel är "rök" -alternativet utformat så att produkter som emitteras av kolmonoxid inte kommer in i rummet (vanligtvis bad). Metoden, som tar hänsyn till bildandet av kondensat, syftar till att förhindra att kondensatformationer strömmar ner i röret.

Flänsinstallationsmetoden innebär att röken som passerar genom skorstenen inte stöter på något framför den som skulle förhindra att den lämnar skorstenen. Det finns naturligtvis dess nackdelar som är förknippade med slarv vid montering. Om aggregatet inte är utfört med tillräcklig kvalitet kan kondensat komma in i sprickorna som bildas, varigenom isoleringen kommer att skadas.

Till skillnad från flänsen en, eliminerar bajonetmetoden helt fuktighet, eftersom här ligger innerröret i skorstenen rakt in i sockeln på den nedre smörgåsen, men det finns risk för att rök kommer ut.

Tips! Så att röken inte skadar hälsan, och kondensatet förstör inte isoleringen, behöver du bara försegla alla leder väl, och denna operation är nödvändig oavsett vilken metod som väljs.

I det här fallet monteras de inre rören "av kondensat", och isoleringen måste också vara närvarande i de ställen där skorstenen står i kontakt med takets träelement. Dessutom är smörgågen inte lämplig för direkt anslutning till röret.

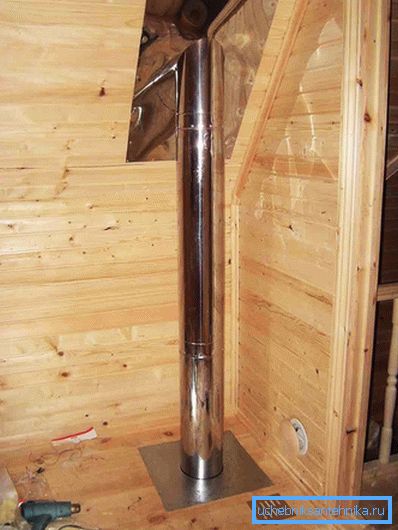

Monteringsprocessen

Det bör noteras att installationen i sig inte är svår, eftersom för att ansluta smörgåsröret inte krävs speciella konstruktionskunskaper. Hur börjar arbetet? Det viktigaste att komma ihåg är att installationen alltid ska börja längst ner och sluta på toppen, medan ytterröret ska sättas på den inre.

För det första är det nödvändigt att ansluta alla element som utgör skorstenen. Börja med att installera det, du måste överväga att den ena änden av röret är något smalare; han sätts in i det nedre röret. Eftersom skorstenen inte ackumuleras sot är det ganska lätt att ta bort kondensat från det. Du kan göra detta genom att installera specialteor.

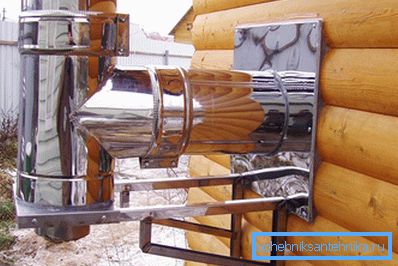

För det andra måste du hålla skorstenen på övervåningen, i det första fallet, överväga alternativet genom väggen. För att göra detta gör det ett hål under röret, röret hålls och sömmen är stängda med skum. Fästena under konsolen monteras utomhus, varefter den är installerad. Ovannämnda tees är monterade på hörn som är fästa vid konsolen, på vilken de kan röra sig. Utanför kan väggen sys med ett ark av plywood (ca 1 cm tjock) eller metall. Konsolen själv måste vara belagd med färg eller lack för att skydda mot korrosion.

Ett hål av önskad längd borras i adaptern, varefter smörgåsen sätts på den. Ibland används en uppgift, det vill säga ett utrymme som är särskilt kvar mellan byggnadens vägg och rökkanalen.

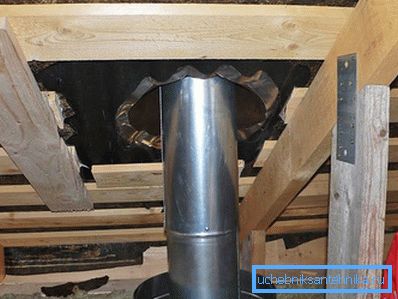

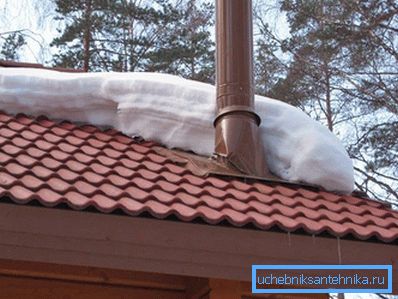

Om du håller skorstenen i taket, behöver du först ta röret, och först därefter montera taket på taket.

Tips! Med en skorstenshöjd på mer än 1,2 m är det nödvändigt att fästa strukturen med kabelfästena med krimpklemmar, annars kommer skorstenen att kollapsa under påverkan av stark vindkraft.

Om taket är tillverkat av mycket brandfarliga material, bör det skyddas mot eventuell brand. För att göra detta måste du installera en deflector med ett gallret för att släcka gnistor (små celler måste användas) på skorstenen, som står högt över metallplattan eller skifferet.

Skorsten mount: vad du behöver veta

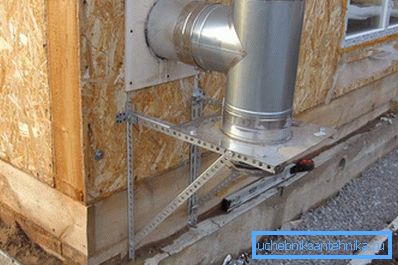

Nästa behöver du så mycket som möjligt för att säkra skorstenen. Alla tees och knän, liksom andra komponenter hålls ihop med klämmor, och teen själv är förstärkt med en konsol. Om plötsligt är den övre delen av skorstenen dålig eller inte fixad alls - det är bättre att stärka det bara om det är så och försäkra dig själv. Vanligtvis används i detta fall armbågarna, inställda i en vinkel på 120 °.

Om det inte är klart hur dockningsfogarna är fastsatta, kan du lära dig mer om detta nedan. Sandwichrör, som tidigare nämnts, sätts in i varandra. Efter avslutningen av dockningen, när du är övertygad om att det inte finns några luckor och allt är i ordning, är denna anslutning förseglad med ett kompressionsklipp. Om röret hålls ihop med något annat element, måste klämmorna användas på båda sidor.

Förresten kan stödfästet tillverkas för hand. För dess konstruktion behöver ett par hörn (30, 50 mm). Dessa hörn skärs i nödvändiga sektioner med en kvarn, ett hål borras för M10 och M8 bultarna med en borr, så är allt monterat. Hela processen kan hittas och ses på video på Internet.

Så vi har demonterat hur man monterar röret på rätt sätt, vad och hur man ansluter, hur man installerar röret i spisen, hur man passerar genom väggen och taket och hur man fixar det. Nu kan du faktiskt prata om slutet på installationen.

Avslutande av installationen av skorstenen smörgås röret

Det finns en liten och inkonsekvent nyans som människor inte heller vet eller glömmer - du måste ta bort filmen från rören. Det limmades speciellt för att skydda rören mot repor och smuts, men nu när skorstenen har monterats och installerats, behöver den inte behövas. Dessutom, om du glömmer att ta av den kommer den att börja slakta senare under påverkan av väderförhållandena och kommer att ge ett orörligt utseende till skorstenen.

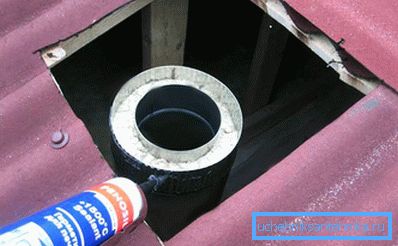

Den normala längden på den färdiga skorstenen ska vara ca 5 m, högst 6 m. Detta avstånd anses vara från ugnsristen till toppen. Hela strukturen måste kontrolleras, varje gemensamt eller obemärkt godkännande måste vara förseglat. Regelbunden tätningsmedel passar inte, du behöver bara värmebeständig, den kan tåla temperaturer upp till 1000 ° C. Ett sådant tätningsmedel appliceras på den yttre ytan hos både inre rör och yttre ytor. Om det finns en övergång från enväggsrör till dubbelväggsrör, täckes yttercirkeln med tätningsmedel. När denna del av arbetet är klar måste du slutligen kontrollera de potentiellt farliga ställen där röret kan värma upp mest. Råd om vad temperaturen är där.

Vill du senare rengöra skorstenen var enkelt och enkelt? Se till att du ändrar det på förhand. Vad är det Så kallad en liten avtagbar del, speciellt anordnad i skorstenens vägg. Det kan se ut som ett hål med en dörr.
