Installation av keramisk skorsten

Höga krav på temperaturstabilitet och hållbarhet påläggs rökgasutloppskanalerna. Keramiska konstruktioner har blivit ett värdigt alternativ till tegelskorstenar. Brandskyddande keramiska rör används för pannor med någon typ av bränsle. Den höga kostnaden för konstruktion kombineras med en lång livslängd och motståndskraft mot aggressiv miljö. Installation av en keramisk skorsten kräver överensstämmelse med säkerhetsbestämmelser och tekniska standarder. Dessa villkor kommer att undvika bränder och ge högkvalitativa utsläpp av förbränningsprodukter.

anordning

Det universella skorstenssystemet är en smörgåsbyggnad bestående av ett inre keramikrör och en yttre del gjord av lätta keramiska skorstensstenar eller betongblock.

Mellan lagren av brandbeständig isolering läggs, såsom basaltull. Chamotte lera, som är ett råmaterial för tillverkning av värmebeständig keramik, ger möjlighet att installera en skorsten för pannor med hög temperatur på avgaser. Detta material avstöter fukt och är immun mot effekterna av förbränningsprodukter.

Rökkanalens konstruktion ger en tillräcklig grad av isolering, vilket eliminerar uppkomsten av kondens på väggarna. De flyktiga gaserna behåller värmen till hålet i röret, bara här kyles de till fuktbildning. Ett litet område som utsätts för kondensering har ingen signifikant effekt på keramisk skorsten. Designen är konstruerad för installation både inuti och utanför huset.

värdighet

Användningen av naturligt eldfast material inuti strukturen, isoleringen och betongblocken utanför ger ett antal fördelar framför tegelstenar och metallskorstenar:

1. Förbättrad dragkraft på grund av de släta väggarna i ett keramiskt rör som inte har tegelrörhet.
2. Skorstenen av chamotte ler är överlägsen metall i korrosionsbeständighet. På grund av sandwichkonstruktionen kyler kanalen långsamt och kondensat visas inte. Förbränningsprodukter avtar inte på rörets släta lerväggar, därför bildas inte aggressiva lösningar som förstör materialet.
3. Frånvaron av sot garanterar användarskyddet - rökkanalen minskar inte i diameter, och tändning av avlagringar är inte provocerad.
4. Mångsidighet - den keramiska skorstenen är lämplig för gaspannor, fasta och flytande bränsleenheter, eldstäder. Designen är gjord för användning med hög grad av uppvärmning och speciella rör för lågtemperaturpannor.
5. Bra värmeisolering säkerställer snabb uppvärmning och låg värmeförlust. Dessa faktorer ökar effektiviteten i värmesystemet.
6. Sandwichröret uppfyller brandkravskraven, dess yttre ram gjord av betongblock värmer inte upp och hotar trägolv när den passerar genom bostadsgolv och takläggning.
7. Lång livslängd, upp till 30 års garanti.
8. En enkel installation av ett modulärt skorstenssystem är tillgängligt för dem som gör det själv.

Vid val av ett keramiskt rör beaktas även dess nackdelar. Installationen ska utföras vertikalt utan varv, kostnaden för en sådan skorsten är högre än den för en tegel eller metall en, den totala vikten av konstruktionen skapar en extra belastning på fundamentet.

Urvalsregler

Keramiska skorstenen är tillverkad av separata block som passar tätt mot varandra, så det finns ingen rökläckage. Dess höjd beräknas i förskott, enligt gällande regler. Skorstenens överdrivna längd förbättrar inte utkastet, utan skapar endast komplexa aerodynamiska turbulenser som inte bidrar till att gasutblåsningssystemet fungerar effektivt. Rör rekryterad, styrd av reglerna:

• höjd över det platta taket 50 cm;
• Röret, som ligger 1,5 m från åsen, bör stiga 50 cm ovanför det;
• på ett avstånd av 3 m kan skorstenens kant inte ligga under åsen.
• att vara mer än 3 m från åsen måste röret nå en axel vid 10 grader från sin horisont;
• Diametern hos den inre keramiska kanalen kan inte vara mindre än den för rökavgasröret.
• Rörhöjd från ristlinjen till ytterkanten är inte mindre än 5 m.

En keramisk skorsten kan användas för att avleda gaser från flera apparater, men i någon konfiguration tjänar bottenmodulen till att samla kondensat. Skorstenen är utrustade med fokus på typen av värmeanordning: en öppen spis, panna eller spis. Rördiameterns storlek påverkas av typen av bränsle och kraften hos pannan. För att beräkna den önskade längden på den keramiska skorstenen behöver du höjden på taket och taket.

Skorstensinstallation

Tillverkare ger en design helt redo för montering, den innehåller:

• keramiska block, inklusive teor för rengöring och anslutning till värmaren;
• kondensatbehållare;
• ram gjord av block med hål för förstärkning
• mineralisolering.

Övre delen av skorstenen är skyddad från nederbörd med en speciell kon. I den nedre delen av strukturen installeras ett galler för luftflöde. Välja sekvensen för montering av modulerna och rörets storlek, ta hänsyn till att lederna i enskilda sektioner inte ska falla på överlappspassagen.

Skorstenens betydande vikt kräver att en separat grund läggs. Dess dimensioner överskrider skorstenens diameter med 10 cm i varje riktning. Betongbasen måste vara platt, dess horisontella position kontrolleras av nivå. För att säkerställa ett platt plan kan du lägga keramiska granitplattor. Rörets botten, speciellt de som överstiger 7-8 m, bör ställas strikt på nivån. Därefter utförs vattentätning från rullmaterialet, viks i två lager. Det första betongblocket läggs på fundamentet, cementmortel används under den.

Ett speciellt tätningsmedel används för att ansluta delar av det keramiska röret. Den är gjord av en torrblandning som ingår i satsen och vatten, förhållandet 7: 1 upprätthålls. Blandning sker i ett varmt rum vid +20 grader, det är nödvändigt att använda kompositionen i 1-1,5 timmar tills den härdas.

Tips! Den frusna lösningen kan inte spädas ut med vatten igen.

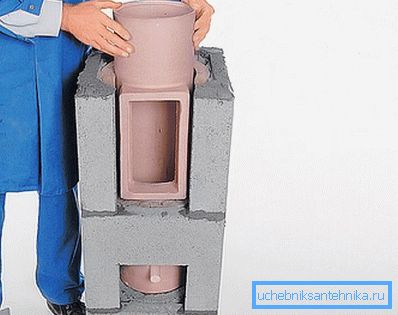

En tank för kondensatavtappning installeras i det första blocket. En rörsektion med ett rengöringshål är fastsatt med ett tätningsmedel. Denna modul är insvept med basaltull. Varje efterföljande modul sätts i föregående och förseglas med en tillverkad lösning. Överdriven komposition som sträcker sig mot rörets yta, torkas med en fuktig svamp. Utanför ett keramiskt rör är en ram av betongblock ansluten, förbunden med en cement-sandmortel. Vid behov skärs de hål för individuella storlekar på tees. Den raka delen är gjord av block utan hål.

Den tredje modulen är en tee för att ansluta värmaren. Den är täckt med en speciell främre insats. Efter rak sektion installeras en klaff.

Tips! Genom betongdelarna i den keramiska skorstenen kan medföras blixtstång.

Vid installation av block är det viktigt att observera horisontella och vertikala nivåer. För att ge strukturen stabilitet och styvhet är den förstärkt med järnstänger. Hål i blockens hörn bereddes under metallförstärkningen; delar av 1,5 m drevs in i dem och fylldes med cementmortel.

Efter installationen av skorstenen är tee för revision stängd av en dörr, och en ventilationsgrill installeras i den nedre enheten. Luften kommer in genom kanalen och sänker temperaturen. Keramisk skorsten är installerad utan en betongram, men i detta fall är röret fäst med klämmor varje meter. I en uppvärmd vindsvåning isoleras den med ett lager av basaltull.

Passager genom golvet och vinden är skyddade av en låda och isolerad med basaltull. Särskild uppmärksamhet ägnas åt säkerheten att installera en keramisk skorsten i ett trähus. Dess plats är 25 cm från träväggen.

Den sista delen av skorstenen, belägen på taket, slutar med montering av en betongplåt och en skyddskon av metall. Utsidan av skorstenen är gjord av kakel eller annat material till smak av hemmedrivare.
