Inch pipe - omvandling till metrisk kalkyl

För många är det metriska snarare än tumsystemet mer känt och bekant. Det är självklart inte så svårt att konvertera centimeter till tum, men i fråga om rörstorlek beteckningar finns det många subtiliteter. På grund av detta, många nybörjare rörmokare öppet "float" när de väljer, och kan göra ett allvarligt misstag.

Vad är ett rör tum?

Den viktigaste parametern är innerdiametern, men oftare när de väljer, använder de den nominella diametern (DN), med andra ord clearance-storleken. Bandbredd beror på det.

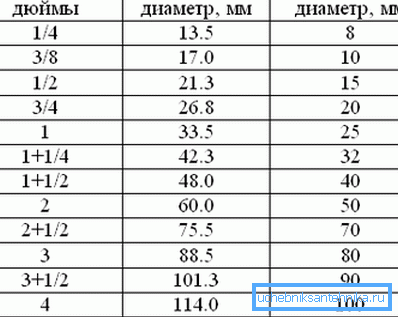

En typisk tum är 25,4 mm, men i sanitetsfältet fungerar denna regel vid första anblicken inte. Exempelvis är den yttre diametern hos tumöret i mm 33,5 mm (värdet anges för rörledningens VGP). En vanlig person i en sådan situation kan tro att ett fel hade skett i hans beräkningar.

Saken är att du behöver navigera inte på utsidan, men på Dna, men i detta fall finns ingen exakt match på 25,4 mm. Sålunda motsvarar tapp-tummen en DN på 25,0 mm, och för DV kan spridningen vara ännu större. Anvisningarna för byggnadsarbetet nämner knappast svårigheten att konvertera måttenheter, så att du enkelt kan göra misstag.

För en lätt VGP kommer Dvn-röret att vara 27,9 mm, för ett vanligt rör - 26,4, och för ett förstärkt rör - 25,5 är orsaken till denna variation i väggtjockleken. Om en sådan person i en sådan situation kommer att fokusera på DN, kommer han troligtvis att stanna vid 26,8 mm-varianten, och motsvarar denna storlek redan? tum kan kostnaden för ett sådant fel vara betydande.

Var uppmärksam! Även ett till synes obetydligt nedåtriktat fel påverkar kraftigt kapaciteten och trycket i systemet. Detta kan påverka dess hållbarhet negativt.

Storlekar av rör från olika material

Omvandling av tum till metriska rör är speciellt viktigt när man arbetar med olika material. Till exempel när det är nödvändigt att ansluta en sektion av metall och plastledning. I det här fallet är det nödvändigt att beakta inte bara Dv, utan även Dn. I annat fall uppnås inte rörets anslutning.

Stålrör

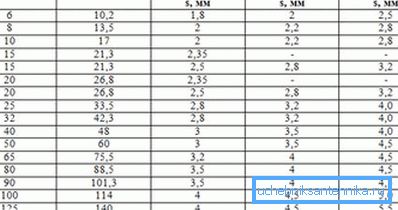

När man arbetar med dem är produktionsmetoden också viktig, och storleken beror på den. Således är storleken av AIV (GOST 3262-75) i storleken 6 till 150 mm (vilket betyder Du).

Materialets tjocklek varierar beroende på versionen

• I en lätt VGP-rörledning varierar tjockleken i intervallet 1,8 - 4,0 mm. Följaktligen kommer tumörens inre diameter att vara 25 mm och ytterdiametern i detta exempel kommer att vara 33,5 mm;
• För en vanlig version kan väggen ha en tjocklek på 2,0 - 4,5 mm;
• förstärkt version har ännu större tjocklek (2,5-5,5 mm).

Det är möjligt att välja sådana typer av ledningar som:

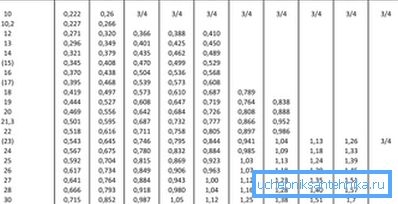

• Elektrisk värmd (GOST 10704-91). Det skiljer sig från VGP med en något mindre DN med lika DN. Exempelvis är dimensionerna för ett halvt tums rör lika med: Du-15 och Dn-20 mm (för VGP är denna parameter lika med 21,3 mm);

• Sömlös (varmvalsade produkter, GOST 8372-78). Storleken skiljer sig inte från det elektriska, den maximala diametern är 1200 mm.

Det kan ses att även med en liten diameter kan Dn vara ganska annorlunda. I exemplet ger en halv tums rör i mm en skillnad i Dn på 1,3 mm när man jämför VGP och den sömlösa rörledningen.

Plaströr

Vid installation av rörsystem och värmesystem med egna händer används polypropen ofta. Den största svårigheten i detta fall är att beakta den olika väggtjockleken beroende på syftet med systemet. (Se även artikeln Rör för VVS i lägenheten: funktioner.)

Exempelvis kan PN10 användas för kallvattenförsörjning, varvid den minsta väggtjockleken i detta fall kommer att vara 1,9 mm för Dn 20. Men PN20 och PN25 kan också användas för att leverera varmt vatten, därför ökar väggtjockleken till 3,4 mm för samma storlek .

När du väljer en viss storlek är det viktigt att du inte förvirrar Du (medelvärdet för lumen) och den faktiska interna storleken, som skiljer sig beroende på väggens bredd. Det är mer praktiskt att överväga denna subtilitet på ett konkret exempel.

Dimensionerna av tumör i mm ser så här ut: DN-25 och DN-32 mm, nu definierar vi värdet på Dv för varje klass:

• för PN10 med en vägg av 3,0, blir Dvn 26,0 mm;

• men för PN20 Dvn reducerades till 21,2 mm.

Var uppmärksam! Sådana skillnader i värdena för DW är i princip inte särskilt viktiga om systemet är monterat "från början" och alla element köps omedelbart. Det är mycket viktigare att ta hänsyn till detta när det är nödvändigt att docka rör från olika material, till exempel stål och polypropen.

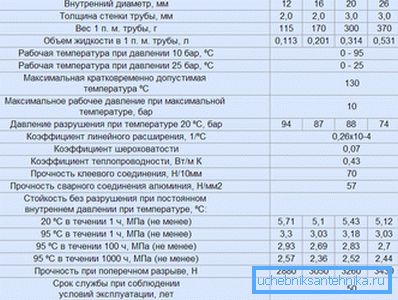

Metallplast

Under senare år har detta material något förlorade fans, men trots det används det fortfarande. Precis som i polypropen behöver du bara fokusera på ytterdiametern (DN).

Exempelvis är diametern på ett halvt tums rör enligt tillverkarna 16 mm. För att bestämma den interna storleken behöver du veta väggtjockleken (i det här exemplet är den 2,0 mm), så Dwn blir 12,0 mm.

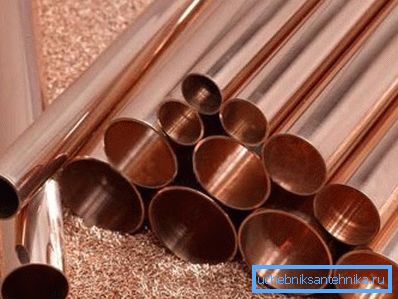

koppar

När det gäller koppar är allt ganska enkelt, men frågan om omvandling av värden, hur mycket den kommer att vara i millimeter, är fortfarande populär.

Kom ihåg att du behöver några regler för märkning:

• Tube rör dimensioner används endast för att utse yttre dimensioner.;

• Om inspelningsformatet är något annorlunda, till exempel 14/1 eller 14/12, är dessa dimensioner redan angivna i millimeter.. Det första alternativet indikerar Dn och bredden på väggen och den andra - värdena på diametrarna. Mer information om standardstorlekar finns i GOST 617-2006.

Var uppmärksam! När man ansluter element från olika material är det osannolikt att de kommer att kunna exakt matcha sina dimensioner. För att säkerställa en tät anslutning används i regel speciella adaptrar, med hänsyn till övergången från metriska till tumdimensioner.

Sammanfattningsvis

Det finns anklagelser om att sanitets-tummen är en "speciell" måttenhet, som skiljer sig från den vanliga 25,4 mm. Det är faktiskt inte så, och den största förvirringen härrör från det faktum att människor inte vet i vilka fall det externa är angivet, och i vilket - Dvn.

Lägger inte till tydlighet och begreppet Du, som är något annorlunda än tummeekvivalenten. Exemplen på översättningen av kvantiteter som ges i artikeln kommer att göra det möjligt att förstå denna relativt enkla fråga.

Videon i den här artikeln visar ett exempel på anslutning av rör från olika material.
