Hur svetsar rören av stål till värmesystemet: en överblick

Idag är svetsning av värmepanna fortfarande en allmänt använd teknik för anslutning av systemelement. Faktum är att moderna plaströr inte är överallt acceptabla att använda. Ja, och ofta händer det att du måste skapa en motorväg som värmer absolut hela inre omkretsen av huset, inte bara utrymmet under fönstren.

För att lösa detta problem är plast inte lämpligt eftersom det inte värmer sig själv, som metall. Därför blir endast radiatorer värmepunkter.

Nyansen är att svetsningen av vattenrör av denna typ innebär följande:

1. Tillgänglighet av specialutrustning.
2. Måste vara erfarenhet av svetsmetall. Och förståelsen av de grundläggande principerna för svetsning är inte överflödig.

Det visar sig att att göra detta arbete med egna händer är svårt nog. Men ändå, om det är önskvärt, är det ganska riktigt.

I den här artikeln kommer vi att försöka avslöja de grundläggande reglerna för att installera ett sådant system med en svetsmaskin. En översyn av tekniken och svetsinstruktionen kommer att vara till nytta för dig, så att du objektivt kan utvärdera om du kan utföra sådant arbete eller inte.

Låt oss börja med det viktigaste ögonblicket.

Tekniska principen och vad som behövs för genomförandet

Som ett visuellt exempel kommer vi att överväga det enklaste alternativet - dockning med elektrisk svetsning.

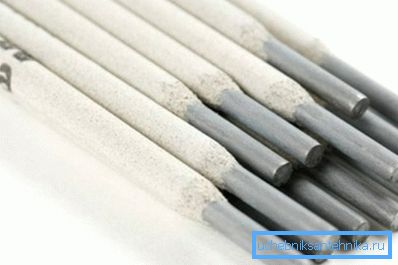

• Det är faktiskt ett mycket pålitligt sätt att ansluta olika metallprodukter.. Processens fysik är att specialutrustning tas för svetsrör till vilka elektroder är anslutna (det här är metallstavar med speciell beläggning).
• Dessa elektroder under påverkan av elström smälter, fyller utrymmet mellan rörens sömmar och stelnar sedan, som om de vrids till fast metall igen..

Observera att det är mycket viktigt att använda högkvalitativa elektroder i arbetet - annars kan du få en läckande och bräcklig anslutning. Spara därför inte - det är bättre att köpa en produkt, vars pris är högt, än att göra allt arbete förgäves, är överens.

Låt oss titta på jämförelsetabellen, vilken typ av elektroder är beroende av beläggningen.

Det visar sig att vanliga rutil- och celluloselektroder är lämpliga i princip för montering av ett uppvärmningssystem i ett privat hus.

När det gäller stavarnas diameter är det en mycket enkel "formel" för beräkning. Elektroder med en diameter av 3 mm är optimala för svetsprodukter med en metalltjocklek på 2-5 mm. Större tjockleken på stål i värmesystem i privata bostäder gäller i regel inte.

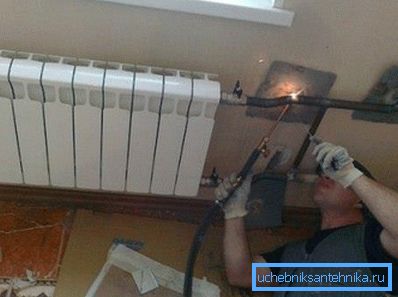

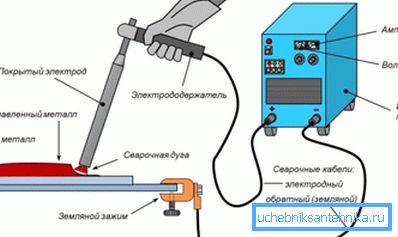

Tja, några ord om utrustningen. Om du inte går in i detaljer är svetsmaskinen en transformator, genom vilken ström överförs till elektrodens ände. Kostnaden för sådan utrustning är i princip inte så hög, men är det värt att köpa det för ett engångsarbete? I de flesta fall är det enklare, säkrare och billigare att överlåta värmeaggregatet till en professionell.

Med principen om teknik tänkt sig, låt oss nu försöka implementera det steg för steg.

Värmepipsvetsning

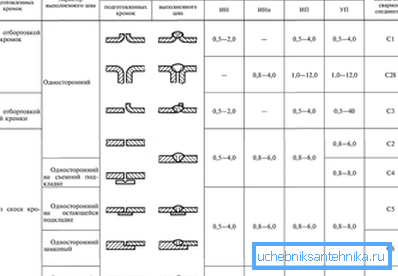

Innan du börjar är det värt att notera att det finns en GOST för rörsvetsning, med hjälp av vilken du kan bestämma vilken sorts svets som ska skapas med en eller annan kantform.

Observera också att rören kommer i olika former - inte bara runda, men också kvadratiska och till och med rektangulära. Så svetsningen av kvadratrör enligt GOST kan skilja sig något från reglerna för att ansluta rundprodukter. Tänk på denna punkt och noga titta på exakt vilken dokumentation du läser.

Nå, nu tillbaka direkt till jobbet.

Förberedelse av bas och utrustning

Förfarandet vid detta skede borde vara något så här:

1. Vi tar rören och gör dem så att deras kanter (det vill säga som cirkulära sömmar) skärs i jämnaste vinkel mot varandra.

1. Vi rengör kanterna på sömmarna med sandpapper med en fin fraktion.

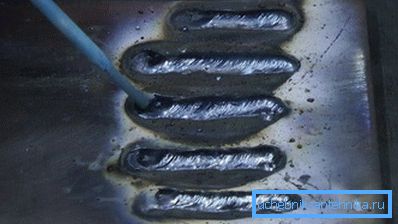

2. Vi kopplar transformatorn till nätverket och förbereder svetsmaskinen för drift. Om enheten är korrekt konfigurerad kommer ljudet från elektrodens kontakt och metall att vara som om det är torrt, knäckt.

I princip är detta förberedande arbete slutfört, och du kan gå vidare till nästa steg.

grytlapp

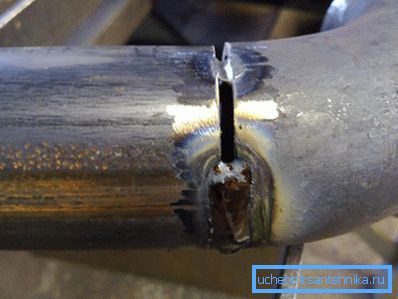

Tackning kallas en pre-point-anslutning av element.

• Det är nödvändigt för att skapa en stark och vacker sömnad direkt är orealistisk.
• Det är lättare att först svetsa grovspetsarna på rörfogarna så att produkterna är fixerade i förhållande till varandra, och förstärka sedan hela den ringformiga sömmen.

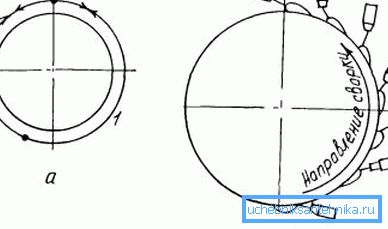

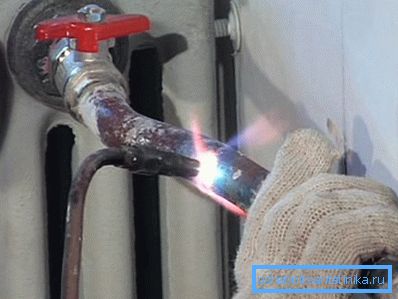

Var uppmärksam! Kom ihåg att det ofta görs vid arbete med värmesystem, svetsning av rör i icke roterande läge. Det är helt enkelt att vrida bagageutrymmet runt axeln i de flesta fall inte fungerar. Detta innebär att svetsaren behöver maximal skicklighet, eftersom det kommer att vara nödvändigt för varje punkt att välja den optimala vinkeln på elektroden.

• Fördockning bör börja längst ner på "ringen", då måste du göra sidoklämmor och fixa sedan toppen. Om du omedelbart fixar toppen och botten, är det sannolikt att fixera element i fel vinkel.
• Om vi ​​talar om antalet punkter kan du använda en mycket enkel formel - om diameteren på produkterna inte överstiger 30 centimeter, så är 4 stickor tillräckligt.

I allmänhet bör man sträva efter att skapa samlingspunkter när elektroden är vinkelrätt i förhållande till huvudlinjen. Detta är givetvis endast möjligt när elementen kan roteras runt axeln.

Om grovbearbetningen realiseras, kan du börja måla svetsningen.

Skapa huvud- och slaggstrippning

Så utförs svetsning av vattenrör i följande ordning:

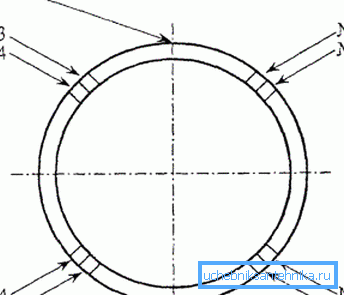

1. Röret är visuellt uppdelat i fyra sektorer och först och främst svetsar den övre "halvklotet".

1. Därefter bearbetas de lägre sektorerna.
2. På övre och nedre "halvklotet" appliceras ett annat skikt av sömmen. Detta är inte bara nödvändigt för anslutningens styrka, men också för att få högsta täthet för röranslutningen.

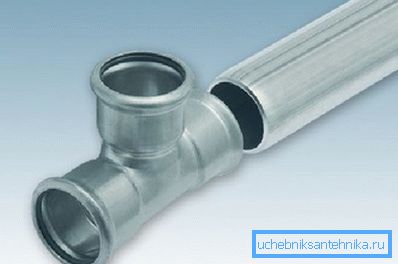

När det gäller situationen, när det är nödvändigt att göra sammanfogning av motorvägar med olika diametrar, är det enklaste alternativet att bädda in en produkt inuti en annan och sedan svetsa dem till varandra. Om skillnaden i diameter är mycket stor, måste det naturligtvis behöva användas adaptrar. Förresten kan det finnas flera adaptrar och de kan kopplas samman med samma princip - det vill säga som om de sätts in i varandra.

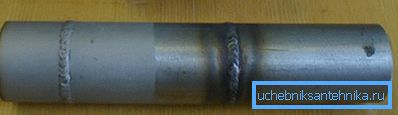

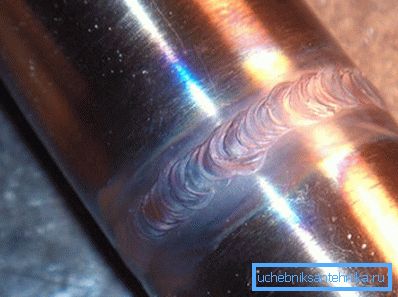

När svetsningen är klar kan slaggen avlägsnas. Detta är i själva verket vanlig slipning av överflödiga tillväxter vid korsningen. Det är emellertid viktigt att inte bara rensa åsarna, utan också att kontrollera kvaliteten som helhet. Det vill säga att du måste försöka identifiera sprickor, porer och genombrott.

Om utåt verkar det normalt, applicera sedan den vanliga tvållösningen på sömmarna och kör luft under tryck i systemet. Om de har mikrorackor, kommer bubblor att visas på sådana platser.

slutsats

Vi har i detalj utfört vad som är tekniken för svetsmetall, hur man utför svetsning av rör med olika diametrar och "i vinkel" när man installerar ett uppvärmningssystem i ett privat hus.

Vi hoppas att översynen var till nytta för dig, och du kommer att kunna objektivt förstå om det är värt att ta upp en sådan sak själv. Om du vill veta ännu mer - kolla in den tematiska videon i den här artikeln.
