Hur svetsar propenrör

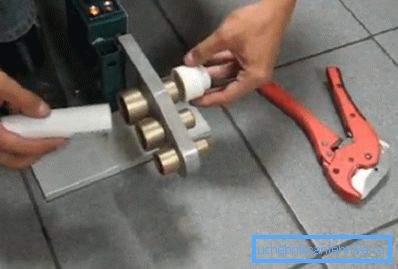

Rörmokare i ditt hus eller lägenhet kräver vanligtvis lödning av propylenrör med egna händer, såvida det inte är klart att rörledningar eller uppvärmning görs med plast- eller stålrör. Det finns flera typer svetsmaskiner för PP, men du kan använda någon av dem, oberoende av dess kraft, form och kostnad.

Du kan enkelt lära dig hur du gör det själv, som vi kommer att berätta för dig nedan, och även visa visuell information om videon i den här artikeln.

Vad behövs för lödning av PPR

Obs. Engelska förkortningen PPR och Russian - PP betecknar polypropenrör av alla storlekar. I artikeln kommer vi att använda en sådan notation.

Svetsverktyg

• Ett verktyg som Eral ER-01 (LUX) används för svetsning av PPR och fittings med en total diameter av 16 mm till 75 mm. För större rör behövs större munstycken, därför behövs en kraftfullare enhet. I det här fallet har vi en xiphodial typ elektriskt lödjärn med två 750 W effektenheter, så totalt får vi 1500 W - det finns möjlighet till autonom drift av var och en av värmeelementen. Termostaten gör att du kan ställa in temperaturen upp till 300 ° C, vilket är tillräckligt för ledningsrör och värme.

• Svetsmaskinen CANDAN SM-04 möjliggör användning av munstycken från 16 mm till 125 mm i diameter, som täcker hela sortimentet av använda polypropenrör för lödning av dem med rördelar. Här finns också två autonoma brännarvärmare installerade, men med 1000W varför, vid utgången har vi 2000W - enheten klarar sig bra med arbetsuppgifter på industriell nivå. Temperaturområdet är från 50 ° C till 350 ° C. Endast tre parade munstycken - 50 mm, 63 mm och 75 mm - levereras med enheten, resten ska återköpas vid behov.

• Den cylindriska apparaten STURM TW-7218 skiljer sig från liknande xiphoidinstrument i form och tillbehör - i det här fallet utförs lödning av polypropenrör med icke-parade bilagor, men principen ändras inte från detta. Power STURM TW-7218 är 1880W, och termostaternas maximala läge - 300? C. Inkluderat är tre munstycken 20 mm, 25 mm och 32 mm, en sexnyckel och en skruvmejsel.

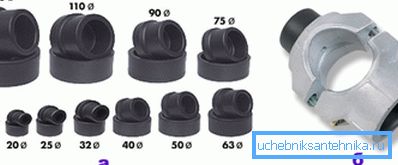

• Trots det faktum att lödstången för propenrör vanligtvis är färdig med endast tre eller fem munstycken, kan du alltid köpa dem, med tanke på behovet vid en eller annan gång. Sådana anordningar är gjorda av aluminiumlegering, vilket gör det möjligt för dem att värma upp mycket snabbt (aluminium i värmeledningsförmåga tar 3: e plats efter guld och silver). Men vissa modifieringar har en Teflon beläggning - det här eliminerar nästan helt PP-bindningen till metallen, vilket underlättar arbetsprocessen.

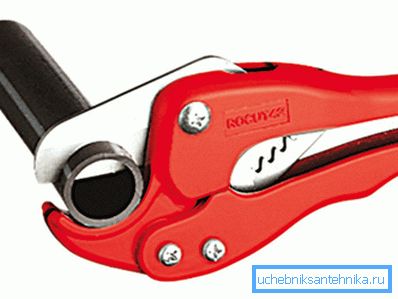

• För skärning av polypropen och metallplaströr används speciella saxar.. Kvaliteten på ett sådant verktyg beror i regel på fixering av bladen i förhållande till varandra, så de borde inte ha en backlash och då kommer klippet att vara jämnt. Ofta kommer ett sådant verktyg med enheten, men högkvalitativa saxar är bäst att köpa separat.

Svetsarbete

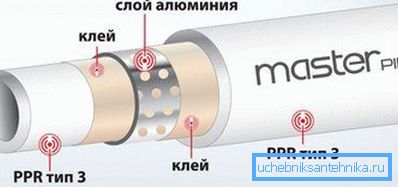

Innan du börjar svetsa måste du ta reda på vilket rör framför dig - RN10, RN16, RN20 eller RN25 - beror på denna lödningsmetod. Faktum är att PPR RN10 och RN16 har en fast vägg, men RN20 och RN25 är förstärkta med aluminiumfolie eller glasfiber. Bara här på RN20 är förstärkningsfolien belägen mitt på väggen och vid RN25 - närmare basen.

Aluminiumfolien nära toppen påverkar lödningen, eftersom det när det kommer in i munstycket, exponeras aluminiumskiktet och det visar sig att det måste klibbas med fästet, men detta sänker vidhäftningskvaliteten och därigenom själva anslutningen.

Därför används för RN25 en rensning, rensa änden (toppskiktet PP och folien) som i bilden ovan. Men sådana rör är konstruerade för en konstant temperatur på 95 ° C och ett hopp upp till 150 ° C, därför används de extremt sällan (främst - för centralvärme), förutom de har ett ganska högt pris.

Polypropylenfittings används för dockning, vilket kan vara:

• rak (koppling);
• vinkel (32a, 45a och 90a);
• reduktion (övergång från en diameter till en annan);
• gängade (för att gå till metallen);
• tees och by-rör.

Dessutom produceras polypropenkranar, där driftsresursen är mycket högre än metall, därför är det bättre att använda dem på huvudlinjen. Fastsättning av en sådan rörledning utförs av plast eller metallfästen och klämmor.

Obs. För svetsning måste alla arbetsdetaljer (PPR och montering) vara torra och fria. Endast identiska sektioner kan förenas.

Tabell av rördjupdjup i monteringen och tiden för uppvärmning / kylning:

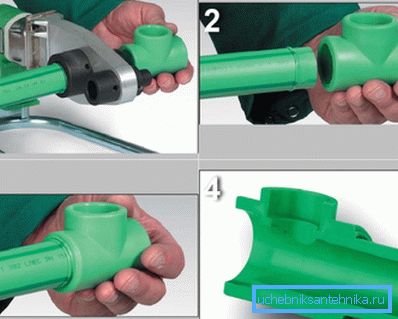

Lödningen utförs i flera steg, vilket framgår av fragmentets övre fotografi. Röret och rörets ände upphettas först, sedan frigörs de samtidigt från munstycket och i tredje steget förenas med varandra.

Och här är det viktigt att du uppmärksammar bordet ovanför - där ser du på vilket avstånd du behöver köra rören till kopplingen, hur mycket värmer du dem i lödstångens munstycke och hur mycket att svalna (håll) efter dockning. Om du gör allt på rätt sätt, så ska du få en ration, som visas i avsnittet (fragment av fotot №4).

Dessa parametrar är extremt viktiga, för om röret blir för djupt inpassat, kommer änden vila på partitionen och platta ut, sänka permeabiliteten, eller det kommer generellt att orsaka blockering. För att inte misstas, markera med en penna eller en markör på önskat avstånd innan du värmer på PP-enheten och vägledas av den.

slutsats

Det bör noteras att installationen av en polypropenrörledning är mycket bekvämare att producera i block, snarare än ett element i taget - du svetsar ett specifikt fragment separat från rutten och sedan sammanfogar du den med en gemensam kontur. Om du, när du arbetar i första hand, har instruktionerna som du fått ovan, ska du gå igenom allt utan force majeure och anslutningarna kommer att visa sig vara av hög kvalitet (se även artikeln Rörledningar: rörledningar och metallkonstruktioner).

Lycka till!
