Hur rörskärning utförs: genomförandeprincip
För rörledningar av olika syften måste materialet justeras och idag kan olika fragmenteringsmetoder användas, till exempel laserskärning av rör som en av de mest exakta typerna av bearbetningsdelar. Det finns andra metoder, vars grund kan kallas flamlös skärning, det vill säga det betyder att facklor som en gasbrännare eller gasskärare inte används, vilket väsentligt ökar noggrannheten i passformen.
Vi kommer att prata om sådana enheter och hur du använder dem nedan, och ger dig också en tematisk demonstration av videon i den här artikeln.
Rör fragmentering
Obs. Det enklaste verktyget för att skära egna händer hemma kan kallas en hacksåg för metall. Men ett sådant verktyg kan bara klippa profiler med ett litet tvärsnitt, och med hjälp av en duk är det väldigt svårt att hålla en plan linje längs hela omkretsen. Därför kommer vi inte att överväga denna metod.
Typer av utrustning

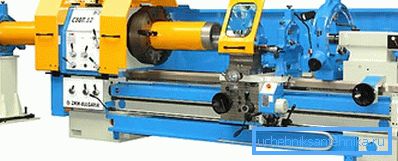

- Sådan utrustning för skärning av rör, som en maskin i det övre fotografiet, kan ge upphov till bearbetning av rör, kolonner och olika delar av rörledningen, vilket är extremt nödvändigt i geologisk undersökning, olje-, gas- och malmbeslagsindustri inom maskinteknik. Denna maskin är vald med hänsyn till följande parametrar: Spindelhålets tvärsnitt; Avståndet mellan två centra den maximala delen av en detalj för bearbetning närvaron eller frånvaron av en semiautomatisk maskin för gängning; bäddstabilitet.

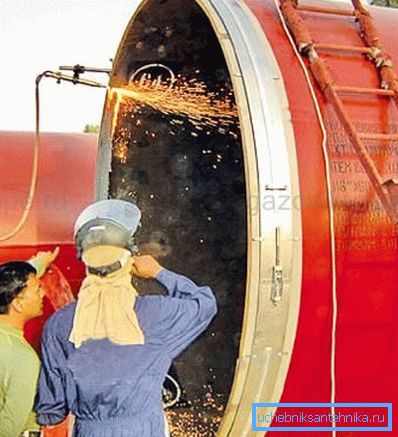

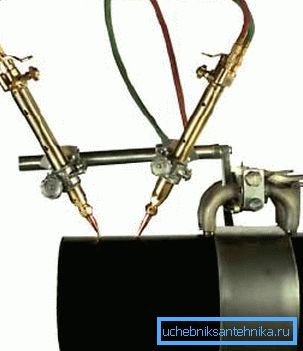

- MONARCH BAND MACHINE-rörmaskinen används när rörledningen redan finns i en grävning eller det finns brist på ledigt utrymme under bearbetningen. Det är anmärkningsvärt att rostfritt tejp tar endast 153 mm, vilket för ett stort tvärsnitt är nästan försumbar. När du är färdig med sådan utrustning är diametern möjlig från 159 mm till 1529 mm, och dessutom kan maskinen chamfera även från en starkt deformerad ände av röret.
- Sådana stationer används för sedlar av svart och rostfritt stål, och här utföres skärningen av ett format rör av liten och stor diameter med rund, kvadratisk och rektangulär tvärsektion, vilken matas för sågning av en automatiserad station.. Dessutom är den automatiska linjen utrustad med en lossningsstation, som kan ackumulera färdiga fragment.
| diameter | mm | 10-100 |
| Tvärsnitt av kvadratisk och rektangulär profil | mm | 1010; 6585/1510; 10060 |
| Väggtjocklek | mm | 1-5 |
| längd | mm | 4000-8000 |
| Klipplängd | mm | 340-8000 |
| Kör motor (motor) för ett såghuvud | kW | 3,3 |
| Skivdiameter | mm | 270-350 |

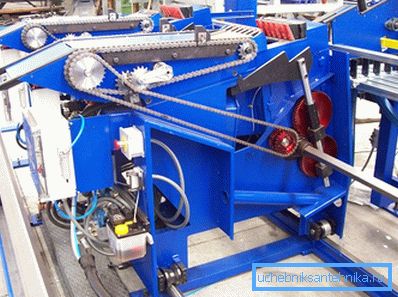

Automatisk skivskärningslinje

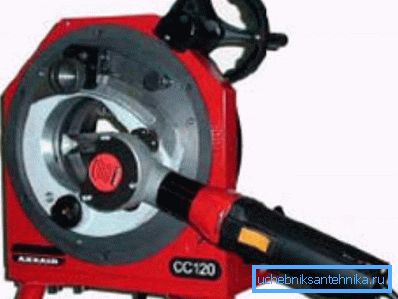

- Axxair CC121fs har möjlighet att vinkelräta skär utan gräs, maximal avvikelse är 0,25 mm och tack vare klämman kan deformation undvikas även när tunnväggiga rör är kapade. Sådana mekanismer är ganska kompakta och har en liten vikt, vilket gör att de kan användas inte bara i verkstaden utan också på byggarbetsplatsen. CC-serien är utrustad med ett manuellt hjul i rotationssystemet, vilket underlättar skärprocessen, och dessutom är det färdigt med orbitalsvetsning.
- Ett rörskärverktyg som FIN&FICEP är utformad för fragmentering efter storlek, skärning av olika former, samt för avfasning.
| Modell, serie | PB |
| CNC-axel (bitar) | 6 |
| Möjlig diameter (mm) | 060-01.420 |
| Väggtjocklek: luftplasma (mm) | 5-25 |
| Väggtjocklek: gas (mm) | 5-10 |
| Möjlig längd (mm) | 800-12.000 |
| Maximal vikt (kg) | 6000 |
| Möjliga korsningsvinklar | 20? -160? |
| Klämanordning | 5 grepp |
| Kamfer i en vinkel | 30? -150? |
| Elektronisk klipphållare | 1 set |
| Längdgående rörelse (Y-axel): slagvärde max. Positioneringshastighet positioneringsnoggrannhet | 12 000 mm 10 000 mm / min 0,3 mm |
| Flytta fram och tillbaka (X-axel): slagvärde max. Positioneringshastighet positioneringsnoggrannhet | 600 mm 1500 mm / min 0,2 mm |
| Flytta upp och ner (Z1 axel): slagvärde max. Positioneringshastighet positioneringsnoggrannhet | 560 mm 1500 mm / min 0,2 mm |
| Rörrotation (axel?): Rotationsvinkelrotationshastighet positioneringsnoggrannhet | Obegränsat 0-8 rpm 0,2 ° |
| Torch radial stroke (axel? 1): Positioneringsnoggrannhet för lutningsvinkeln | ± 45 ° 0-18 varv / min 0,2 ° |
| Torchhöjning för avfasning (axel 2): Lutningsvinkeln Höjdhastighets positioneringsnoggrannhet | ± 60 ° 0-18 varv / min 0,2 ° |
| Färg pekskärm | 1 set |
| Gas skärbrännare | 1 set |
| Rörstödsmodul | 6 stycken |
Tekniska specifikationer FIN&Ficep
avfasning
Förklaring. I den övre siffran är värdet: a avståndet för borttagning; P boldblåsning; d - skärning eller benets djup w - djärv bredd; H är den totala tjockleken.
Det finns bara tre sätt att styva arbetsstycket - det är X-formade, Y-formade och J-formade metoder, som även kan märkas V, K, Y - instruktionen tillåter (se även artikeln Gjutjärnsledningar för avloppsvatten: fördelar och olika installationsmetoder).
Chamfering görs på två sätt - mekanisk och termisk, och huvudrollen i valet av metod är inte priset, men slutresultatet. Därför kan den mest föredragna metoden kallas mekanisk bearbetning, eftersom bearbetningsprocessen i detta fall inte påverkas av materialets kemiska och fysikaliska egenskaper.
Trots att den mekaniska metoden är mer tidskrävande finns det en stor fördel - den fullständiga frånvaron av en termisk inflytningszon, även om värmebehandling är mycket billigare och kan göras med egna händer.
slutsats
Som du förstår är flamlös skärning av rör, liksom deras bearbetning (avfasning) mycket dyrare, men kvaliteten på bearbetningen ökar alltid. Naturligtvis, om du installerar vanligt VVS eller värme, är hög noggrannhet värdelös, men i industriproduktionen är det av största vikt (se även artikeln Gjutjärnslösningar: deras typer och 4 grundläggande driftsregler).
