Hur och vad är lödningen av polypropenrör med egna händer
Med användandet av nya material för produktion av hushållsrör har processen för deras installation blivit mycket enklare. På grund av detta blir polypropen vattenledningar mer och mer populär, förskjutning av stål och gjutjärn. Artikeln kommer att ägnas åt hur man lödar polypropenrör med egna händer.
Att ha kunskap om anslutningstekniken, kraven på installation, samt att ha nödvändig uppsättning verktyg och delar, är det ganska möjligt att installera vattenförsörjningen eller avloppssystemet själv i ett hus eller lägenhet. Vi kommer att prata om detta nedan.
Material och verktyg
Kvaliteten på de använda delarna och verktygen beror på hur lång tid det problemfria systemet för polypropenrör (PP) är. Val av rör och rördelar måste ske med hänsyn till typen av vattenförsörjning (kall eller varm). För tillverkade rör har PP nu följande klassificering:

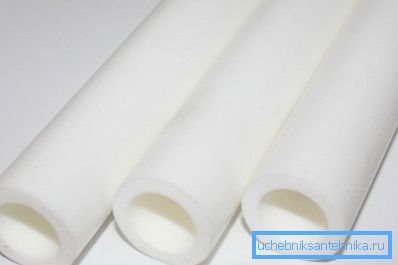

| PN-10 | Applicera endast för att leverera kallt vatten. Tillåtet driftstemperaturområde från 0 till 40 ° С. Priset på produkterna är det billigaste. |
| PN-20 | Används för kallt vatten och varmt vatten. Rörets väggar är förstärkta med glasfiber. |
| PN-25 | Används för installation av värmesystem. Behåll kylvätskans temperatur till + 95 ° C (vissa modifieringar är resistenta mot kortvarig exponering till + 110 ° C). |

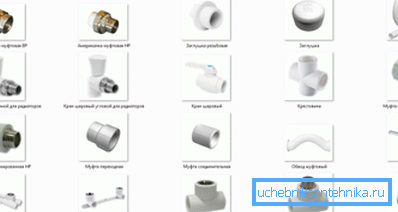

För att säkerställa anslutningar och grenar i VVS-systemet använder du speciella delar:
- vinklar med rörets vridningsvinkel vid 90 ° och 45 °. Om installationen på vridrotationens vinkelrotation är nödvändig, tas motsvarande komponenter med inre eller yttre trådar;
- kopplingen tjänar till att docka ändarna av rören till varandra. De är raka (för rör med samma diameter) och övergående;
- tees och korsar - för anslutning av tre respektive fyra rör, med samma eller med olika diametrar;
- stoppventiler - kranar av olika slag;
- gängade ändbeslag;
- rördelar - för anslutning av en flexibel slang;
- pluggar - för tätning av rörändarna.
Tips: Observera att var och en av delarna har ett specifikt syfte och kan användas vid konstruktionen av rörledningen tillsammans med andra, beroende på behov.
Anslutningen av PP med andra element och mellan dem sker genom svetsning.
Följande verktyg krävs för att slutföra processen:
- svetsanordning. Manuell, halvautomatisk och automatisk modell används för svetsning av olika typer och diametrar. För att utföra små mängder arbete vid anslutningen av rör med liten diameter är en manuell svetsanordning med en uppsättning munstycken ganska lämplig;
- speciell sax - för trimning av rör till önskad storlek;
- För montering av P-20 och P-25 (förstärkt) behöver du ett specialverktyg för att förbereda ändarna. Det tar bort det förstärkande skiktet från lödrörets yta.

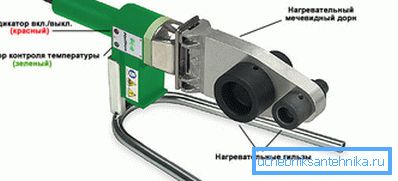

Lödningsmaskin
Baserat på rörets material och diameter väljes lämplig apparat.
För närvarande är följande typer vanliga:
- manuell med värmeelement i form av en metalldisk med värmare. Ytan är belagd med Teflon för att förhindra att plast håller fast vid upphettning;
- Manuell svetsanordning med kopplingselement, konstruerad för socket svetsning av rör. Det är det mest populära lödstången för anslutning av PP-rör;
- svetsmaskiner för stötsvetsning - är ganska komplexa komplex för framställning och anslutning av plaströr med stor diameter. De används huvudsakligen för installation av långa rörledningar i industriell skala.
För lödrör med liten diameter används lödkolvar med värmeelement och speciella munstycken för att säkerställa enhetlig uppvärmning av PP-rören vid korsningen.

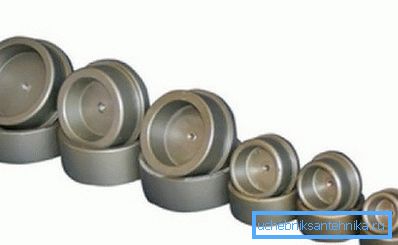

Lödningstips
Dysor för lödstrykjärn måste uppfylla följande tekniska krav:
- hög mekanisk hållfasthet;
- hög värmeledningsförmåga
- Ändra inte deras linjära dimensioner i arbetstemperaturområdet.
Nästan alla svetsaggregat har möjlighet att installera flera munstycken samtidigt. Detta påskyndar installationsarbetet - det är inte nödvändigt att vänta på att lödstången svalnar för att ersätta munstycket.
Produkten består av två delar - för yttre (hyls) och inre uppvärmning (dorn) yta på PP-röret.
Materialet för tillverkningen kan vara vilken metalllegering som helst som uppfyller ovanstående krav. För att undvika att den upphettade plasten stannar mot munstyckets yta är den täckt med Teflon.
Tips: kom ihåg att munstyckstorlekarna är individuella för rör med olika diametrar.
Förberedande arbete
Innan man börjar svetsa rör är det nödvändigt att utföra arbete som syftar till att säkerställa överensstämmelse med lödningstekniken:
- innan lödning är rummet ventilerat och damm avlägsnas. Bulkmaterial avlägsnas från svetsområdet, eftersom de kan sätta sig på rörens uppvärmda ytor, vilket leder till försämring av sömmens kvalitet. Temperaturen i rummet bör ligga i intervallet 18 ° C till 30 ° C. Det är också nödvändigt att tillhandahålla tvångsventilation;
- en rörledning utarbetas preliminärt med en indikation av längden på rörsektionerna och en uppsättning av alla komponenter. För alla anslutningselement är löddjupet angivet, vilket är viktigt att överväga vid märkning, därför läggs djupet på den svetsade delen till den linjära dimensionen.
- För arbete behöver du ett måttband, linjal, vinkel och ren trasa;
- De nödvändiga bilagorna är monterade på svetsanordningen och är endast anslutna till elnätet.
Efter dessa aktiviteter kan du fortsätta direkt till installationen.
Svetsteknik
- Instruktionen för lödning av polypropenrör baseras på metoden att fästa rördelarna med varandra under uppvärmning. För närvarande används flera svetsmetoder, inklusive diffus och klockformad. Användningen av någon av metoderna bör väljas för specifika verk.

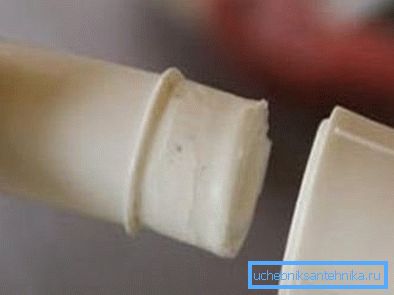

diffundera
Metoden är baserad på att motorns penetrering av materialen hos de två elementen förenas under uppvärmning. Det är tack vare diffusion att en solid koppling av PP-rör sker på molekylär nivå.
Tips: Denna metod är relevant för svetselement endast från homogena material.
Den utförs med olika typer av svetsanordningar. Huvuduppgiften är att säkerställa att lödningstemperaturen för polypropenrör når + 260 ° С.

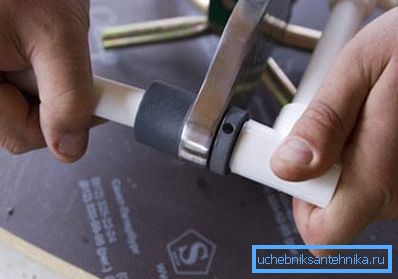

bell mun
Processen är baserad på användning av svetsanordningar med munstycken.
Uppvärmning och anslutning av rörledningselement förekommer i steg:
| utbildning | Röret är skuren till den angivna storleken. Om det är förstärkt är det nödvändigt att rengöra svetsändarna. Rörsnitten måste vara strikt i en vinkel på 90 ° för att säkerställa maximal kontaktplan under svetsning. På ytan av rörmärkning motsvarande svetsdjupet. |

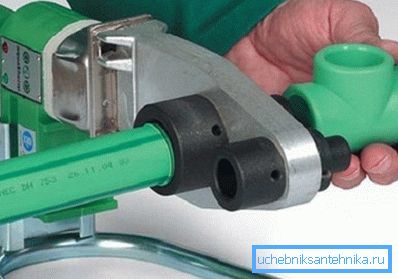

| svetsning | Samtidigt sätts de svetsade elementen i rörledningen in i dornen och hylsan. Här ligger de under en viss tid för uppvärmning (exponeringstiden beror på rörmaterialets egenskaper, deras diameter och kraften hos lödstången), och sedan är de uppvärmda ändarna sammankopplade. |
| Kyler ner | Låt tid för konstruktionen svalna utan att det påverkas mekaniskt, eftersom det kan störa processen för att smälta de uppvärmda delarna av rörledningen. |
slutsats
Nya material ger idag hemmet hantverkare möjlighet att självständigt producera VVS-och värmesystem med hjälp av en minsta uppsättning verktyg. I vårt fall var det ett lödstryk att arbeta med PP-rör, med vilken du med viss färdighet kan glömma anställda.
Artikeln handlade om vad det är och hur man använder det. Videon i den här artikeln hjälper dig att hitta ytterligare information om detta ämne.
