Hur och vad är kopplingen av metallrör

Det finns flera sätt att ansluta kopparrör vid installation av rörsystem. På byggmarknaderna finns det många olika beslag, fästanordningar, säljare för sådant material, vilket gör det möjligt att utföra både avtagbara och endelade anslutningar som inte kräver underhåll. Denna artikel kommer att se på dem alla, inklusive anslutning av metallrör med trådar.

Kopplingsrörledning Anslutningsmetoder

Installationen av systemet består av följande steg:

• märkning av segment - det är viktigt att göra rätt mätningar med nödvändiga toleranser på ett stort sätt;
• skärprodukter - strängt vinklade med ett speciellt verktyg. Det är bättre att göra honom mer varv, så att senare inte tillämpa extra ansträngning;
• rumpa trimning - avlägsnande av skärbrusor och oxidfilm;
• par av segment.

Anslutningen av kopparrör kan ske på följande sätt:

• kapillärlödning;
• hög temperatur lödning;
• genom beslag.

lödning

Överväg hur man kopplar kopparrören på detta sätt, och under de föreslagna processinstruktionerna kan du förstå det mer detaljerat:

1. Applicera fluss på den rengjorda ytan.
2. Anslut delarna och applicera löddet på fogen.
3. Värm fogen jämnt med en fackla eller blåsbrännare tills flödet ändras i färg och lodret smälter.
4. Ta bort brännarens flamma och låt smältlödaren stänga mellanrummet mellan delarna och frysa.

Tips: Experter rekommenderar att du applicerar en lödstång längs längden lika med produktens diameter. Du kan klippa stavar av önskad längd före lödning. Om ett av anslutningselementen är en löddbelagd montering redan på fabriken är det inte nödvändigt att tillsätta det under lödningen.

1. Applicera inte mekanisk kraft efter att ha fyllt fogen, vilket ger det dags att svalna.
2. Avlägsna återstående lödmedel och fluss från föreningen med sin våta trasa efter att den är helt nedkyld.
3. Skölj det monterade systemet med varmt vatten, annars kommer flödet att katalysera utvecklingen av korrosion. Så dess närvaro på de inre ytorna är oönskade.

montering

Anslutningselement i systemet utan lödning är möjliga med hjälp av fittings, vilka i sitt syfte kombineras i två grupper:

• raka linjer - för att ansluta delar av samma diameter;
• övergångs - för att ansluta delar av olika diametrar.

Fittings är gjorda för hela produktdiametern. Deras pris kan variera beroende på destinationen.

Beroende på utförd konfiguration och funktioner utmärks följande typer av beslag:

Här är några sätt att arbeta med inredning:

• genom lödning, när tenn deponeras vid anslutningen av fästet. Ett rör som har förbehandlats med flöde sätts in i det, så uppsamlas uppvärmningen tills lödet smälter och fyller gapet;

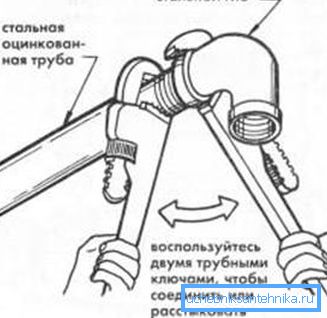

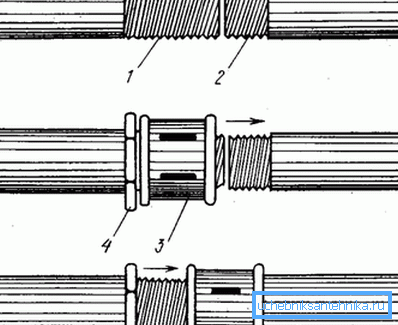

• med hjälp av självtillverkade trådar, när det finns motsvarande interna och yttre gängor vid ändarna av de delar som ska förenas;
• krimpning (kompression) parringselement av olika diametrar. Röret är fastsatt på fästet med hjälp av en ringformad tätning och en övre delad eller icke-avtagbar ring. Konventionella verktyg är lämpliga för krympning;
• en presspassning bestående av ett hus och en hylsa. Den är monterad med hjälp av speciella pressångar;
• självlåsande montering, vars princip är baserad på två ringar, varav en är försedd med tänder. När det trycks med en specialnyckel trycks tänderna in i den andra ringen, vilket garanterar en pålitlig artikulering. Den tas bort så lätt som sliten.

Metoder för att ansluta delar av järnröret

Tätheten hos kompisarna är försedd med en gummipackning som är installerad i uttaget.

För att ansluta gjutjärnsledningar används liknande koppar gjutjärnsdelar:

• koppling;
• knä;
• kranar;
• tees;
• korsningar;

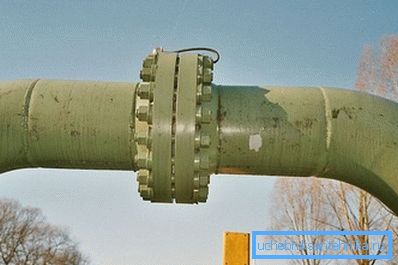

• anslutande flänsar;
• a stöta.

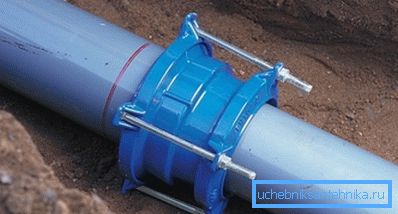

Det finns sådana typer av kopplingar:

Tips: Var medveten om att det också finns kopplingar med flänsar eller uttag i ändarna, vilket möjliggör installation av ett rörsystem från delar gjorda av olika material.

Dockningen av gjutjärnsledningar i rörledningarnas böjningar utförs genom att man använder kranar med en annan lutningsvinkel från 10 ° till 90 °.

De finns i två versioner:

• vid ändarna av den inre tråden;
• Från den ena änden finns en yttre tråd, och från den andra - en inre tråd.

Vi kopplar rör på grenar

Om det är nödvändigt att ansluta tre rörlängder, används två typer av tees med inre tråd: tre ändar med samma tvärsnitt eller två ändar med samma tvärsnitt och den tredje - med en mindre diameter.

1. Ändarna av tejp med stor diameter är utrustade med flänsar och uttag i olika kombinationer.
2. Dockningen av de fyra segmenten utförs med tvärstycken med uttag eller flänsar i ändarna.
3. Gjutjärnsprop är i form av en cylinder, vars ena ände är förseglad. Det finns också kepsar i form av hexagoner, flänsat och med revben för enkel installation.

1. Fixeringsflänsar för gjutjärnspipor är gjorda av duktilt järn med en skyddande epoxibeläggning mot korrosion.
2. Stramhet säkerställs genom en elastisk polymerpackning. Monteras genom att pressa kompressionsringen.

Installationen av gjutjärnsledningar i det fall då sekundärröret sugs in från huvudledningen utförs med hjälp av en sadel. Därefter fästs klämmor, ventiler eller en mindre rörledning på den med klämmor.

slutsats

Artikeln beskrev i detalj de möjliga sätten att ansluta metallrör, i synnerhet koppar och gjutjärn, till varandra. Varje metod har sina egna egenskaper, därför används den i vissa fall (se även artikeln Electrowelded Pipe: tekniska parametrar och omfattning).

Videon i den här artikeln hjälper dig att hitta ytterligare information om detta ämne.
