Hur man upptäcker läckage i plaströrsarbeten

Vatten spelar en viktig roll i människans liv. Vattenförsörjningssystemet utför i sin tur den huvudsakliga funktionen att transportera vatten från källan till konsumenten. Vid konstruktion av ett vattenförsörjningssystem användes rör av metall eller gjutjärn. För närvarande har vi redan ersatt de vanliga vattenrören, nya, förbättrade modeller av rör av plast har kommit. Konsumenten tillhandahöll en stor variation av plaströr, som skiljer sig inte bara i diameter utan även när det gäller installation. Och även om ett plaströr har en längre livslängd än ett metallrör finns det fortfarande situationer när det verkar flöda.

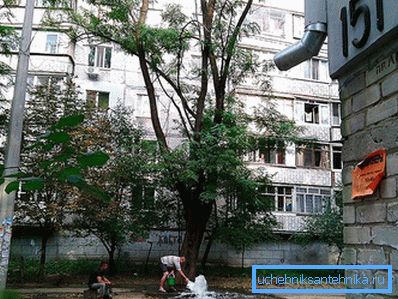

Vattenläckor kommer säkert att behöva sökas och repareras. Förutom materiella skador minskar trycket på motorvägen också. Denna faktor förvärrar processen att leverera vatten till konsumenten. I metallvattnet sökte läckan med hjälp av en signalgenerator. Det var anslutet till metalllinjen och en särskild signal skickades, som hämtade mottagaren på ytan. Det är omöjligt att sända en sådan signal genom ett plaströr. Men det finns fortfarande metoder för att hitta läckor. För att ta reda på hur man upptäcker läckor i plaströrsarbeten, låt oss titta på några av dem.

Vattenläckage detekteringsmetoder

1. Den första metoden är baserad på användningen av känsliga mikrofoner. När en spricka bildas i vattenröret, strömmar vatten under påverkan av högt tryck och skapar en slags brus. Vattenläckage på metallvattenverk skapar högfrekvent ljud. Och på plastvattenslangen skapas ett lågfrekvent ljud. Här, med hjälp av dessa mikrofoner, som är inställda på olika frekvenser, hämtas ljud från marken, vilket indikerar läget för en vattenläcka.
2. Den andra metoden är baserad på bruskorrelation. Denna elektroniska sökningstyp utförs med hjälp av en korrelationsläckningsdetektor. Två mikrofoner är monterade på två punkter i vattenförsörjningen och överför frekvensen av bruset till enheten. Med hjälp av programmet bearbetar enheten data från mikrofoner och beräknar toppljudet på båda sidor. Detta ljud indikerar läget för vattenläckage.
3. Den tredje metoden är baserad på att fylla en rörledningssektion med en säker gas. I grund och botten är det en blandning av 95% kväve och 5% väte. På grund av det lilla antalet vätemolekyler flyr gaser från de bildade sprickorna i röret. De går upp genom jordlager. De kan tränga in asfalt och till och med betong. På ytan fångas denna gas av speciella sensorer som indikerar läget för vattenläckage.
4. Den fjärde sökmetoden kan kallas mekanisk. Det består i att mäta rörsektionen med tryck. En separat del av vattenförsörjningen tas och speciella kuddar sätts in längs röret på båda sidor. De blåser upp och förseglar helt röret. Lufttrycket injiceras i den förseglade delen av röret och mäts efter en tid. Om trycket förblir oförändrat, finns det inget vattenläckage i detta område. Tja, om trycket sjunker, så går sökningen i rätt riktning. Sedan rör sig kudden längs röret, och igen pumpas trycket. Denna procedur utförs tills en vattenläckagepunkt identifieras.

Efter att ha beaktat de fyra metoderna för att hitta läckor i plastvattenledare, kan vi skilja den andra metoden. Det bygger på ett vetenskapligt förhållningssätt och används mer i praktiken. Så låt oss ta en närmare titt på vad han är.

Bullerkorrelation

Vattnet som kommer ut ur kranhålet skapar ljud. Det åtföljs av vibrationer och akustiska signaler fördelade över en stor del av akvedukten. Nära läckan sträcker sig denna signal till marken. Signalkarakteristika påverkas av trycket på det tillförda vattnet, rörväggarnas diameter och tjocklek, vattenläckans storlek och materialet från vilket röret är tillverkat.

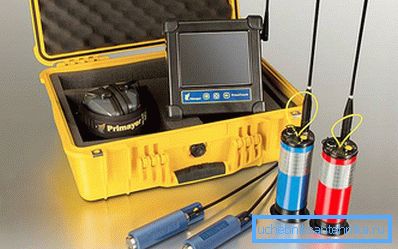

Korrelationsläcka detektorer används för att analysera dessa signaler. Signalen mäts med en hydrofon och en accelerometer och efter omvandling matas den till läckningsdetektorn för analys. Funktionsprincipen för läcknadsdetektorn består i korrelationen mellan inkommande signaler från två sensorer installerade på två kanter av vattenförsörjningssystemet. Om det finns vattenläckage i detta område skapas en stadig topp i histogramområdet.

Baserat på bearbetade data beräknas exakt läckaget från den första sensorn. Det beräknas med formeln: L₁= (D-vt _{fördröjning}) / 2.

• L₁ - Avståndet från den första sensorn till läckage i vattenströmmen;
• D är det totala avståndet mellan två sensorer installerade vid vattenkedjans två kanter;
• v är hastigheten på ljudutbredning genom vattenförsörjningssystemet;
• t _{fördröjning} - Fördröjningstiden beräknad på grundval av signalerna för ömsesidig korrelation.

Noggrannheten i beräkningen av läget för vattenläckage beror på typ av sensorer, deras korrekta installationsplats och korrekt signalbehandling.

video

Den här videon visar hur ett nätverksläckningssökningssystem fungerar:
