Hur man organiserar rörets passage genom taket

Passagen av skorstensröret genom taket är ett ganska komplicerat element vid den apparat som hantverkare ofta har problem med. Faktum är att passagen inte ska bryta mot alla skyddsegenskaper hos takets tak, men den måste uppfylla brandsäkerhetsstandarden. Därefter tittar vi på hur man organiserar en sådan struktur i detalj.

Allmän information

Ofta planeras skorstenenheten vid husets konstruktionsstadium men ibland finns det behov av att ta bort röksystemet genom vinden och taket på en redan byggd byggnad, till exempel i följande fall:

• Vid rekonstruktion eller kapitalreparation av taket;
• När du ändrar uppvärmningskällan.

Genom att utföra rörets rörelse genom taket bör nybörjare ta reda på:

• Var bättre att placera passagen.
• Hur man utrusta rörets passage genom tak och tak för att säkerställa säker och pålitlig värme- och vattentätning.

Lösningen av var och en av dessa uppgifter måste åtgärdas korrekt, eftersom detta beror på:

• Skorsten prestanda;
• Brandsäkerhet;
• Taktäthet.

Låt oss därför titta på processen med att installera detta system mer detaljerat.

Valet av platsen för skorstenen

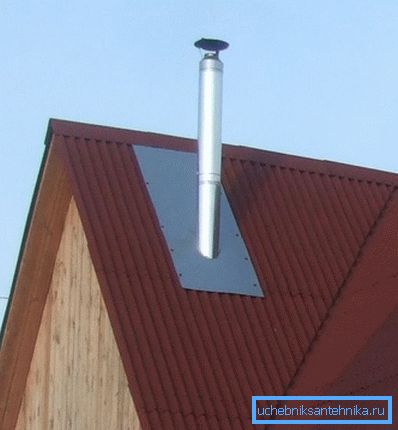

Enligt experter är det bästa alternativet för rörets placering dess installation nära takets tak.

Denna lösning har följande fördelar:

• Gör det möjligt att minimera snöans ackumulering nära skorstenen och förhindrar också att snöfickor uppstår i närheten av åsen, vilket eliminerar takets läckage.
• Med detta arrangemang erhålles en låg skorstenhöjd, vilket reducerar miljöpåverkan på strukturen, vilket reducerar sannolikheten för kondensation.

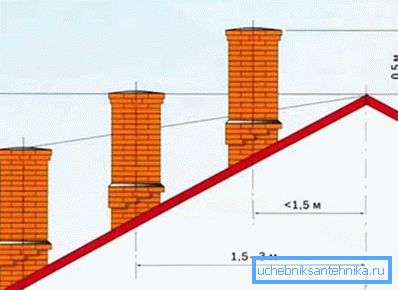

Var uppmärksam! Ju lägre skorstenen ligger på sluttningen, desto mer, enligt byggkoderna, borde höjden ovanför taket vara. Om huset ligger intill väggen i en flervåningsbyggnad, borde röret ligga ovanför taket på en höghus. Om taket är platt måste höjden vara minst 500 mm.

Man bör också komma ihåg att passagen genom skorstenens tak inte borde ligga på följande platser:

Var uppmärksam! Rökningen får inte vara stift förbunden med taket, eftersom vid brott mot takets integritet finns det sannolikheten för att systemet förstörs.

Hur man tar ut skorstenen

Genom taket

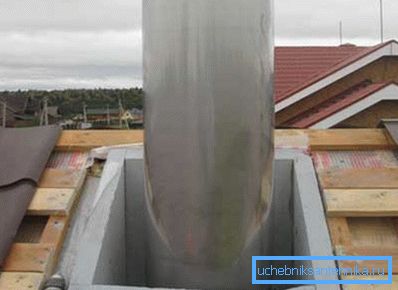

För att skydda takisoleringen mot fuktighet är det känt att vattenånga barriärmaterial används. I enlighet med gällande brandsäkerhetsföreskrifter är det dock nödvändigt att hålla ett visst avstånd (13-25 cm) från skorstenen till brännbara material. Oftast, för att lösa detta problem, använd en speciell låda, inom vilken ligger skorstenen.

Mineralull som värmeisolator placeras mellan kanalen och röret. Samtidigt sätts takets vattenånga-isolerande film på kanalen och fixeras med naglar eller klammer.

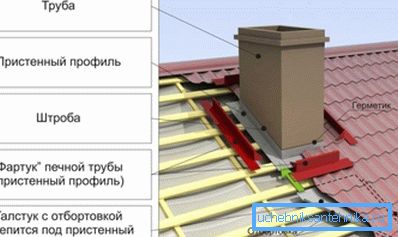

Ovan är det installerat en speciell design med förkläden, som vanligtvis är gjord av rostfritt stål, koppar eller galvaniserad. Förklädet måste vara utformat för takets lutningsvinkel för vilket den är avsedd.

Var uppmärksam! Skorstenen ska placeras vertikalt. Dess avvikelse från vertikal tillåts inte mer än 30 grader.

Jag måste säga att utformningen av passagen beror till stor del på ett antal faktorer:

• Material - röret kan vara tillverkat av tegel, metall, asbestcement och några andra material.. För var och en av dem har designen sina egna egenskaper.
• Förbränningen av bränsleuppvärmning kan vara trä, kol, torv, etc.. Bränsletypen beror på temperaturen till vilken skorstenen är uppvärmd.
• Utvändig målning - Designen kan exempelvis vara fodrad med tegel eller plasterad. Konstruktionen av korsningen kan vara helt annorlunda..

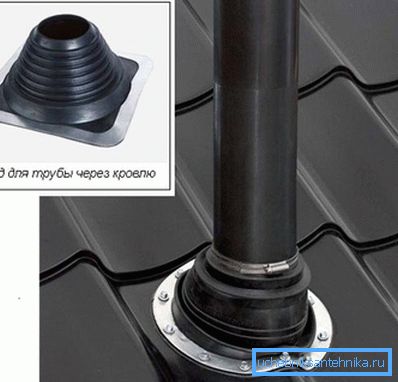

• Typ av takmaterial - På marknaden finns färdiga tilläggsdetaljer konstruerade för runda och kvadratiska sektioner av röret och olika typer av takläggning. Priset på ytterligare element är vanligtvis inte högt, så det är ingen mening att utföra delarna själv, såvida inte skorstenen inte har någon form som inte är standard.

Exempelvis är passagen av ett rör genom en metallplatta som följer:

• Jämna metallplåtar placeras nära röret. Deras storlek bör vara sådan att de överlappar skorstenen.
• Bredvid skorstenen är monterad metallprofilhörn.
• Då förseglas lederna med taktätningsmedel.

Var uppmärksam! Det antas att smörjrörets passage genom taket kan utföras utan en låda, eftersom den består av två väggar, mellan vilka det finns värmeisoleringsmaterial. Men denna åsikt är felaktig - lådan är nödvändig i alla fall.

Samma instruktion och för tätning av fogar för takläggning med keramiska plattor, det enda i stället för stålplåt använder en mjukt aluminium eller blyband. En mattan kan användas som ett förkläde för mjukt kakel. För vattentäta skorstenen som passerar genom ondulin, använd en speciell isoleringstejp "onduflesh."

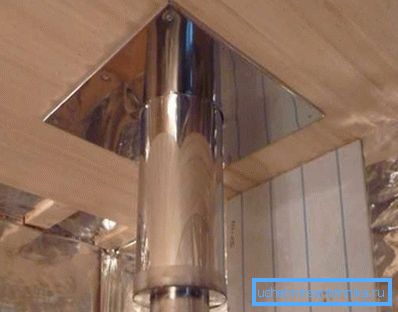

Passera genom tak eller tak

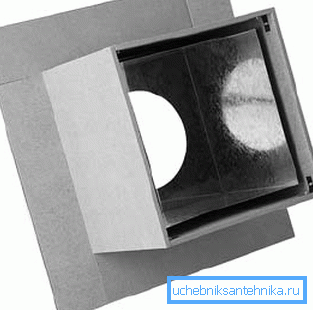

Att passera genom taket eller andra tak görs på samma sätt som genom taket. I detta fall kan lådan vara gjord av minerit.

När det gäller lådans inre utrymme måste den också fyllas med mineralull eller expanderad lera. Dessutom, som ett fyllmedel, kan du använda sand - det här alternativet är det billigaste.

Om rörets passage genom badets tak görs, läggs även ett icke brännbart värmeisoleringsmaterial för återförsäkring mellan röret och brännbara material (vanligtvis träkonstruktion). Experter rekommenderar att man inte försummar en sådan åtgärd, eftersom kostnaderna inte ökar mycket, men när det gäller säkerhet kan en sådan packning spela en avgörande roll.

Jag måste säga att i badet är skorstenen ofta tagen ut ur ångrummet genom väggen till väntrummet, och därifrån genom vinden på gatan. För att organisera en liknande passage av röret genom väggen är det också nödvändigt att använda ett genombrott, som är fyllt med mineralull, men detta bör inte vara glasull, men basaltull, som tål temperaturer upp till 1000 grader.

Tips! När du monterar skorstenen med egna händer, kan du använda speciella tätningsmedel för tätning. Det enda du behöver vara uppmärksam på för att stå emot temperaturer på minst 1000 grader.

Här passerar kanske alla huvudnyanser av enheten rökutblåsningssystem i golv och tak.

slutsats

Passagen av skorstenen genom taket och taket är ett avgörande inslag i konstruktionen, som inte bara beror på ledernas täthet utan även brandens säkerhet i byggnaden. Därför bör denna nod särskilt uppmärksammas vid konstruktion av rökavgassystem.

Det är inte svårt att utföra en sådan konstruktion, det viktigaste är att strikt följa brandkrav och byggkoder. Från videon i den här artikeln kan du få mer information om detta ämne.
