Hur man lödar kopparrör: högkvalitativ teknik

Trots populariteten hos moderna plaströr ger inte koppar upp sina positioner. Fysikaliska och kemiska egenskaper av detta material, mångsidighet och hållbarhet gör det lämpligt i vilket rum som helst, och den varma färgen kommer att förliva något standardrum. Efter att ha behärskat de grundläggande teoretiska reglerna om hur man lödar kopparrör, även om du saknar erfarenhet, kan du självklart börja egen verksamhet.

Fördelar med kopparrör

Efter att ha avvisat plast och valt att välja ett kopparsystem kan man utan tvekan förlora pengar, men också försäkra sig mot eventuella problem. De är få, men allt händer för första gången. Kopparröret är motståndskraftigt mot de negativa effekterna av solljus, långa sektioner leder inte "från höga temperaturer" och brister inte från låga, vilket inte kan sägas om plast (se även artikeln Utrustning för lödning av kopparrör: vi analyserar funktionerna).

Produktionen av kopparrör ger tre alternativ - fast, halvfast och mjuk (märkt med R 290, R 250, R 220). Hårdhet betyder brottmotstånd. För apparaten värmesystemet eller VVS i huset är praktiskt och bekvämt att arbeta med sistnämnda.

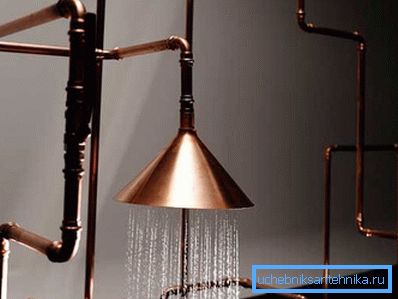

De kan enkelt motstå standardtrycket i hushållsrörledningar och en vattentemperatur på 95 ° C. Mjuka rör är extremt flexibla och kan lätt böjas flera gånger med färre tillbehör, vilket kan vara ett original och oväntat designelement.

Har du redan köpt materialet?

Att tillhandahålla ett kontinuerligt arbetsflöde möjliggör den nödvändiga uppsättningen tillgängliga verktyg och material:

• stålborste eller skurkudde för att förbereda den yttre ytan av röret och det inre fästet;
• flusspasta (säljs i färdig form) och borste för applicering;
• trasor för att avlägsna överskott

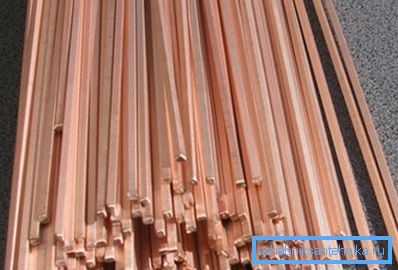

• lödning (tillverkad i form av stavar i diameter av 3 mm);

• pipe cutter;
• Faskosnymator eller reamer, om du fortfarande måste skära en bit av en skiva eller en såg på metall och många burrar bildas;
• dorn och kalibreringshylsor;
• beslag;
• en expanderare (vid klockformad anslutning);
• värmeutrustning (något att lödda kopparrör).

Lödteknik

Oavsett vad som ska användas för uppvärmning (en fackla eller ett elektriskt lödstryk) är handlingsordningen alltid ungefär densamma.

Det rekommenderas att arbeta i följande ordning:

• klippa röret i bitar av önskad längd;
• rengör ändarna;
• applicera flux;
• Uppvärmning av fogen till svetslödd;
• Låt föreningen svalna.

Vi lödar säkert - vi får vackra resultat

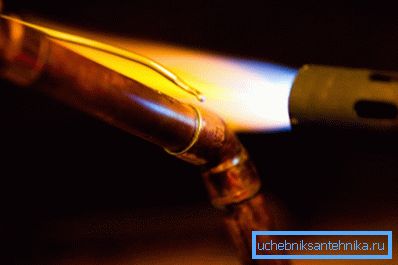

När frågan om lödning uppstår är kanske det mest övertygande argumentet frågan om säkerhet och bekvämlighet. Brännare med öppen flamma fungerar i högtemperaturläge upp till 1000 ° C, vilket är förknippat med ökad fara: brandfarliga föremål, flyktiga kemiska ångor, bränningshotet - det här är lite irriterande.

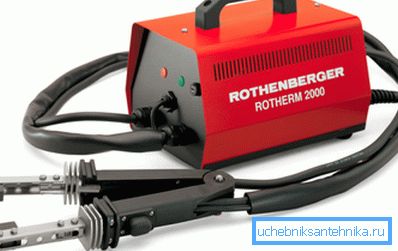

Det lämpligaste alternativet för bekväma arbetsförhållanden, särskilt på svårtillgängliga platser, skulle vara ett elektriskt lödjärn för kopparrör. Det ser ut som tänger som sätter ihop ett rör och värmer upp det.

I detta fall används mjuklödare (tenn-bly, tenn-koppar och tenn-koppar) och arbetar vid en temperatur på mindre än 450 ° C. Tekniken för att ansluta systemet förblir densamma, och risken för bränning av ved minskas.

Mellan montering och uttag

Vanligtvis används ett lödstryk för att arbeta med montering. Detta är en extremt bekväm, säker, tidsbesparande (men inte en plånbok) metod. På grund av att en lågsmältande lödare för en lågtemperaturregim redan vid produktionsstadiet placeras inuti anslutningselementet.

Det är bara att kombinera de beredda elementen och värmen.

Mer ekonomiskt alternativ, men inte mindre kvalitet, kommer att lödas till uttaget, vilket enkelt kan utföras med egna händer. Efter att ha tagit upp expanderhuvudet på lämplig diameter, sätt den in i rörhålet. En vrid roterar hävarmen (konen expanderar och en hylsa bildas).

Var uppmärksam! Maximal klyftan mellan det infogade röret och anslutningselementets väggar ska vara 0,2 mm. I annat fall kommer kapillär "absorption" av vätskesolder att brytas.

Preliminär förberedelse av ytor

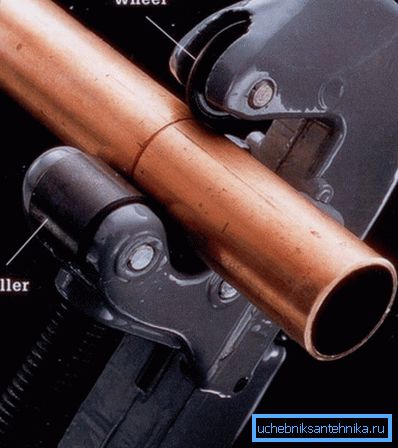

Om du behöver klippa röret är det önskvärt att använda en speciell enhet. Verksamheten tar maximalt 7 varv på rörskärskivan och ger en ren skärning. Metallsågen lämnar mycket gräs, som rengörs av en rivare eller ansiktsväljare.

Dessutom är lätt deformation möjlig - ett runt hål pressar ner och blir något ovalt. Defekten elimineras av en form av yta, först från insidan med en kalibreringshylsa, sedan ute med en kalibreringsdorn.

Klippade "strykade" ställen bearbetas dessutom med en stålborste eller en speciell svamp från de minsta fläckarna. Samma operation utförs inom kopplingen, montering, uttag.

Kall lödning gyllene händer

Före lödning av kopparrör är det nödvändigt att utföra standardoperationer:

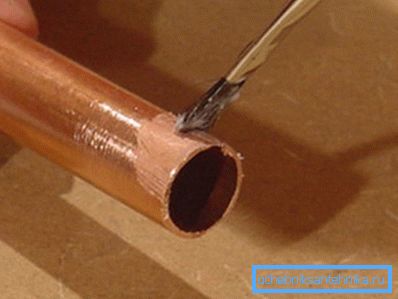

1. Rörets kant som ska ledas med anslutningselementet, borsta utan fanatism och ekonomiskt smält med fluss. Det förfinar äntligen koppar och främjar jämn fördelning av lödmaterial.

1. När du har satt in röret i fästet hela vägen, vrid någon av delarna för att bättre fördela flödet.
2. Ta bort överskottsmaterial med en trasa.
3. Värm fogen till önskad temperatur med ett lödstryk.
4. Efter att ha tryckt en stång till ett mellanrum mellan de anslutna detaljerna, leder det längs en spricka utan att stoppa uppvärmningen. (Fabrikslödanslutningar bör endast värmas upp).

Var uppmärksam! Längden på stången, lite mer än diametern på fästet eller uttaget, kommer att användas för lödning av en sektion. Längden är lätt att notera, böjning av motsvarande löddel. Denna instruktion hjälper dig att inte slösa material förgäves.

1. När en del av det smälta löddet "absorberas" in i slitsen, ta bort det elektriska lödjärnet.
2. Låt knuten svalna naturligt. För att påskynda denna process med kallt vatten är det inte värt det - sprickor kan dyka upp.
3. Ta bort fluxresterna utifrån med en trasa, inuti med vattentryck.

Eventuella fel

Det finns situationer där äktenskap händer trots den formella efterlevnaden av arbetssekvensen.

Enligt standarderna för det internationella svetssamhället AWSC3.3 definieras de viktigaste typerna av defekter:

• ofullständiga dryckskarv
• fläckar av flux;
• rivna kanter och sprickor;
• Övergripande otillfredsställande syn på det färdiga arbetet.

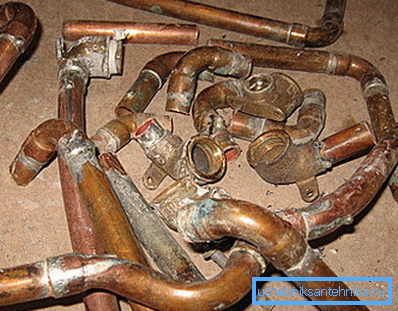

Statistiken visar att den "mänskliga faktorn" oftast leder till dåliga resultat, men inte kvaliteten på material. Eftersom kopparpriset är tillräckligt högt bör detta vara ett incitament för att följa processen noggrant.

Sammanfattningsvis

Om du brukade arbeta med ett enkelt lödstryk eller en gasbrännare, vet du redan hälften hur man lödar kopparrör. Möjligheten, multiplicerad med önskan att ha en kopparrörledning i huset, är ett utmärkt incitament att behärska en ny teknik och få erfarenhet av ett nytt material.

Videon i den här artikeln visar i detalj förberedelsen av kopparröret för lödning och själva processen.
