Hur man lägger in en tee i ett metallrör

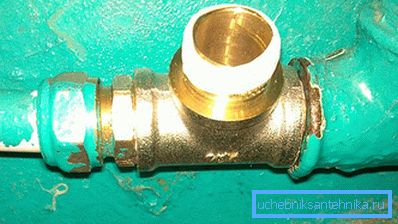

Vid drift av moderna vattenledningar är det ofta nödvändigt att ansluta extra hushållsapparater (t.ex. tvättmaskin eller diskmaskin) till dem. I det här fallet finns det inget sätt att göra utan det så kallade monteringselementet i den befintliga linjen, som kan organiseras med hjälp av en speciell te, som ger en gren från huvudledningen.

Men innan du lägger in tee i ett metallplaströr, är det lämpligt att bekanta dig med befintliga typer av armaturer, såväl som i ordning med deras arrangemang.

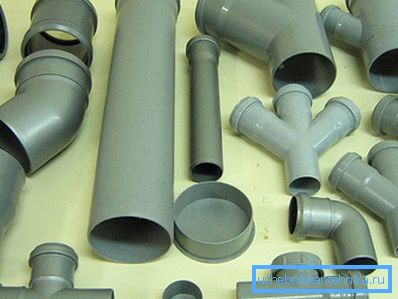

Typ av beslag

När man sätter in en koppling i ett snittmetall-plaströr används i regel sådana kända kopplingsdesignmetoder, såsom krympning, krympning eller montering på trådar.

I enlighet med den använda tekniken kan två typer av passande tees användas, nämligen:

1. Kompression.
2. Crimp.

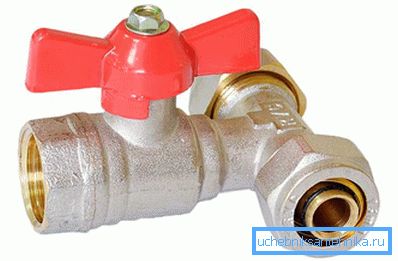

Utöver dessa grundläggande modifieringar kan kompositteor också användas för att tappa i metallplaströr, vars arbetsdelar är utformade för olika typer av leder.

En sådan mängd anslutningar som används gör det möjligt att arbeta både med avtagbara (krimpmutter och tråd),

och med kabeldragningar i ett stycke (presshylsa), vilket ökar funktionaliteten hos den utrustade noden.

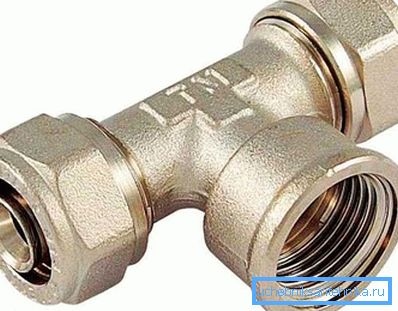

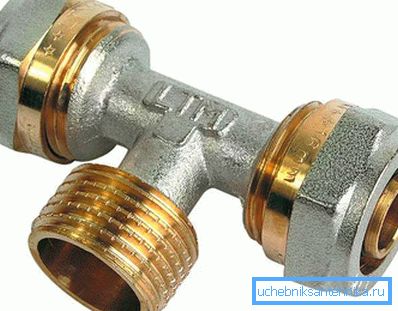

Så, när du använder en tee med en inre tråd och två kompressornötter, kommer det att vara möjligt att ansluta i systemet inte bara en tvättmaskin eller diskmaskin, utan också en mätanordning med gängad nippel.

Tee strukturer och deras installation

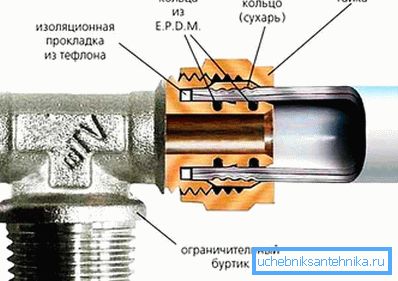

De flesta av de typiska passande teerna som används vid inläggning i metallplaströr är gjorda av mässing eller brons genom formsprutning. De tätningselement som används i dem (låsnötter och kompressionsringar) är också gjorda av brons. Vissa typer av sådana tätningar kan tillverkas av gummi såväl som från moderna plastpolymerer.

Tips! På byggmarknaden finns det billigare silversmycken av silumin, men på grund av sin låga kvalitet är de inte efterfrågan. Professionella använder inte sådana tillbehör.

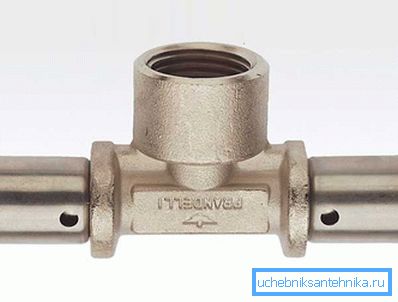

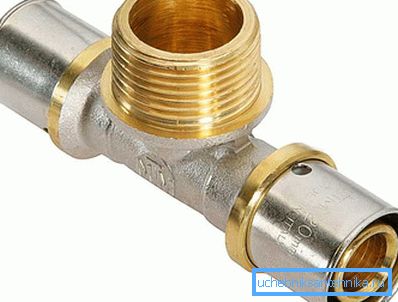

Så pressa ärmarna, inbäddade i metallplaströr, görs som regel av rostfritt stålplåt. Deras mässing gjuthus är vanligtvis utrustade med plastharts förseglingar.

När ett hushållsspjäll i metallrör används oftast anslutningskrimp eller opressovochnogotyp. För bildning i det första fallet användes klämbeslag och i andra presskopplingar.

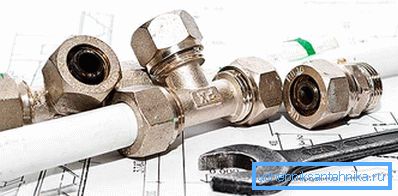

Teknologiska tekniker som används vid framställning av dessa typer av leder, har många liknande egenskaper. Genomförandet av den första av dem innefattar sekventiell utförande av följande installationsoperationer:

• För det första skärs röret vid bindningspunkten i en vinkel av 90 grader till dess längdaxel;
• då styrs båda de resulterande skotten av den så kallade kaliberen, vilket ger skärningarna en fungerande utseende (de borde inte ha några oegentligheter och burrar);
• Därefter placeras lutnötter med en kompressionsringhylsa i rörändarna, varefter båda inpassade fäststiftens (inre fittings) på den monterade fästet successivt är fästa vid dem;
• Vid det slutliga arbetet kommer det bara att vara nödvändigt att fixera rördelarna på anslutningarna på nipplarna, tätning av lederna med hjälp av tryckhylsor.

Omedelbart noterar vi att för att bilda en tillförlitlig hylsanslutning måste kroppen på monteringsfästet hållas under krympning med en justerbar nyckel. Tja, för att dra åt krympmuttern är det bäst att använda skiftnyckeln.

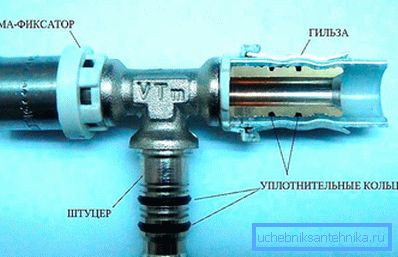

Ordningsformen för presspassningsartikuleringen skiljer sig från det som vi tidigare ansåg. De vanliga nycklarna är inte användbara här, eftersom ett specialverktyg behövs - tryck tang, med hjälp av vilka rören som sätts in i teen krymps. Detta är en icke-separerbar anslutning.

För att få en standardgängad anslutning är det monterade fästet enkelt skruvat på rörböjningen, vars arbetsdel (med en tidigare beredd yttre tråd) är försluten med FUM-tejp. Återigen noterar vi att den gängade anslutningen av fittings med metallrör används extremt sällan.

video

Titta på träningsvideoen om att arbeta med plaströr. Du kommer att bekanta dig med installationen av pressbeslag, skärpipor och se hur du ska arbeta med verktyget:
