Hur man kopplar polypropenrör på effektiva och moderna sätt

Moderna metoder gör det möjligt med hjälp av PP-element att dra slitstarka och tillförlitliga ingenjörsnätverk som inte är föremål för korrosion. I det här fallet är det viktigt att veta hur polypropenrören är anslutna.

De kan monteras med gängade eller svetsade rördelar.

Kopplingsmetoder

Högkvalitativ parning av PP-rör är omöjligt utan att ta hänsyn till väggtjockleken.

Nedan finns de tunna väggarna som är anslutna med gängade rördelar.

1. Rör av märke PN-10 för kallvattenförsörjning (driftstemperatur + 20 °) eller "golvvärme" system (upp till + 45 °).
2. Analoger PN-16, används för kallvattenförsörjning med ökat tryck eller i värmesystem med lågt tryck.

Svetsning är det bästa alternativet i följande fall.

1. Om gör-det-själv-kompis universella rör märke PN-20. Dessa produkter kan klara arbetsmiljöens temperatur på + 80 °.
2. När aluminiumfolieförstärkta rör förenas PN-25. Denna produkt är utformad för varmvatten och värmesystem. Det håller temperaturen på vatten eller kylvätska i + 95 °.

Var uppmärksam! Polypropylenrör är lätta att ansluta, så populära. Du kan ansluta dem utan att ens ha speciell sanitär träning.

Dockning utan tråd

Plaströr kan anslutas utan lödning med pressfittings, krimpkomponenter eller de senaste belgiska tryckbeslagen, vilka är fasta.

1. Krimpelement kräver endast två nyckelnycklar. Innan du kopplar in HDPE-röret med polypropenrör, bör det noteras att pressfittings är mer tillförlitliga. De skapar en garanterad snäv anslutning. Men för att arbeta med dem behöver du ett specialverktyg.
2. Tryckmontering behöver bara en kalibrator och skärare.. De är gjorda av PVDF, ett material som är miljövänligt och hållbart. För att försegla elementen används EPDM-ringar, vilka är de mest tillförlitliga. Priset på sådana tillbehör är ganska högt, men de är värda det.

Gängade anslutningar

Först om hur man kopplar rör av polypropen med avtagbara element.

Det är omöjligt att skära trådar på ditt eget rör. Därför behöver du gängade beslag för splicing. För att säkerställa täthet i lederna, behövs också teflontejp (tappband) och tätningar.

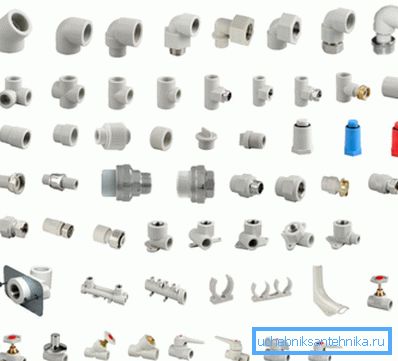

Typ av gängade beslag

1. Kopplingar med samma tråd i båda ändarna.
2. 90 ° och 45 ° rutor med lockmutter.
3. Trippelkorgar och tees för anslutning av rör med samma diameter. De kan ha en yttre eller yttre tråd.
4. Korsningar.
5. En stöta.
6. Sadel för förgreningsnätverk.
7. De kombinerade kopplingarna med en yttre och kvinnlig gänga, och även kapsmuttrar.
8. Adaptrar med extern carving som GD.
9. Kombinerade kvadrater vid 90 ° med externa och yttre gängor samt kapsmuttern.
10. Kombinerade tees med samma struktur.
11. Kvadrater för fixering av VVS-armaturer.
12. Passande vattenuttag.
13. Kulventiler, vinklade (med "amerikansk") eller rak.

Instruktionen säger att det är väldigt enkelt att docka rör med dessa element. Du behöver bara förpacka fumbandet och skruva sedan in fästet på röret.

Dockningselement av olika material

Lite om hur man kopplar ett metallrör med polypropen.

1. För detta behöver du specialtillbehör. Ena änden är konstruerad för lödning med plastelement, och den andra har en tråd för anslutning med en metallkomponent.
2. Använd och hopfällbar anslutningstyp. Denna så kallade "amerikanska" är en passform med en metallinsats och en lockmutter eller en PP-passning och lockmutter.

Var uppmärksam! Det bästa alternativet är att använda element med förnickade mässingsinsatser för övergångar med metallrör. Armaturen ska skruvas med en lång nyckel. På sanitetsanordningar bör plastgängade övergångar inte användas.

Svetsad metod

Svetsad parning allt-i-ett. Under smältningen av sidorna av två element tränger deras makromolekyler in i detaljerna och förenar dem. Det vill säga diffusionsprocessen.

Därför kallas sådan svetsning diffusionssvetsning.

1. För produkter med ett tvärsnitt mindre än 63 mm används socket typsvetsning.
2. För analoger med en diameter större än 63 mm används en svetsningstyp.

Processen av socket svetsning

Innan du ansluter polyetylenrör eller analoger av PP, måste du förbereda verktygen och materialet.

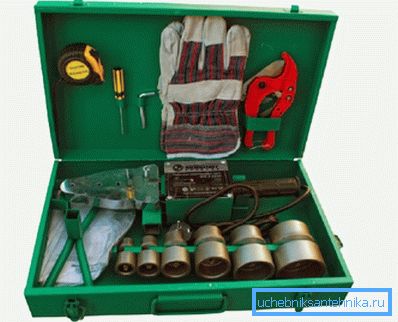

1. Lödjärn (järn) för plastprodukter, en haksåg för metall eller en speciell skärare, måttband och markör. Om elementen förstärks, behövs en rakapparat - en anordning för avdragning av aluminiumfolie.
2. Självklart behövs rören själva och, vid behov, olika typer av beslag.

Svetsmaskinen innehåller ett värmeelement och en uppsättning munstycken för rör av olika sektioner - från 16 mm till 63. När lödstryket slås på, börjar indikatorn fungera. Så snart det ändras färg från grönt till rött, värms munstycket till önskad temperatur på +260 grader. Det händer om 10/15 minuter.

Var uppmärksam! Allt arbete görs bäst inomhus. I vilket fall som helst med en negativ omgivningstemperatur kan rörledningen inte svetsas.

I korthet ser processen ut så här.

1. Sätt på rörmärket. Glöm inte djupet på uttaget och lägg 2 mm till det.
2. Skär de nödvändiga rörstyckena. Gör detta strikt i rätta vinklar.
3. Installera elementets anslutningsdelar på svetsmaskinens uppvärmda munstycke.

1. Vänta på att tiden ska värma upp röret och montering.
2. Ta ut objekten.
3. Anslut delarna och tryck dem ordentligt.

Röranslutning med stor diameter

Butt svetsning används för att ansluta plaströr med stor diameter och väggtjocklek (4 mm eller mer): avlopp eller huvudvattenrör.

För denna metod för svetsbeslag är det i de flesta fall inte nödvändigt.

1. Först svetsas sidor som är svetsade till deras fullständiga parallellitet.
2. Rör sätts in i svetsmaskinen.
3. Vidare är de anslutna, medan arbetets noggrannhet regleras av centreringsanordningen.
4. Under arbetet, glöm inte att ventilera rummet, eftersom plasten röker, avger koldioxid och vattenånga.

Nedan finns en tabell med svetsegenskaper.

slutsats

Att ha funderat på hur man kopplar PP-röret ordentligt kan du snabbt bygga ett högkvalitativt VVS-, uppvärmnings- eller avloppssystem hemma.

Videon i den här artikeln kommer att berätta mer om ämnet.
