Hur man installerar rör i badrummet: teknik fungerar

Om vi ​​talar om flera våningar bostadshus, innehåller läggning av rör i badrummet praktiskt taget alla VVS-armaturer i lägenheten - bara köket förblir, men vattentillförseln och avloppssystemet avlägsnas också från badrummet. Kanske har du ett separat badrum, men det förändras inte något, om du inte behöver göra ytterligare öppningar i partitionen, så tar vi det gemensamma sanitetsblocket i sin standardform.

Ledningar kan göras i två versioner - inuti väggen och ovanpå den, som vi nu kommer att överväga och visa dig videon i den här artikeln.

Rörmokare VVS

Obs. I frågan om hur man håller rör i badrummet kommer vi att fokusera på modern teknik och välja polyvinylklorid (PVC) för avlopp och polypropen (PP eller PPR) för vattenförsörjning. Naturligtvis finns det fortfarande metall och metallplast, men idag används dessa material väldigt sällan.

material

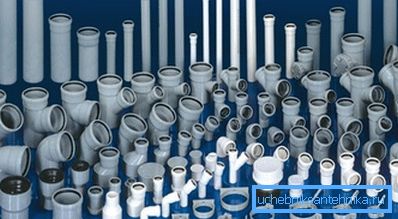

• För distribution av avloppsrör behöver vi PVC-rör med en diameter på 100 mm och 50 mm., Dessutom används i vissa situationer en 32 mm sektion för tvättmaskin och / eller diskmaskin. Olika rördelar används för att ansluta till sådana rör: kopplingar, vinklar, tees och PVC-reduktioner, och dessutom kan reduktionen vara gummi, till exempel att byta från en 50 mm klocka till en diameter av 32 mm. För att ansluta till ett unikt tvärsnitt används gummitätningar som levereras med rören.

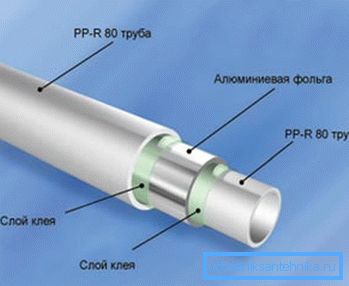

• Polypropylenrör för vattenförsörjning kan ha en diameter av 16 till 125 mm, men i denna situation är vi bara intresserade av 20 mm prov, och även om stigaren i lägenheten har 32 mm, ska en övergångsreducering skruvas på den med en utgång på 20 mm. Men förutom PPR-sektionen kan väggarna skilja sig åt och det finns några beteckningar här, det här är RN10, RN16, RN20 och RN25, men i detta fall är vi intresserade av RN16 (vägg utan förstärkning) och RN20 (förstärkt med aluminiumfolie mitt i väggen). RN16 har för tunna väggar och RN25 är förstärkt högst upp och för lödningen behöver du en ränn för att ta bort folien, förutom priset på ett sådant rör är ganska stort och det används mest för centraliserad uppvärmning.

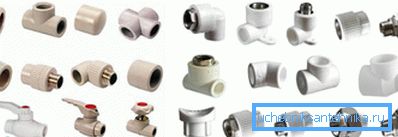

• För PPR dockning används även fittings av likformigt material - det här är kopplingar, vinklar (32?, 45?, 90?), Tees, reduktioner, bypasser och gängade rörbeslag för att byta till metall. Med tanke på att polypropylenens livslängd är mycket högre än metallets, rekommenderar instruktionen att använda stamkranar också bättre att installera från PP.

avlopp

För att installera avloppssystemet i badrummet måste du börja distribuera från stigaren (stigaren kan också bytas ut). Det finns en fyrkantig stöt där med en ledning till toaletten (100 mm) och en ledning till resten av kretsen (50 mm).

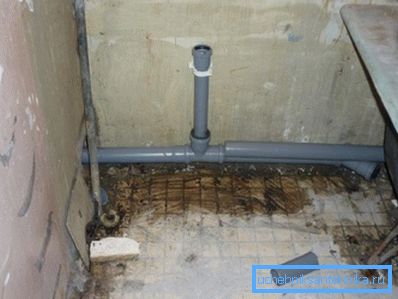

Kablarna kan göras längs väggen och fixera röret på konsolerna, som i bilden ovan, men du kan också dränka det i väggen genom att göra slipmaskiner och en perforator för detta. Försök att tydligt markera platsen för badrummen, så att de inbäddade teerna motsvarar badhöjdens, sinkens eller sjunkspositionen.

Lutningen på ett 50 mm rör bör helst vara 3 cm per linjär meter, men om det behövs kan det öka något, men du borde inte göra mindre. Om du använder PPR med en 32 mm sektion för dränering från en tvättmaskin eller diskmaskin, behöver du inte följa lutningen, eftersom det är ett tvångsavlopp.

Vattenförsörjning

Obs. Trots det faktum att det rörliga korsningssystemet i badrummet innebär kallt och varmt vatten, det vill säga med PPR PN16 och PPR PN20, vägrar många rörmokare kall PN16 och alla ledningar utförs med PN25, speciellt om kretsen är täckt med gips / gips eller gips.

Vi fortsätter att titta på hur man lägger rör i badrummet och börja med att installera en vattenmätare, som vanligtvis förpackas i närheten av en vattentätare i vertikal eller horisontell position (spelar ingen roll).

Var uppmärksam på paketets sekvens - strax efter kranen finns ett skärmfilter, då är vattenmätaren själv och efter det att kontrollventilen endast finns på alla dessa detaljer en pil där du kan bestämma vattnets riktning. Om ditt hus är anslutet till varmvatten, måste det i detta fall installeras två - på kallt och varmt vatten.

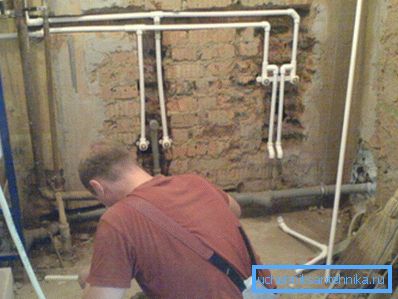

Ledningar kan göras på väggen på toppen, eller du kan värma rören i förtillverkade spår för att stänga dem med gips så att du kan spara några centimeter användbart utrymme vilket är mycket viktigt i små lägenheter. I typiska lägenheter sker platsen för badrummen i följande ordning: toalett, handfat, badkar (dusch eller låda) och utgång till diskbänk - tvättmaskinen kan vara både i köket och på badrummet.

Det är i den här ordningen att kallvattenledningarna är färdiga, och sedan, parallellt med den kalla kretsen, levereras varmt vatten, som drivs av varmvattenberedning, en elektrisk panna eller en gaspelare (du kan skära kallvattenförsörjningen till pannan eller kolonnen var som helst beroende på platsen).

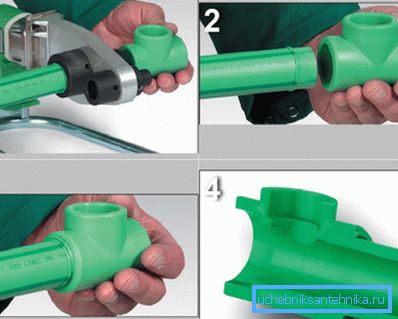

PPR-svetsning utförs i tre steg: för det första upphettas ett rör med en montering i munstycket (för en diameter av 20 mm, hållaren är 5-6 sekunder), sedan släpps de samtidigt, sammanfogas och hålles i ytterligare 2-3 sekunder tills det kyls. Djupet på 20 mm rörpassning i fästet bör vara 14-17 mm, därför bör det värmas upp till samma avstånd.

slutsats

Glöm inte att eyelinerrören till kranen i badrummet med egna händer måste sluta på ett visst avstånd - fästanordningarna är 150 mm från varandra. För att göra det enklare att installera dem används en speciell löduttag, där dessa fittings finns i baren.
