Hur man gör ett smörgåsrör för skorstenen: enhet och

Om vi ​​talar om enkel installation och säkerhet i drift, är smörgåsröret för skorstenen - byggt med egna händer, det bästa alternativet för ditt hus eller stuga. Skorstenar av denna typ har ett antal fördelar, det är den nästan fullständiga avsaknaden av sot på väggarna och följaktligen ökad brandsäkerhet.

Dessutom kommer det inte att kondensera och det är mycket lätt att underhålla. På grund av dess egenskaper är en sådan anordning idealisk för trähus, såsom bad, som kommer att diskuteras nedan. Och som ett extra material kommer vi att visa dig videon i den här artikeln.

Installationssteg

Obs. Installation av smörjpipor innebär användning av värmebeständig hermetik för dockning, så att luft inte läcker ut. I annat fall kommer detta att leda till en minskning av värme och värmeöverföringskvalitet hos ugnen själv.

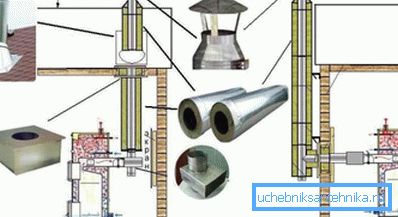

Röranordning

• I det övre fotot ser du en skorstensanordning gjord av en smörgås, mer exakt är röret självt (från vänster till höger) basaltull (från smältningar av vulkanformationer), som fungerar som en packning, då den inre cylindern och ärmen, och i bakgrunden är ett lock. Cylindrarna är gjorda av värmebeständigt rostfritt stål utan tillsats av tillsatser M 430 (ej austenitisk) - det här är den billigaste legeringen av alla högkvalitativa kvaliteter och motsvarar helt och hållet de belastningar som kommer att läggas på det i framtiden.
• Också för skorstenar av denna typ kan austenitiskt stål användas, men samtidigt ökar strukturens pris ungefär en och en halv gånger, men med det ökar korrosionsbeständigheten. Dessutom kommer kostnaden för skorstenen från ett smörgåsrör att påverka märket, men det bör noteras att varumärket inte har någon direkt relation till produktkvaliteten. Därför bör man först och främst uppmärksamma metallen och inte märkeskriften.
• Yttercylindern (metalltjocklek 0,5 mm) kan användas för både smörj- och gasskorstenar och plåten omvandlas till en cylinder med rullsvetsning. Den inre hylsan (arktjocklek 0,8-1,0 mm) är svetsad med en obelagd elektrod (tråd) och beroende på omständigheterna kan det vara argon eller bågsvetsning.

Obs. Som tillverkare av smörgåsrör för skorstenstillverkare brukar man använda en basaltull-typ PAROC. Fördelen med detta material är att i tillverkningen används inte hartsbindemedel som förstörs under uppvärmning och mattan blir till sand.

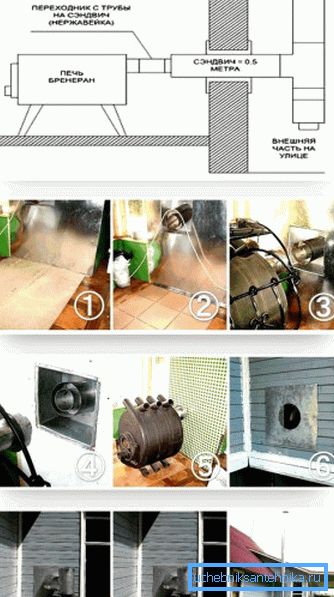

Installation över väggen

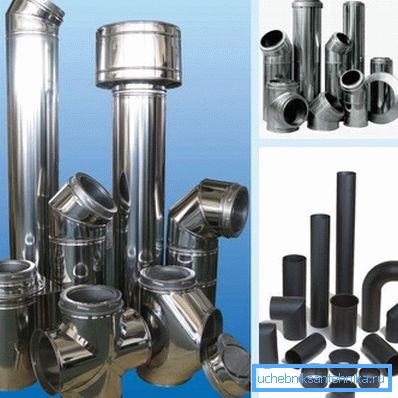

Det finns också många anledningar till att installera skorstenskorrosor genom väggen, inte genom taket, och i denna situation kommer du att få hjälp av olika adaptrar för montering av strukturen. Du kan se dessa element i de övre bildkropparna, inmatningskopplingarna, teerna och fyrkantarna för rör.

Först och främst, för att montera röret, måste du demontera väggen och stärka passagerarens omkrets, samt skära den med galvaniserat stålplåt för brandsäkerhet. Efter detta montera den yttre konsolen och fäst två hörn till den som löpare för den fria glidningen av tee.

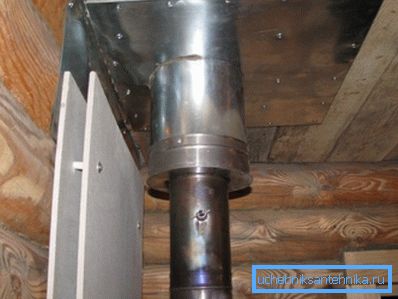

För att observera samma brandsäkerhet i rörets omedelbara närhet, måste du stänga själva väggen och du kan använda 10 mm plywood eller OSB med samma tjocklek för att göra detta och skruva ett asbestark över hela området över det med skruvar.

En galvaniserad plåt skruvas på toppen av asbest (plåt har oftast 20001200 mm i omkretsen). Skivan måste också klippa ett kvadratiskt hål för tunnlaren och öppna tunneln med lack på metall för att skydda mot korrosion.

Obs. Vid installation av en metallskorsten genom en vägg används en metod som kallas rabatt. Det betyder det utrymme som måste lämnas mellan röret och väggen.

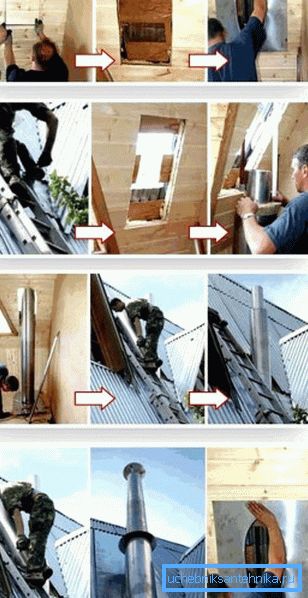

Takmontering

Liksom många anordningar av denna typ, är installationen av en skorsten gjord av smörgåsar - utförd från botten upp, det vill säga från en värmeanordning (spis) genom taket eller genom en vägg. När du monterar strukturen, var uppmärksam på cylindrarnas ändar. Å ena sidan är de nödvändigtvis inskränkta, vilket gör det möjligt att montera strukturen genom att sätta in rören i varandra, vilket i praktiken ser väldigt lätt ut.

På taket (tak och tak), precis som i väggen, måste du göra ett hål nära det med ett plåt av galvaniserad metall, som tidigare har placerat asbest under den för att observera brandens säkerhet i konstruktionen. Utanför galvaniseringen (beroende på takmaterialet) böjer du antingen över takets framsida eller gör ändar under det, men i alla fall måste du (efter installationen av röret) fästa arket med självgängande skruvar.

Om du bygger ett bad, är taket ofta platt (magert) och skorstenshöjden måste vara minst en meter från toppen av rampen och för ett dubbelt sluttak måste du stiga minst 30 cm över åsen.

När skorstenen har en höjd på mer än en meter är detta mycket bra - eftersom trycket ökar, men samtidigt ökar vindstyrkan, vilket minskar motståndet mot vind. I sådana fall förstärks röret med hängslen som är fastsatta på klämman ovanpå skorstenen.

För att öka dragkraft är en deflektor monterad på skorstenens övre ände, men om det främre taket är tillverkat av brännbara material, såsom bältros, är deflektorn försedd med en gripare. Det här är ett litet stålnät som inte tillåter bränslepartiklar att flyga ut.

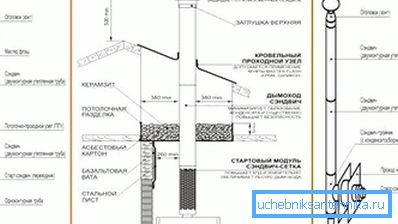

fästdon

Skorstenens totala längd från gallret till avböjaren ska inte överstiga 5-6m. För dockning, var noga med att använda värmebeständigt tätningsmedel (minst 1000 ° C), och efter montering glöm inte bort skyddsfilmen.

För att maximalt underlätta underhållet av röret under dess drift, kraschar en revision i den - det här är en passande tee med sidodörr, genom vilken senare det blir möjligt att utföra rengöring.

Stödfästet för skorstenen kan tillverkas självständigt. Därför behöver du stålhörn på 5030 mm, en kvarn och en borr för borrhål. Fästramen kan monteras med M10-bultar eller förseglas med elektrisk svetsning.

slutsats

I närvaro av allt material som behövs för att göra en smörgås skorsten med egna händer är det ganska enkelt om du följer alla instruktioner från tillverkaren. Mycket mer arbetskostnader kommer att spenderas på att göra hål i taket eller väggen och täcka dem med skyddande material (se även artikeln Polyetylen tryckrör - vi studerar alla deras egenskaper).
