Hur man får röret genom muren

Det är känt att driftsäkerheten för varje uppvärmningsanordning i ett privathus i stor utsträckning bestäms av hur väl gasutblåsningssystemet är installerat i det. Enligt nuvarande SNiP utförs bildandet av en rökkanal i ett hus under uppförande samtidigt med konstruktionen av dess huvudstrukturer. När du installerar gasavskiljningssystemet i en redan byggd byggnad måste du dock bygga en skorstenskanal direkt genom väggarna.

Därför bör du noggrant bekanta dig med hur du drar röret genom husets vägg innan du utför arbetsarbete i samband med arrangemanget av rökkanalen i den färdiga strukturen. Vår artikel är avsedd att lösa denna viktiga fråga, där vi kommer att försöka att så mycket som möjligt berätta om detaljerna i genomförandet av relevanta förfaranden.

Först och främst bör man uppmärksamma betydelsen av kanalerna för utsläpp av förbränningsprodukter från moderna värmesystem.

Tips! Behovet av en tillförlitlig avgaskanal för förbränningsavfall förklaras inte bara av behovet av att skapa förutsättningar för att värmesystemet ska fungera effektivt, men också genom att ta hand om hälsan för de boende som bor i huset.

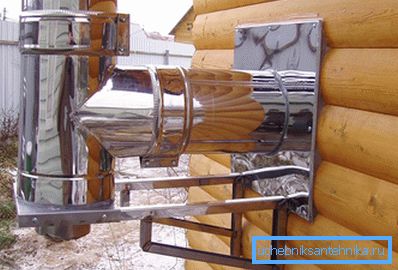

Designfunktioner

Vid installation av rökavgassystemet, som ligger genom husets vägg, måste följande villkor vara uppfyllda:

1. Först och främst bör du alltid komma ihåg att rutten för att placera skorstenskanalen ska vara tillräckligt långt från andra hushållskommunikationer.
2. Nära installationsplatsen genom väggen i skorstenskanalen borde inga skarpa hörn som orsakar bildandet av det så kallade "vortices" -flödet. En oönskad följd av detta fenomen kan vara skorstenens snabba igensättning med sot.
3. På platser där röret passerar genom väggen, måste den sistnämnda vara tillförlitligt skyddad med ett speciellt hölje eller plasterat med hög kvalitet. Den sista skyddsformen innebär användning av isolerande material av ett slag eller annat.
4. Skorstensfästen på båda sidor av väggen ska monteras i steg om högst 60 mm.

Om du tar hänsyn till alla ovanstående krav borde du inte ha problem med överensstämmelse med byggkoderna som reglerar arbetet i denna klass samt med tillförlitligheten för hela systemet som helhet.

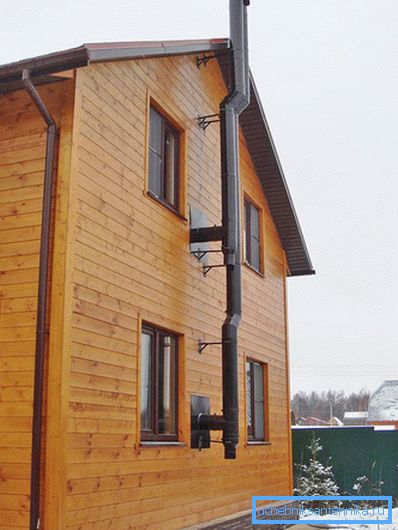

Installationsförfarande

Installationen av rökgaskanalen, som utförs i riktning från värmeanordningen mot avgasröret, börjar med märkningen av dess inre packning, liksom med valet av utgångspunkten utanför rumgränserna. Enligt denna märkning framställs ett hål av den erforderliga diametern i väggen, vilket motsvarar rörets dimensioner som skall monteras.

Tips! I det fallet, om det finns behov av isolering av rörledningen som läggs genom väggen, borde hålet göras med en liten marginal.

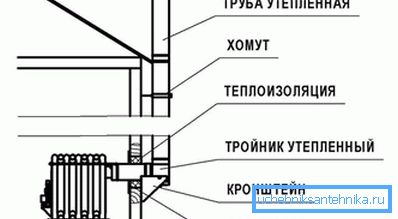

Det grenrör som läggs upp till väggen är säkert fastsatt på det med hjälp av speciella fästen, varefter det sätts in i genomgående hålet och fodras med det isoleringsmaterial som du väljer (t.ex. mineralull). När den vertikala placeringen av skorstenens inre kanal ofta finns det ett behov av en skarp förändring i remsriktningen (90 grader). I en sådan situation behöver du en speciell tee med en rengöringskopp, installerad på ett avstånd från väggen och ger tillgång till kanalrevisionen (för att rengöra den med ackumulerad sot).

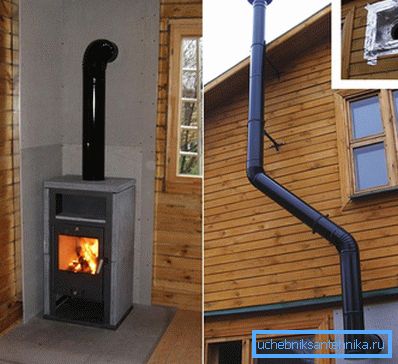

Efter avlägsnandet av röret genom väggen är det byggt upp till en längd som är tillräcklig för bildandet av ett spets, högt uppe över taket. För att plötsligt ändra riktningen på den yttre packningen används en annan tee, som spelar rollen som ett övergångselement.

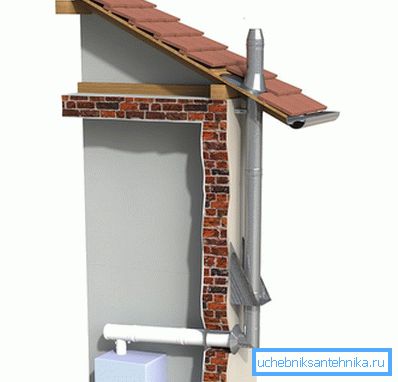

Utflödesrörets ytterspännare är fastsatt på väggytan med hjälp av speciella fixeringar som ligger varannan tre till tre meter.

Tips! Anslutning av skorstenen genom timmerbyggnadens vägg innebär obligatorisk isolering av rörsektionen med icke brännbart material, vilket oftast används som asbest eller tegel.

Det är uppenbart att detta villkor är förenat med obligatorisk iakttagande av säkerhetskrav avseende objektets brandskydd. Å andra sidan kan tillförlitlig isolering av rökkanalen ge dig möjlighet att avsevärt förlänga livslängden för hela rökgasystemet som helhet.

Rökkanalen styrs genom väggen i en träbyggnad med hjälp av speciella armbågar, utrustade med så kallade "grindar", som används som element för att justera trycket i röret. För fixering av skorstenen till väggen används metallfästen, monterade med regelbundna intervall som inte överstiger 1 meter.

tips

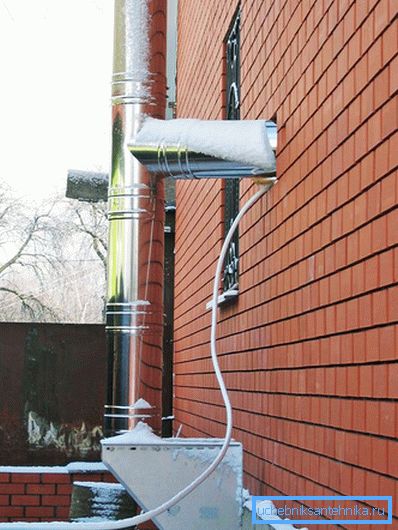

En garanti för högkvalitativt installationsarbete kan ta hänsyn till experternas åsikter, med beaktande av följande rekommendationer:

1. Innan installationen av förbränningsproduktens avgassystem genomförs, är det nödvändigt att bestämma värmeutrustningen och välj den rökdiameter som motsvarar denna indikator.
2. Valet av rökkanalens totala längd (inklusive dess utmatning via väggen) bör göras med hänsyn till att man erhåller den optimala tryckkraften, utan vilken effektivitet den monterade utrustningen inte är möjlig.
3. Samtidigt bör du vara medveten om att med en ökad dragkraft förlorar driften av utrustningen sin effektivitet, eftersom värmen i detta fall kommer att avlägsnas från huset med ett kraftfullt gasflöde.

För att undvika sådana förluster rekommenderar experter dig att utföra allt arbete i enlighet med gällande bestämmelser. Vid anslutning av skorstenen till värmeutrustningen bör dessutom användas övergångselement (elbows eller tees).

Alla som installerar förbränningen i ett redan ombyggt hus bör komma ihåg att ett sådant projekt kan genomföras på två olika sätt:

• I det första fallet används en speciell teleskopanordning som säkerställer täthet av skorstenens ledningar genom väggen, i vilka rör med större diameter med skyddsplattor installerade vid sina kanter införs dessutom.
• Enligt den andra metoden förseglas utrymmet mellan väggen och skorstenen med mineralull, som samtidigt används som värmare.

Metoden att posta skorstenen genom väggen anses vara det mest naturliga och relativt billigt sättet att ordna det i ett fullt ombyggt hus. Det sparar entreprenören från de ytterligare svårigheter som är förknippade med behovet av att förbereda rutten, vilket annars skulle behöva passera genom taket och mellanliggande överlappningar. Dessutom kan användningen av denna teknik göra det möjligt att avsevärt minska tiden för hela komplexet av installationsarbeten.
