Hur man böjer ett profilrör: 4 sätt och några tricks

I arbetsprocessen (vanligtvis helt oväntat) kan frågan uppstå - hur man böjer profilröret hemma? Hittills finns det flera ganska effektiva metoder, och om du har en viss fingerfärdighet kan du klara av uppgiften utan att vända sig till verkstaden till professionella.

Metod 1. Använda rörböjningsmaskiner

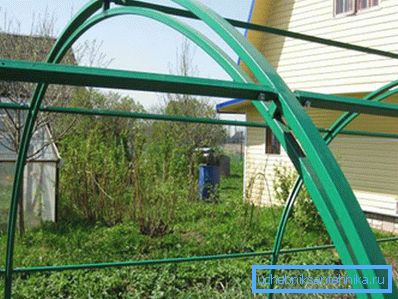

När vi pratar om böjning av profilrör, menar vi ofta bildandet av en viss radie från ämnet. Ju större denna radien är desto lättare är vår uppgift, eftersom den inre håligheten på detta sätt kommer att genomgå mindre deformationer (se även artikeln Protective Asmol-Polymer Tape for Pipes).

Var uppmärksam! Kurvade rundade och formade rör i rätt vinkel fungerar inte: en fraktur är nästan garanterad. För detta ändamål använder de vanligtvis antingen en svetsad ledd eller speciella adaptrar som tillåter sammanfogning i två separata segment.

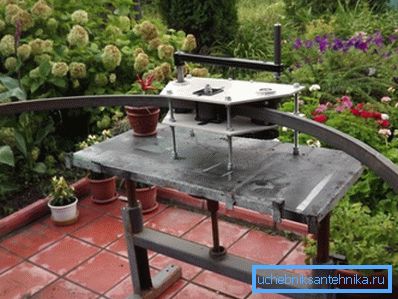

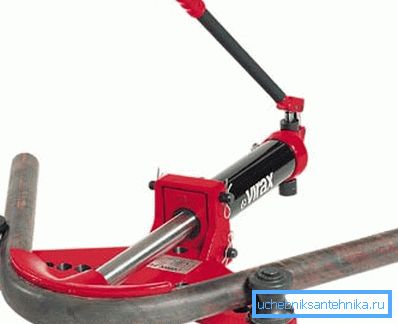

Om behovet av att tillverka bågar sker ganska regelbundet, bör du köpa en manuell eller stationär rullande maskin. Det är en enhet med flera rullar som verkar på arbetsstycket, vilket ger den önskad form.

Instruktioner för att arbeta på en rörbender är ganska enkla:

• Detalj av önskad storlek placeras i maskinen och klämman i fästena.
• Slå på elmotorn eller börja rotera handtaget.
• Arbetsrullarna rör röraxeln i riktning mot böjningen samtidigt som den sträcker en av väggarna.
• En böjningsmall verkar på motsatt vägg, vilket ger blanken den önskade formen.
• För att minska deformationen av den inre håligheten används ofta hydraulisk stabilisering: delarnas kanter är stängda med pluggar och en vätska injiceras under ett litet tryck.

För att effektivisera alla operationer är det nödvändigt att följa dessa regler:

• Ju långsammare vi behandlar desto lägre risk för kinks eller okontrollerad deformation av delar.
• Under arbetet bör du beakta begränsningarna av väggtjockleken och rörpartiet som är relevanta för din maskinmodell.
• Tjocka rör är bättre böjda i fabriken efter förvärmning: ökar kvaliteten på bearbetningen genom att öka metallets svejsbarhet.

Priset på hushållsapparater av denna typ börjar från ca 100 dollar. Det är därför som man kan hantera en liten mängd delar, kan du antingen hyra enheten i flera dagar eller använda tjänsterna på en verkstad.

Folkmekanismer

Metod 2. Trimning och svetsning

Rörböjningsmaskinen finns dock inte alltid. Det är därför som någon mästare bör lära sig i förväg hur man böjer ett profilrör hemma med hjälp av mer vanliga verktyg.

Om det inre kavitets integritet för oss inte är kritiskt kan du använda en vinkelslipmaskin och svetsmaskin:

• Vi tillämpar markering på den del som markerar det område längs vilket böjlinjen kommer att springa.

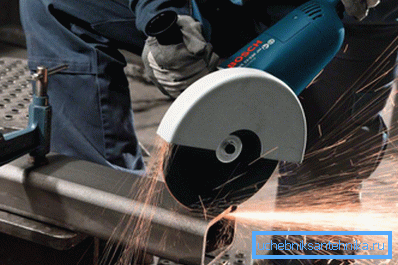

• Från insidan, med hjälp av en kvarn med en skärplatta, gör vi flera stycken av minst 3/4 sektion.
• Håller ändarna av delen, vi bildar en böjning.

Tips! Om det behövs skär den överflödiga metallen av samma kvarn.

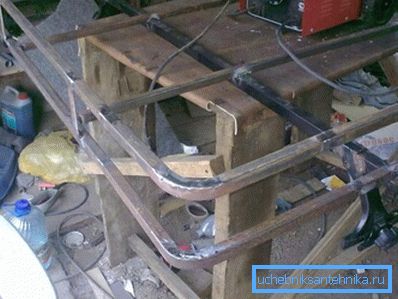

• Fix arbetsstycket i mallen och svetsa kanterna på skärningarna.
• Efter att metallet svalnat byter vi slipskivan till slipskivan och polerar den behandlade ytan.

Metod 3. Intern vår

Att behålla väggarnas integritet är grundläggande, för att kunna utföra uppgiften framför oss måste du göra en speciell vår med egna händer:

• Vi tar en ståltråd med en diameter upp till 4 mm. Ju tjockare rörväggen desto starkare tråden borde vara.

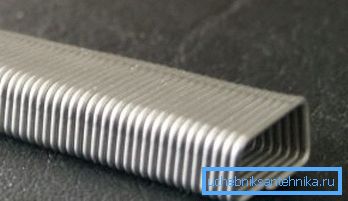

• Med en korpulent stålpjäser vi en fyrkantig fjäder. Storleken på torgets sida är vald så att den resulterande strukturen lätt passerar in i rörets inre hålighet.

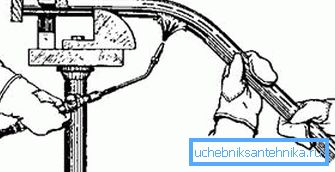

• Placera våren i böjningsområdet och värm sedan delen med en blåsbrännare.
• Med en mall eller ett rundämne av lämplig diameter böjer vi oss. Samtidigt skyddar våren inuti delen mot sprickor och bevarar sin profil.

Denna teknik är ganska tidskrävande, eftersom tillverkningen av fjädrar tar mycket tid och ansträngning. Å andra sidan kan det elastiska skäret användas flera gånger, så att den beskrivna metoden är ganska lämplig för storskaligt arbete.

Metod 4. Fyllning med sand eller vatten

Om det inte finns någon lämplig ståltråd för hand, och behovet av att tillverka bågen från en rörformad räkning är ganska akut, bör du använda en av de tekniker som involverar intern fyllning.

Vätska kan användas som fyllmedel:

• Innan du böjer ett profilrör av koppar med tunna väggar (ibland används de i värmesystem), fyller vi hålrummet med vatten, tätt stänger båda ändarna.
• Efter hällning tar vi ut produkten i kylan eller lägger den i frysen. Vi väntar tills vattnet fryser helt.
• Med ett ämne eller en mall gör vi en bock av röret, varefter vi tar ut pluggarna och dränerar vattnet.

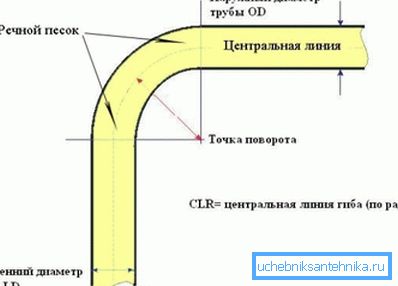

Under den varma säsongen, liksom vid bearbetning av tjockväggiga ämnen, ersätter vi vatten med sand:

• Sifta materialet, avlägsna all förorening och bränn den sedan grundligt i brand.
• Vi pluggar en kant av ämnet med ett träpropp.
• Vi häller torr sand i kaviteten, komprimerar den noggrant genom att knacka på den på marken eller en arbetsbänk.
• Montera korken i den andra änden av delen och utföra böjning. Om du inte rusar kommer sand till följd av underhåll av internt tryck inte att tillåta bildandet av en inre fraktur.

slutsats

Om du åtminstone regelbundet arbetar med metall måste du veta hur man böjer ett profilrör utan pipbender. Naturligtvis kan alla beskrivna metoder inte helt ersätta professionell utrustning av hög kvalitet, men i en kritisk situation kan de komma till räddning, så att de kan lösa uppgiften så fort som möjligt (se även artikeln Deflector på ett rör - vad det är och varför det behövs).

Om du vill lära känna bearbetningstekniken mer detaljerat rekommenderar vi att du tittar på videon i den här artikeln.
