Hur man beräknar röret för golvvärme

Idag har golvvärmesystemet blivit mycket populärt. En sådan extra utrustning gör att du kan öka levnadsförmågan och minska värmekostnaderna. Det finns flera typer av sådana system, det är vattenuppvärmning, elvärmeelement och infraröda radiatorer. Vid installationen kan varje art ha sina egna specifika frågor. När du till exempel skapar ett golvvärme, bör du i förväg veta det antal rör som behövs för installation. Denna artikel kommer att prata om hur man beräknar röret för ett varmt golv.

Materialval

Det första steget är att välja rätt rör för dina förhållanden. Till salu finns flera alternativ för sådana strukturer. Nämligen rör från:

• koppar;
• metallplast;
• polypropen;
• tvärbunden polyeten.

Varje material har sina fördelar och nackdelar. De dyraste installationsalternativen är kopparrör. Detta är kanske deras mest betydande nackdel. Annars uppfyller kopparrören de högsta kraven. De används oftast i golvvärmesystem i Västeuropa. Koppar har en lång livslängd och utmärkt värmeledningsförmåga. Vid köp av sådana rör är det värt att komma ihåg att installationen kräver mycket erfarenhet och specialutrustning.

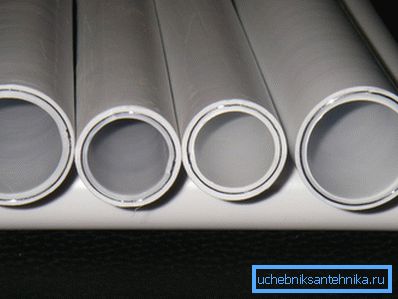

Metallprodukter är mycket billigare. Dessutom har dessa rör också en hög värmeledningsförmåga och styrka. På grund av närvaron av aluminiumskiktet kan de tåla tunga mekaniska belastningar.

Tips! Polypropylenrör används sällan för att installera ett golvvärmesystem. Även om de har bra värmeledningsförmåga och är billiga, böjer de sig dåligt. Därför är det mycket problematiskt att skapa ett effektivt system för sådana produkter.

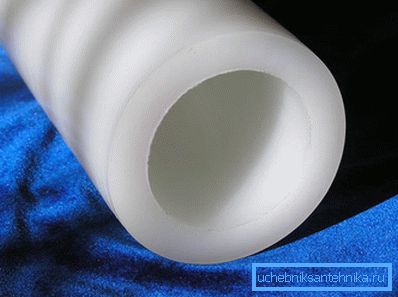

Korsbunden polyeten kan också ofta hittas vid installation av golvvärme. Sådana rör är billigt, utmärkt värme och hållbart. Den enda nackdelen är behovet av en stark fixering på plats. Om detta inte är gjort, kan röret böja till sitt ursprungliga tillstånd.

Vi gör beräkningar

För att beräkna antalet eller bildmängden på de nödvändiga rören måste du först välja lämpligt installationsschema. De vanligaste är "ormen" och "spiralen".

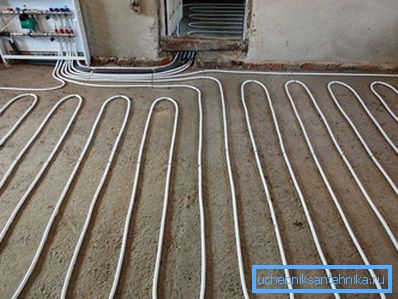

Det första alternativet kan ha två sorter. I det första fallet passar röret ormen.

Tips! Med "Snake" kan du spara lite på rören, men samtidigt kommer uppvärmningen av rummet att vara ojämn. För det första kommer golvet att värma upp på ena sidan, och gradvis kommer värmen att fortsätta. Dessutom kommer vattnet, som rör sig genom rören, att svalna. Det betyder att å ena sidan golvet alltid blir något kallare.

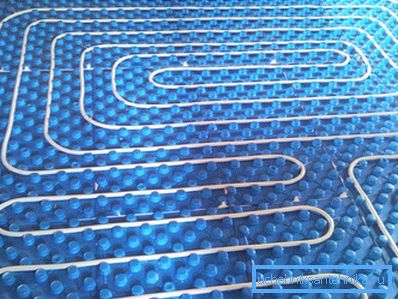

Mer effektiv styling är en dubbel helix. I detta fall läggs rören i ett par, det genom vilket hett vatten strömmar, och det genom vilket det kylda kylmediet kommer att urladdas. Med denna metod kan du värma golvet i hela rummet till samma temperatur.

Tips! När du lägger rör i "spiral" -systemet kommer rummet att värmas från dess kanter till mitten. Denna metod anses vara den mest effektiva.

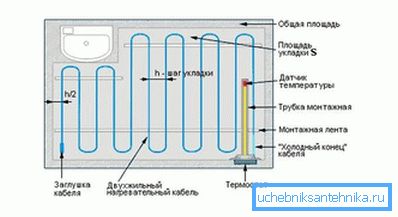

Oavsett vilken metod som väljs för att korrekt beräkna bildmaterialet på de nödvändiga rören, måste du rita ett diagram. På papper på det planerade framtida systemet. Konturerna i rummet och de linjer längs vilka rören läggs kommer att appliceras. Samtidigt är det nödvändigt att ta hänsyn till placeringen av stora möbler, att lägga ett varmt golv rekommenderas inte under dem. Det är också värt att beakta att rören ska läggas med ett streck från väggarna på minst 20 cm.

För korrekt beräkning är det nödvändigt att veta ytterligare en parameter - det här är avståndet mellan rören eller tonhöjden. Denna parameter kommer att bero på rörens diameter och värmeledningsförmåga, liksom på värmeöverföringsmediets temperatur. De två första indikatorerna finns i butiken där rören kommer att köpas. Den andra indikatorn beror på vilken panna som används. Dessutom bestäms valet av steg av önskad temperatur i rummet. Om du vill att den ska vara mycket varmare, så är steget mindre och vice versa.

Att göra beräkningar får vi inte glömma att längden på en krets bör inte överstiga 60? 70 meter. Annars kommer systemets effektivitet att minska avsevärt.

Tips! Om området i rummet är ganska stort och rörlängden kommer att vara över 70 meter, måste du skapa ytterligare konturer (en eller två beroende på området). Det är bättre att ha samma längd.

Efter att ha gjort rätt ritning av det framtida systemet (med hänsyn till avståndet från väggarna och framtida placering av stora möbler) kan du noggrant beräkna det önskade antalet rör. Men alltid värt att ta med en marginal. I något arbete är små defekter och brister oundvikliga. Det är bättre att göra en tio procent tillförsel än att handla på jakt efter ett lämpligt rör.

video

Ytterligare tekniska nyanser diskuteras nedan:
