Hur man ansluter röret mån med polypropen

Ofta finns det fall där man gör en rörledning, man måste möta problemet med att ansluta rör från olika material. I den här artikeln kommer vi att titta på hur man kopplar HDPE-röret med ett polypropenrör.

Typer av polypropenröranslutning

För anslutning av polypropenrör med andra typer av rör finns specialbeslag med trådar. Ena sidan av beslaget är svetsat på polypropenröret och den andra sidan, gängad, är ansluten till samma diameter med en tråd på det andra röret. Gängan på montering kan vara intern eller extern. Det finns också kombinerade kopplingar. Vi kommer att överväga dem senare.

En annan typ av anslutning av ett polypropenrör är baserat på en flänsanslutning. Denna typ av anslutning används i stora rör. För att fästa flänsen i polypropenröret är en hylsa svetsad på vilken flänsen är sedan monterad. Ett annat monteringsalternativ utförs av lockflänsar. Deras enhet liknar en kompressionskoppling. Flänsanslutningen är fastsatt vid kanterna av röret med samma diameter och spänns med flänsmuttrar.

Typer av anslutningar för HDPE-rör

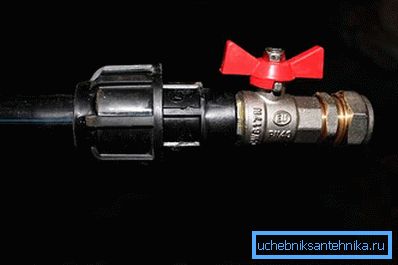

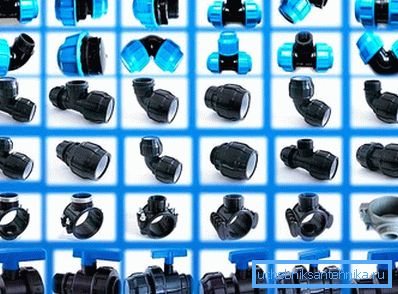

Rör PND har ungefär samma enheter för anslutning. Den vanligaste - collet-anslutningen. För att ansluta rören används en koppling, där det finns en kåpa på ena sidan och en tråd på den andra. För att fästa kopplingen skruvas klämmuttern och sättes på HDPE-röret. Hylsan sätts in i röret, spännmuttern sätts på och är ordentligt spända.

Tips! Klämmuttern får inte klämmas fast, annars kan det brista eller kolletten kommer att krossa rörets kant.

Efter att kolven är ansluten till den andra änden av den gängade kragen, kan ett annat rör med en tråd av samma diameter skruvas på.

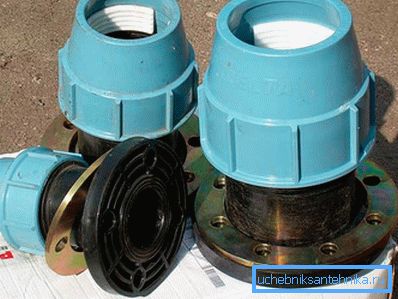

HDPE-rörets flänsanslutning görs på samma sätt som ovan beskrivna anslutning. På kanten av HDPE-röret är den svetsade hylsan som flänsen är monterad på. Och samma enhet med en lockfläns, där anslutningen är installerad på rörets kanter och pressad med lockmuttrar.

Anslutning av två rör

Med de ovan beskrivna enheterna för rör kan du enkelt ansluta HDPE-röret med polypropen.

• I det första fallet fäster du en gängad krage på HDPE-röret och en kombinerad gängad hylsa till propenröret. På trådlindningen FUM-tejpen för att försegla och vrida dem.
• I det andra fallet ansluter du två rör med flänsar. Sätt in gummipackningen mellan flänsarna för tätning och dra åt dem med bultar.

Kombinerade kopplingar

Om det är klart med en pannaanslutning för PND-rör, är de kombinerade kopplingarna (rördelar) för polypropenrör olika. Låt oss ta en titt på dem:

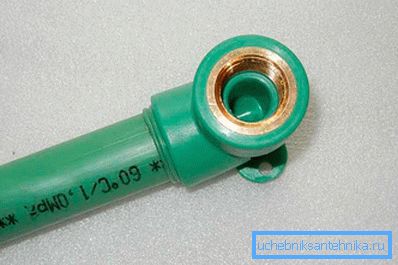

1. En kvinnlig gängad koppling tjänar till att ansluta rörledningen med en annan typ av rör eller instrument som har en yttre gänga. Den består av en polypropen billet med en metallkoppling inpressad, där en tråd skärs inuti.

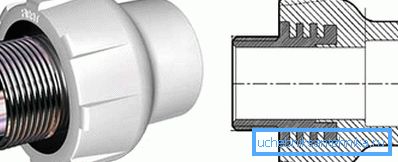

2. En extern gängkoppling utför samma funktioner som diskuterats ovan. Det skiljer sig endast ifrån att en metallhylsa med en yttre gänga pressas in i polypropenbunten.
3. Den nyckelfärdiga kvinnliga gängkopplingen består av en polypropenkartong, i vilken en metallhylsa pressas in, utskjutande metallkanter över polypropylenkanten. Ansikten är utformade under den öppna änden skiftnyckel. Insidan är utskuren. Det är bekvämt att vrida en sådan ärm med en nyckel för en annan tråd. Det finns också modeller av kopplingar med nyckelfärdiga ansikten.
4. En nyckelfärdig manuell koppling är densamma som kopplingen beskrivet i punkt 3, men har en yttre tråd.
5. Split-koppling med invändig gänga består av två metalldelar under den öppna ändnyckeln. Vidare är en metalldel förbunden med en polypropenbit. Sådana kopplingar installeras på platser där det är nödvändigt att koppla bort rörledningen eller ta bort enheterna. Ett annat namn för denna koppling är amerikanskt. Spunna den med två nycklar.
6. Avtagbar koppling med yttre tråd liknar den tidigare typen av amerikanska. Den enda skillnaden är i den yttre tråden i stället för den inre.
7. Kopplingen med en kapsmuttern består av en polypropenkartong, i vilken en montering med en kapsmutter är pressad. Den är installerad på samma sätt som en amerikansk: i stället för den önskade pipelineanslutningen.

Med dessa kombinerade kopplingar lödda på ett polypropenrör, är det enkelt att ansluta till HDPE-röret, som har en hylsa med liknande tråd.

Lödning PP-beslag

Innan du kopplar de två rören med beslag måste de fästas på röret. Monteringshylsa på HDPE-röret, diskuterade vi ovan. Överväg nu anslutningen av ett polypropenrör med en montering.

Polypropenrörsdetaljer kopplas genom lödning med ett speciellt lödstryk. Ett lödstryk med munstycken installeras på stativet och upphettas till 260^omC. Rörets kant rengörs av smuts, avfasad och avfettas tillsammans med insidan av kopplingen. Rör och montering samtidigt sätta på de uppvärmda munstyckena. Efter uppvärmning sätts röret i inpassningen jämnt utan att vrida och får svalna. Detta avslutar lödningsprocessen.

Efter att ha läst den här artikeln kan du enkelt ansluta ett polypropenrör med ett HDPE-rör. Här är alla möjliga alternativ för rätt anslutning. Det finns entusiaster som påstår i byggforum att dessa två rör kan lödas med en koppling vid olika temperaturer. Men saken är att polypropen och HDPE består av olika material, de har olika smältpunkter, så denna söm kan brista eller till och med smälta. Om du väljer att spara och experimentera, gör det själv och riskera.

video

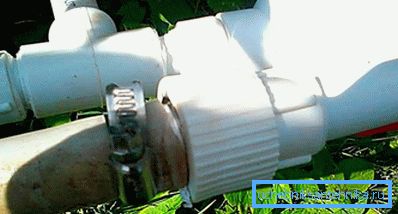

Ett exempel är hur man byter ut en sektion av ett järnrör med en polypropen. Med samma princip är det möjligt att ansluta plaströr från olika material:

foto

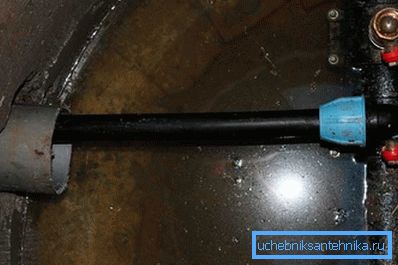

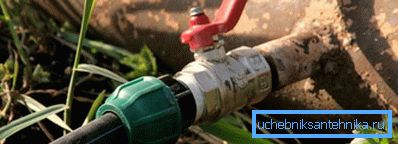

I dessa bilder kan du se hur du fortfarande kan ansluta plaströr:
