Högtrycksledningar - typer och applikationer

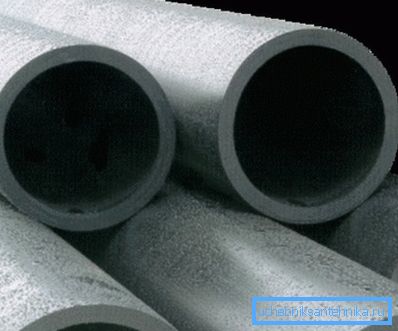

Huvuduppgiften för varje rörledning är att transportera flytande eller gas, och i vissa fall utförs det under högt tryck. För byggandet av sådana rörledningar används högtrycksstålrör som oftast uppfyller alla nödvändiga styrkor. Därefter överväger vi typerna av sådana rör och deras tillämpning.

Typer av högtrycksrör

Att transportera vätskor och gaser under högt tryck i den moderna världen krävs mycket ofta, till exempel finns sådana rörledningar:

• I oljeindustrin
• I maskinteknik;
• Olika hydrauliska system etc.

Naturligtvis är det i olika applikationer olika krav på dessa produkter. Därför tittar vi på huvudtyperna nedan.

hydraulisk

Eftersom det är lätt att gissa från namnet används ett hydrauliskt rör med högt tryck vid installation av en hydraulisk rörledning och olika pneumatiska system. Dessutom används de inom bygg- och jordbruksmaskiner, specialutrustning etc.

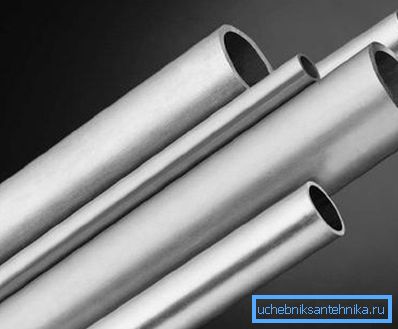

Faktum är att denna produkt är ett vanligt, sömlöst kallt rör, tillverkat enligt GOST 9567-75 och GOST 8734-75. En sådan produkt kan ha följande dimensioner:

Tips! Om rörledningen är skadad är det möjligt att reparera högtrycksrör med konventionell elektrisk svetsning.

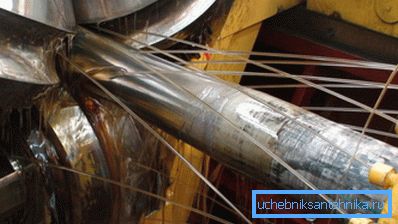

Produktionsprocessen består av följande steg:

• Den första är beredningen av ämnen;
• Då är kupongen kallvalsad;
• Sedan utförs kalltritning (i vissa fall kombineras rullande och ritning);
• Därefter genomgår de färdiga produkterna termisk och kemisk behandling.

Slutskedet är kvalitetskontroll, särskilt produkterna kontrolleras för motstånd mot hydrauliskt tryck, utplattning, böjning etc. Det bör noteras att tillverkningen av högtrycksrör med en diameter av 4 mm utförs enligt samma schema.

Var uppmärksam! Denna produkt kan tillverkas av både vanligt och rostfritt stål.

Installationen av rörledningen utförs som regel genom svetsning eller flaring.

Manifoldnye

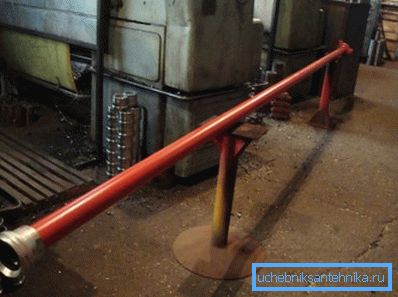

Högtrycksröret (TVD), som redan nämnts ovan, används också i oljeindustrin. Den används för att pumpa olja med en hög andel och ytterligare pumpa vatten i brunnen vilket gör att du kan lyfta olja över vätskans yta.

Teaterns huvuduppdrag är förmågan att motstå mycket högt tryck - 70 eller fler MPa. Denna möjlighet uppnås på grund av tjocka stålväggar, vars tjocklek är proportionell mot diametern - 5 mm och diameter 60 mm.

När det gäller längden kan det vara:

• 4000 mm;
• 2000 mm;
• 1100 mm.

Denna produkt är tillverkad enligt GOST 633-80. Stålkvaliteten beror på vilken typ av blandning som pumpas, men stål "20" används oftast. För att skydda mot korrosion är produkten täckt med röd emalj NTs-132.

Jag måste säga att produkterna måste passera hydrauliska prov under en belastning på 130 Pa (med en väggtjocklek på upp till 12 mm).

Sömlöst stål för bränsleledningar

Sömlösa rör för dieselbränsleledningar är gjorda av stålkvalitet 20 enligt GOST 11017-80.

Egenskaperna hos dessa produkter är följande:

• Längd - 0,5 till 6 m.
• Relativ förlängning - gör inte mindre än 21%.
• Tillfällig motstånd - måste vara minst 392 N / mm2 /.
• Invändig diameter - 2 mm.
• Ytterdiameter - 6-7 mm.

Var uppmärksam! Efter överenskommelse med kunden kan denna produkt tillverkas av andra stålkvaliteter, till exempel 15XM, 30, 10 etc. Priset på produkten kan bero på stålkvaliteten.

Plaströr

Ofta kan du höra en sådan sak som "högtrycks plaströr." Omedelbart bör det noteras att "högt tryck" i detta fall är väldigt relativt, eftersom "plast" inte klarar sådana belastningar som stål. Det är dock tillräckligt att klara trycket i VVS-systemet eller värmesystemet.

Därför används plaströr i hushållsrörledningar.

Oftast är de gjorda av följande material:

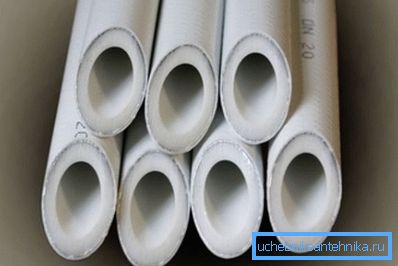

• Polypropen (för att öka styrkan, de är förstärkta med aluminium eller glasfiber).
• Polyvinylklorid.
• Polyeten.

Vid installation av vattenrör och värmesystem har detta material blivit mycket mer populärt än metallmodellen, vilket är förknippat med ett antal fördelar:

• Korrosionsbeständighet;
• Prisvärd kostnad;
• Möjligheten att göra egna händer installation, även en lekman;
• Hållbarhet - rörledningen kan tjäna upp till 50 år;
• Motstånd mot kemiskt aggressiva miljöer;
• Höghastighetsinstallation;
• Max tryck upp till 2,5 MPa vid driftstemperatur.

Diametern för dessa produkter ligger inom området 16 - 630 mm. Diametern hos inhemska rörledningar är vanligtvis 20 - 32 mm.

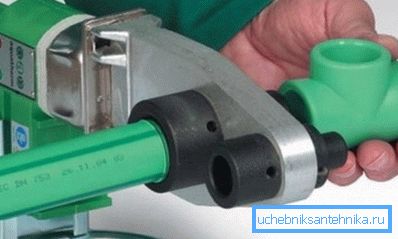

För installation av de flesta typer av plaströr, använd en speciell svetsmaskin.

Kort instruktion är som följer:

• Först och främst måste du ansluta svetsmaskinen till el och värma den till driftstemperaturen, vilket kommer att indikeras av indikatorerna.
• Om det är nödvändigt att ansluta ett aluminiumförstärkt rör, är det först nödvändigt att ta bort det övre lagret av material med förstärkning med hjälp av ett specialverktyg (strippning).
• Löd sedan de delar som ska sättas in i lödstångsmunstycket och vänta tills materialet mjuknar.
• Därefter måste delarna komma ut ur munstycket och ansluta till varandra. I denna position måste de hållas tills plasten härdar. Om den första tiden misslyckades med att utföra högkvalitativ fog måste lödningspunkten avbrytas och utföra proceduren igen.

Enligt detta system är alla detaljer i rörledningen anslutna till ett enda system.

Här kanske alla huvudpunkter i plast högtrycksrör.

slutsats

För närvarande finns det många rör som är konstruerade för högtrycksledningar. Alla är utformade för olika ändamål och olika driftsförhållanden, med resultatet att de har olika egenskaper och egenskaper. Därför bör produkterna väljas i enlighet med deras syfte.

Från videon i den här artikeln kan du få mer information om detta ämne.
